Abb. 52: Anschluss Bei Sunway M-Xs 2200, 3000 Und 3800 - Meteo Control WEB’log PRO unlimited Bedienungsanleitung

Sunway M-XS 2200- 3000- 3800

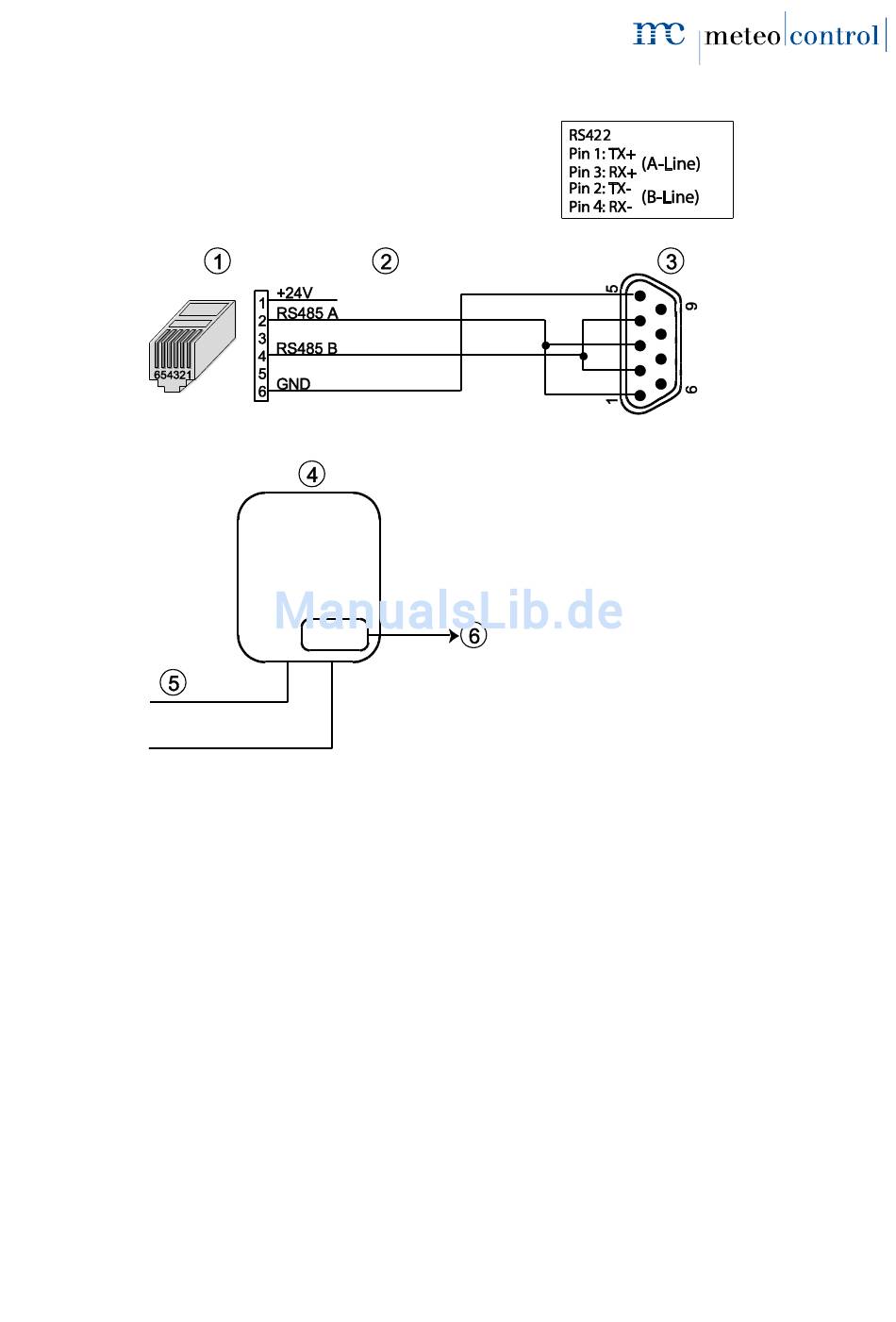

Abb. 52: Anschluss bei Sunway M-XS 2200, 3000 und 3800

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Connect Universal RS
(3) DB9 Stecker (Wechselrichter)
WEB'log
(4) Wechselrichter
(5) Buskabel
(6) Abschlusswiderstand integriert
