Platinum 100 CS/CTL, 11000/17000/20000, 4300TL, 4800 TL,
5300TL, 6300TL, 7200TL
Die RS485-Anschlüsse befinden sich im Innenraum des Wechselrichters auf
der Rückseite der Anzeige- und Bedieneinheit.

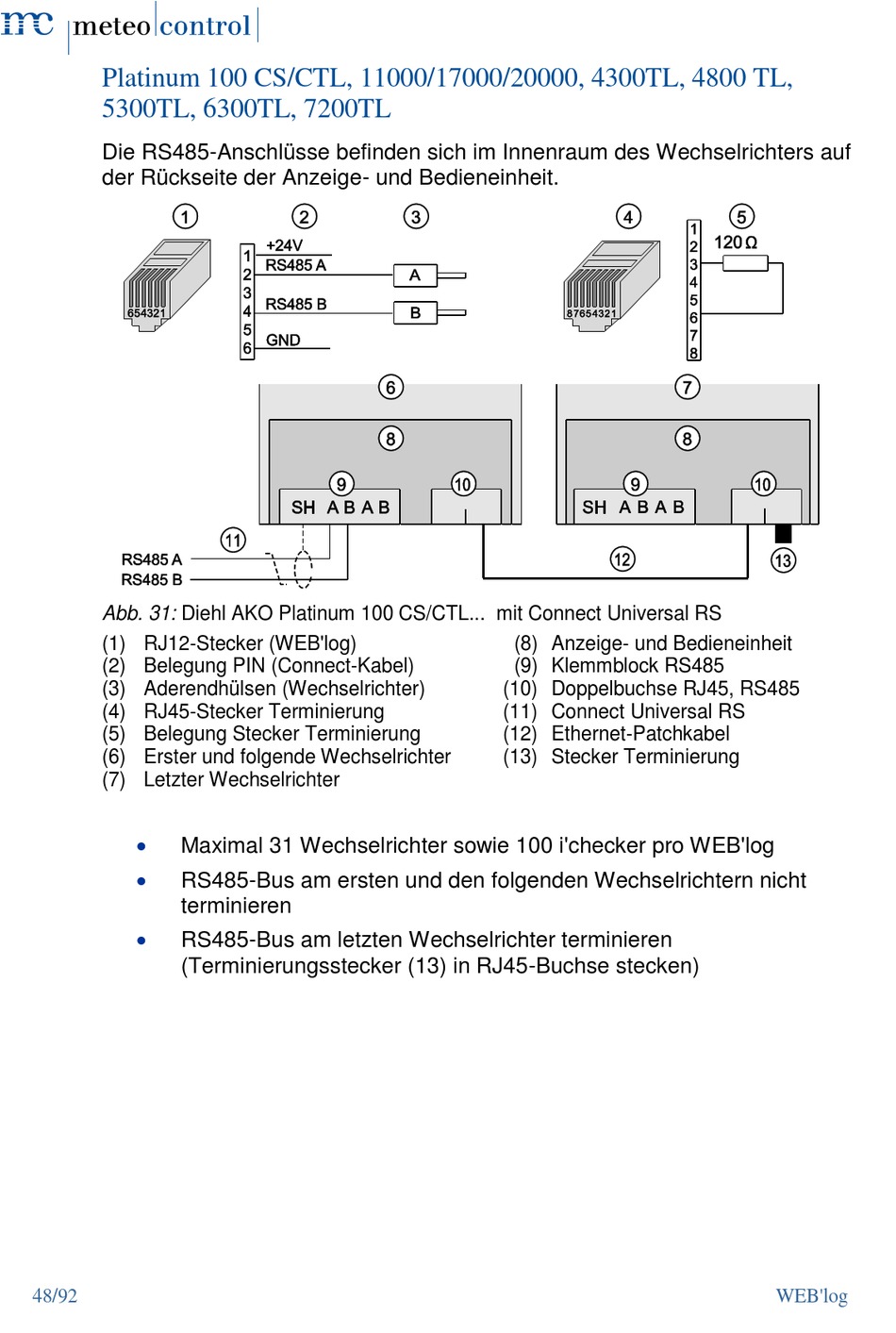

Abb. 31: Diehl AKO Platinum 100 CS/CTL... mit Connect Universal RS
(1) RJ12-Stecker (WEB'log)
(2) Belegung PIN (Connect-Kabel)
(3) Aderendhülsen (Wechselrichter)
(4) RJ45-Stecker Terminierung
(5) Belegung Stecker Terminierung
(6) Erster und folgende Wechselrichter
(7) Letzter Wechselrichter

Maximal 31 Wechselrichter sowie 100 i'checker pro WEB'log

RS485-Bus am ersten und den folgenden Wechselrichtern nicht
terminieren

RS485-Bus am letzten Wechselrichter terminieren
(Terminierungsstecker (13) in RJ45-Buchse stecken)
48/92
(8) Anzeige- und Bedieneinheit
(9) Klemmblock RS485
(10) Doppelbuchse RJ45, RS485
(11) Connect Universal RS
(12) Ethernet-Patchkabel
(13) Stecker Terminierung
WEB'log
