4.6.4
i'checker Advanced-Stromsensor

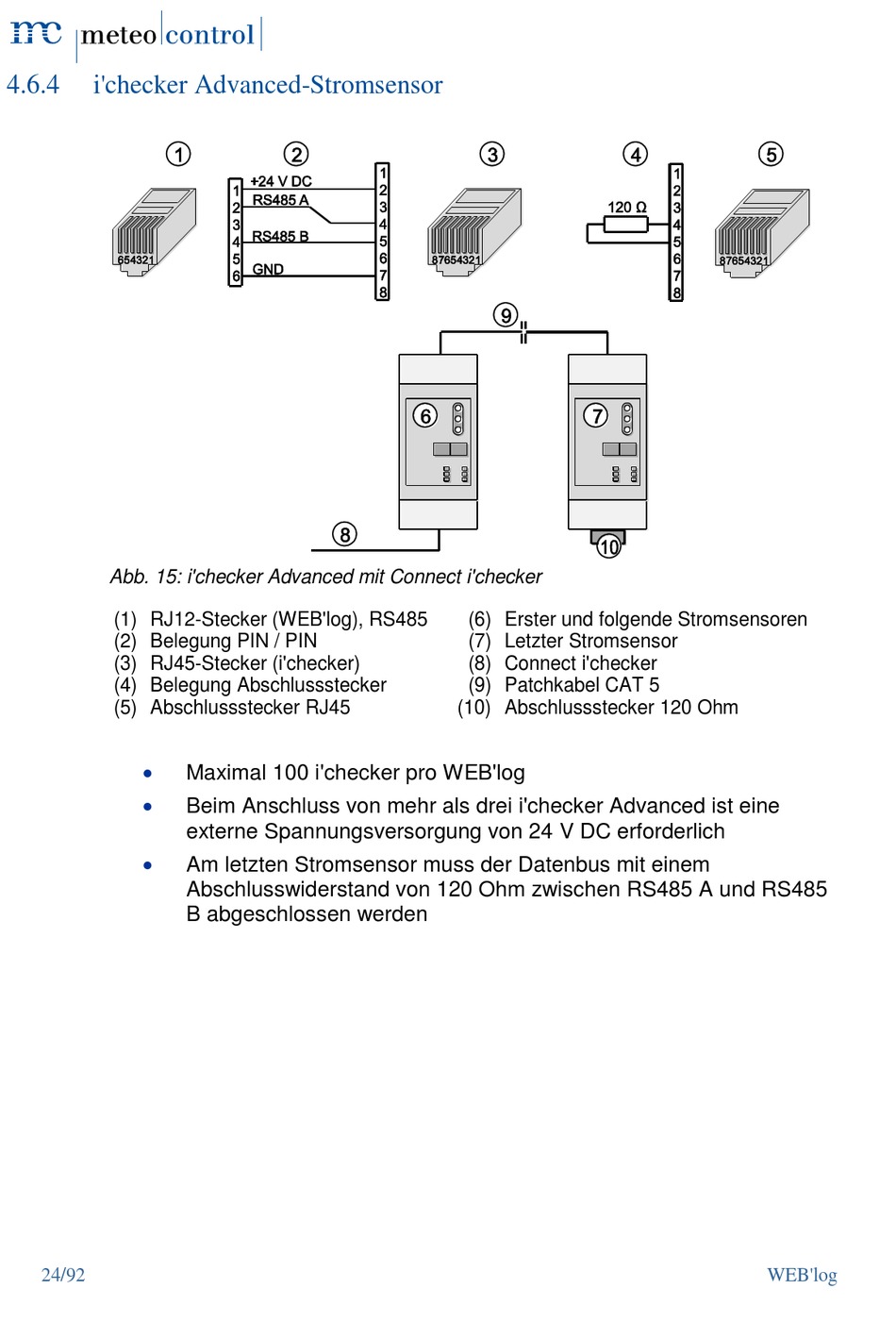

Abb. 15: i'checker Advanced mit Connect i'checker
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN / PIN
(3) RJ45-Stecker (i'checker)
(4) Belegung Abschlussstecker
(5) Abschlussstecker RJ45
24/92
Maximal 100 i'checker pro WEB'log
Beim Anschluss von mehr als drei i'checker Advanced ist eine
externe Spannungsversorgung von 24 V DC erforderlich
Am letzten Stromsensor muss der Datenbus mit einem
Abschlusswiderstand von 120 Ohm zwischen RS485 A und RS485
B abgeschlossen werden
(6) Erster und folgende Stromsensoren
(7) Letzter Stromsensor
(8) Connect i'checker
(9) Patchkabel CAT 5
(10) Abschlussstecker 120 Ohm
WEB'log
