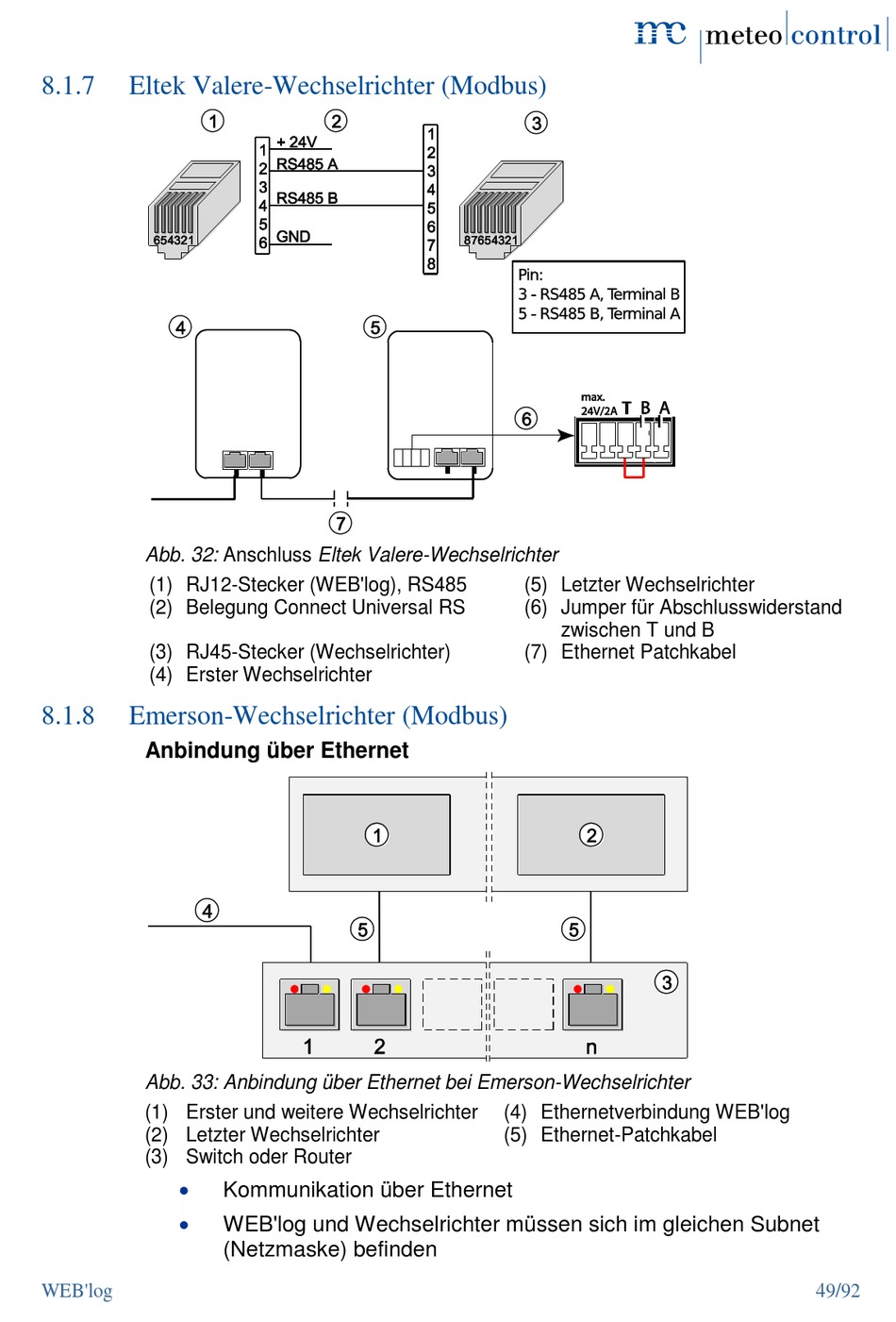

8.1.7

Eltek Valere-Wechselrichter (Modbus)

Abb. 32: Anschluss Eltek Valere-Wechselrichter

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Connect Universal RS
(3) RJ45-Stecker (Wechselrichter)
(4) Erster Wechselrichter
8.1.8

Emerson-Wechselrichter (Modbus)

Anbindung über Ethernet
Abb. 33: Anbindung über Ethernet bei Emerson-Wechselrichter
(1) Erster und weitere Wechselrichter
(2) Letzter Wechselrichter
(3) Switch oder Router


WEB'log
Kommunikation über Ethernet
WEB'log und Wechselrichter müssen sich im gleichen Subnet
(Netzmaske) befinden
(5) Letzter Wechselrichter
(6) Jumper für Abschlusswiderstand
zwischen T und B
(7) Ethernet Patchkabel
(4) Ethernetverbindung WEB'log
(5) Ethernet-Patchkabel
49/92
