Sunway TG und TE

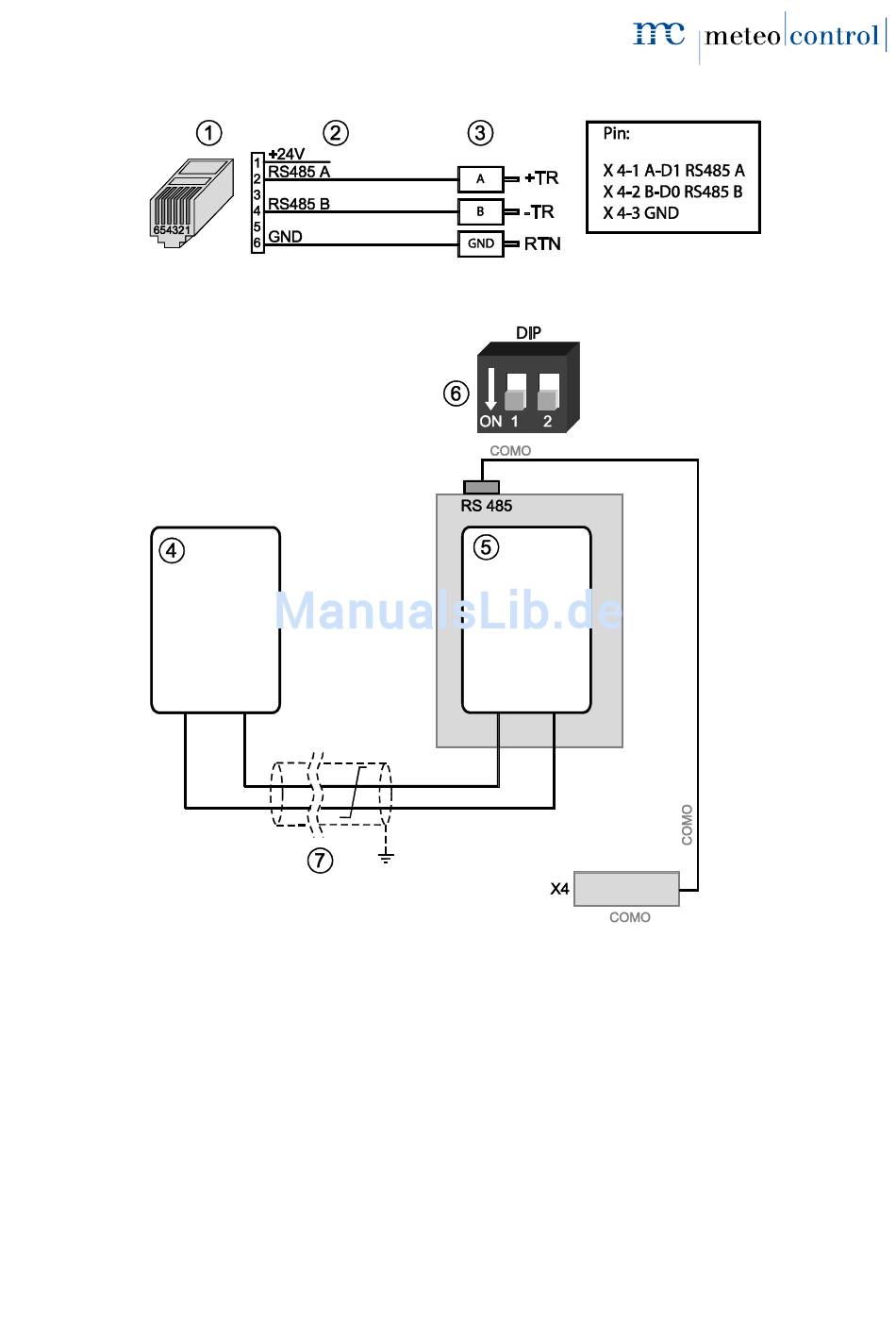

Abb. 54: Anschluss bei Sunway TG und TE

(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Connect Universal RS
(3) Klemmen auf der Klemmleiste X4
(Wechselrichter)
(4) Erster Wechselrichter
WEB'log
(5) Letzter Wechselrichter
(6) DIP-Schalter auf der Steuerplatine
(Abschlusswiderstand)
(7) Buskabel
69/92
