6.4 Anschlussmöglichkeiten
6.4.1

Fernwirktechnik mit PCU+, digitale Signale

Das folgende Beispiel zeigt den Anschluss von Fernwirkanlagen oder
Rundsteuerempfängern mit potentialfreier Befehlsübermittlung und
potentialbehafteter Befehlsrückmeldung an die PCU+.
Bei diesem Anschlussschema sind gemäß Abschnitt 8.3.3 bei der
Konfiguration der PCU+ auf dem WEB'log, die digitalen Eingänge als
"Eingang aktiv, wenn Kontakt zu +IO" zu konfigurieren.

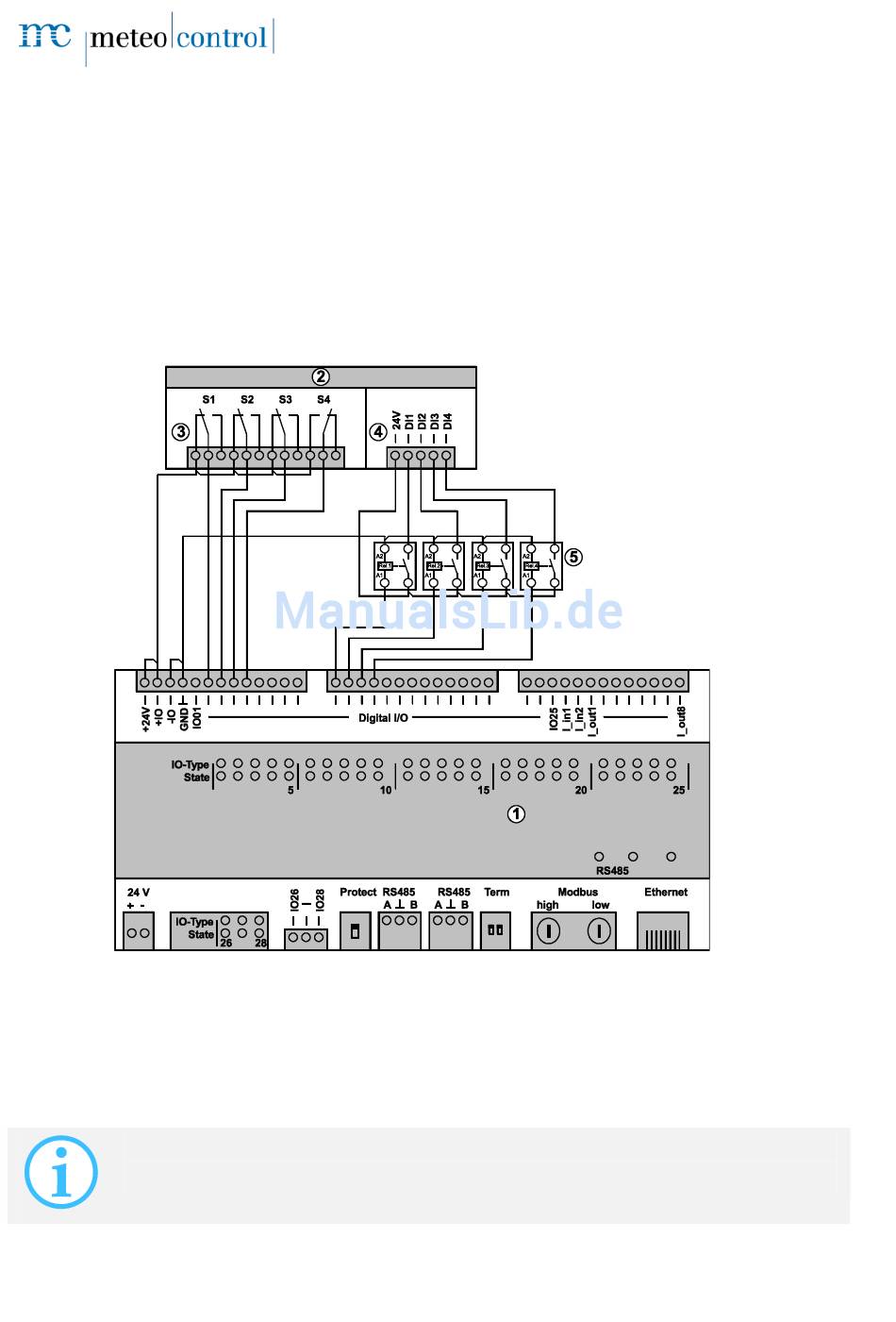

Abb. 5: Anschluss Fernwirkanlage <> PCU (digital)
(1)
(2)
(3)
Die Signal Ein- und Ausgänge sind beispielhaft aufgeführt. Die
Beschaltung der PCU+ muss der PCU+ Konfiguration entsprechen.
18| 40
PCU +
Fernwirkanlage
Signalausgänge, potentialfrei
(4) Signalrückmeldung,
potentialbehaftet
(5) Relais
WEB'log PRO Unlimited und PCU+
