Cx-Serie, E-Serie

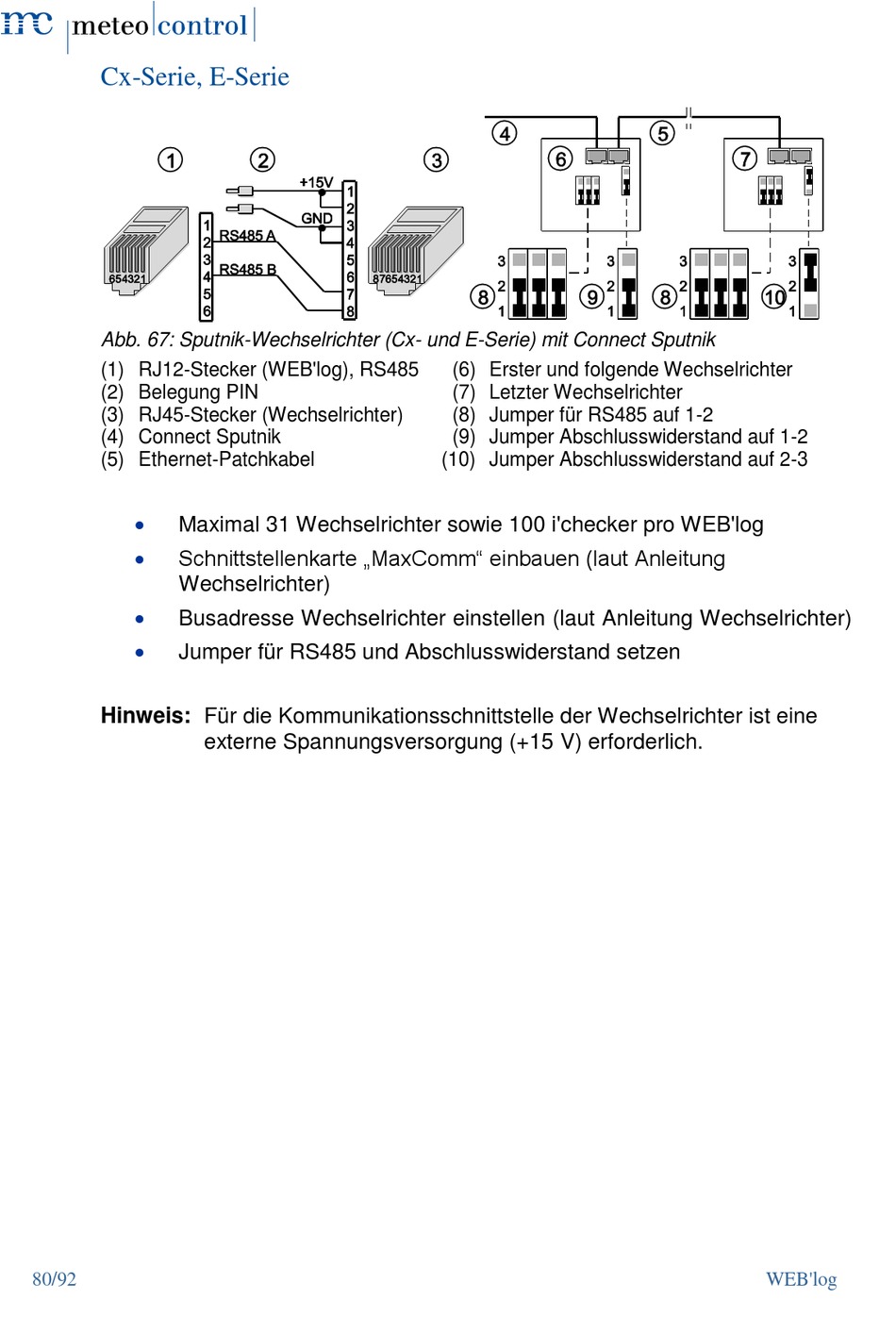

Abb. 67: Sputnik-Wechselrichter (Cx- und E-Serie) mit Connect Sputnik
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung PIN
(3) RJ45-Stecker (Wechselrichter)
(4) Connect Sputnik
(5) Ethernet-Patchkabel
Maximal 31 Wechselrichter sowie 100 i'checker pro WEB'log
Schnittstellenkarte „MaxComm" einbauen (laut Anleitung
Wechselrichter)
Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)
Jumper für RS485 und Abschlusswiderstand setzen
Hinweis: Für die Kommunikationsschnittstelle der Wechselrichter ist eine
80/92
externe Spannungsversorgung (+15 V) erforderlich.
(6) Erster und folgende Wechselrichter
(7) Letzter Wechselrichter
(8) Jumper für RS485 auf 1-2
(9) Jumper Abschlusswiderstand auf 1-2
(10) Jumper Abschlusswiderstand auf 2-3
WEB'log
