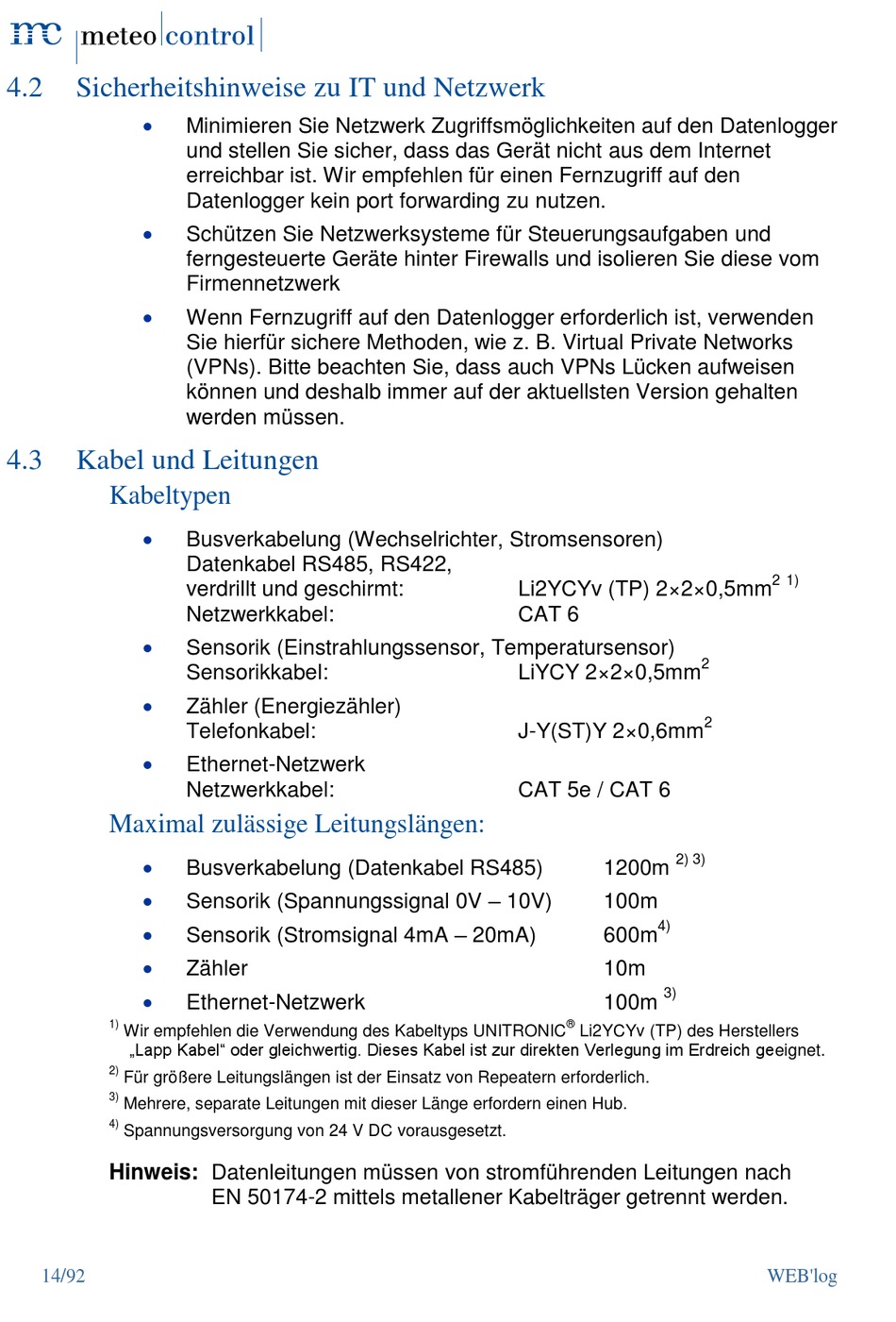

4.2
Sicherheitshinweise zu IT und Netzwerk
4.3
Kabel und Leitungen
Kabeltypen
Maximal zulässige Leitungslängen:
1)
Wir empfehlen die Verwendung des Kabeltyps UNITRONIC
„Lapp Kabel" oder gleichwertig. Dieses Kabel ist zur direkten Verlegung im Erdreich geeignet.
2)
Für größere Leitungslängen ist der Einsatz von Repeatern erforderlich.
3)
Mehrere, separate Leitungen mit dieser Länge erfordern einen Hub.
4)
Spannungsversorgung von 24 V DC vorausgesetzt.
Hinweis: Datenleitungen müssen von stromführenden Leitungen nach
14/92
Minimieren Sie Netzwerk Zugriffsmöglichkeiten auf den Datenlogger
und stellen Sie sicher, dass das Gerät nicht aus dem Internet
erreichbar ist. Wir empfehlen für einen Fernzugriff auf den
Datenlogger kein port forwarding zu nutzen.
Schützen Sie Netzwerksysteme für Steuerungsaufgaben und
ferngesteuerte Geräte hinter Firewalls und isolieren Sie diese vom
Firmennetzwerk
Wenn Fernzugriff auf den Datenlogger erforderlich ist, verwenden
Sie hierfür sichere Methoden, wie z. B. Virtual Private Networks
(VPNs). Bitte beachten Sie, dass auch VPNs Lücken aufweisen
können und deshalb immer auf der aktuellsten Version gehalten
werden müssen.
Busverkabelung (Wechselrichter, Stromsensoren)
Datenkabel RS485, RS422,
verdrillt und geschirmt:
Netzwerkkabel:
Sensorik (Einstrahlungssensor, Temperatursensor)
Sensorikkabel:
Zähler (Energiezähler)
Telefonkabel:
Ethernet-Netzwerk
Netzwerkkabel:
Busverkabelung (Datenkabel RS485)
Sensorik (Spannungssignal 0V – 10V)
Sensorik (Stromsignal 4mA – 20mA)
Zähler
Ethernet-Netzwerk
EN 50174-2 mittels metallener Kabelträger getrennt werden.
Li2YCYv (TP) 2×2×0,5mm
CAT 6
LiYCY 2×2×0,5mm
J-Y(ST)Y 2×0,6mm
CAT 5e / CAT 6
2) 3)
1200m
100m
4)
600m
10m
3)
100m
®
Li2YCYv (TP) des Herstellers
2 1)
2
2
WEB'log
