Anschluss Wechselrichter


An Klemmblock M1 kann ein einzelner Wechselrichter
angeschlossen werden. Das Bussegment ist intern terminiert

Im Wechselrichter RS485-Busterminierung ausschalten (S1 auf
„OFF")

An Klemmblock M2 können mehrere Wechselrichter angeschlossen
werden

RS485-Bus am Schnittstellenumsetzer terminieren (S2 auf „ON")

RS485-Bus am letzten Wechselrichter terminieren
(S1 auf „ON")

Anschluss Stromsensoren

Die Fa. Gefran bietet eine aktive String-Box (IBX com) an, die
Stromsensoren und eine gemeinsame RS485-Schnittstelle enthält.
Mehrere aktive Stringboxen können nacheinander an ein RS485-
Bussegment angeschlossen werden.

Bei der ersten und den folgenden aktiven Stringboxen die
Busterminierung ausschalten (JP7 in Stellung „links")

Bei der letzten aktiven Stringbox die Busterminierung einschalten
(JP7 in Stellung „rechts")

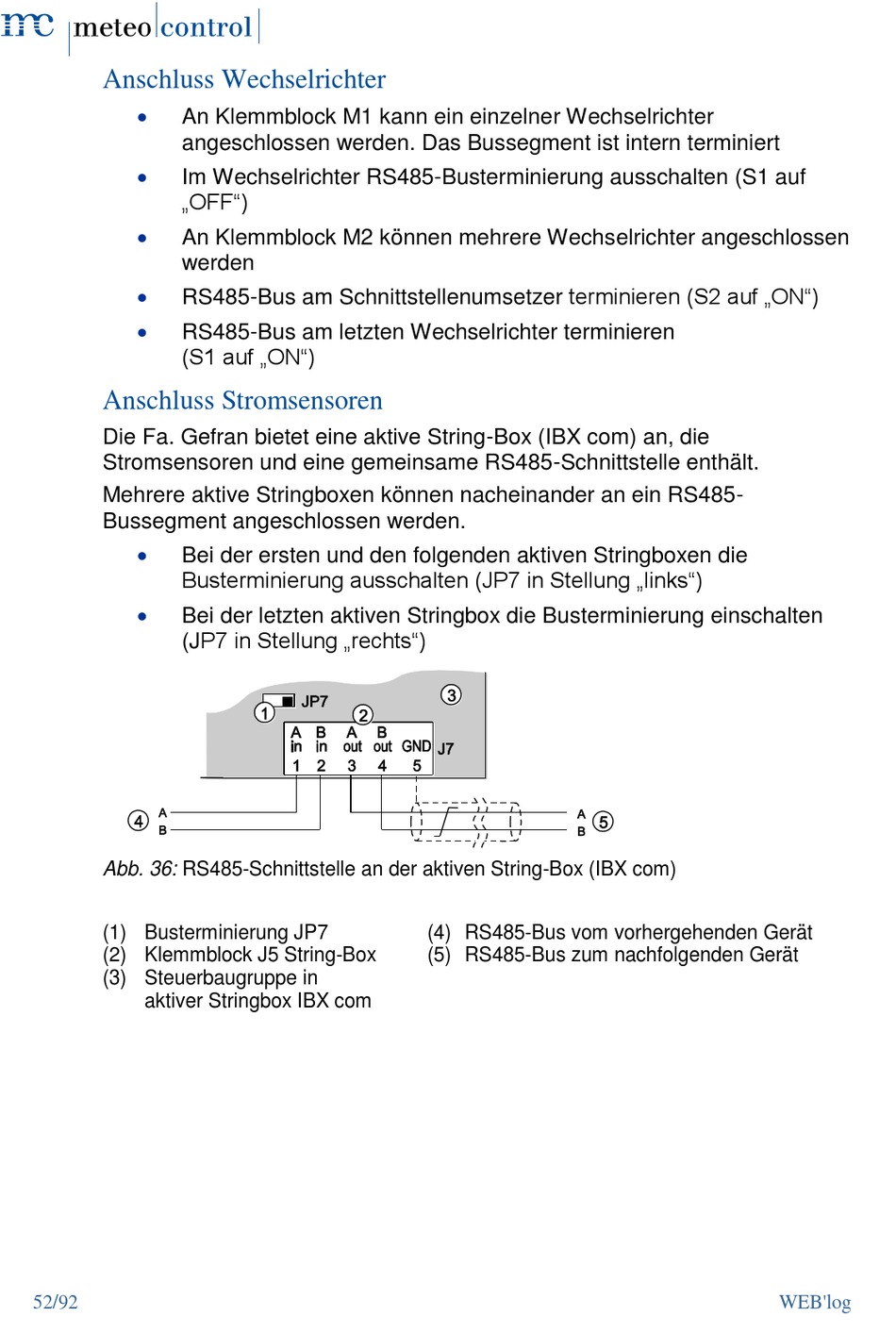

Abb. 36: RS485-Schnittstelle an der aktiven String-Box (IBX com)

(1) Busterminierung JP7
(2) Klemmblock J5 String-Box
(3) Steuerbaugruppe in
aktiver Stringbox IBX com
52/92
(4) RS485-Bus vom vorhergehenden Gerät
(5) RS485-Bus zum nachfolgenden Gerät
