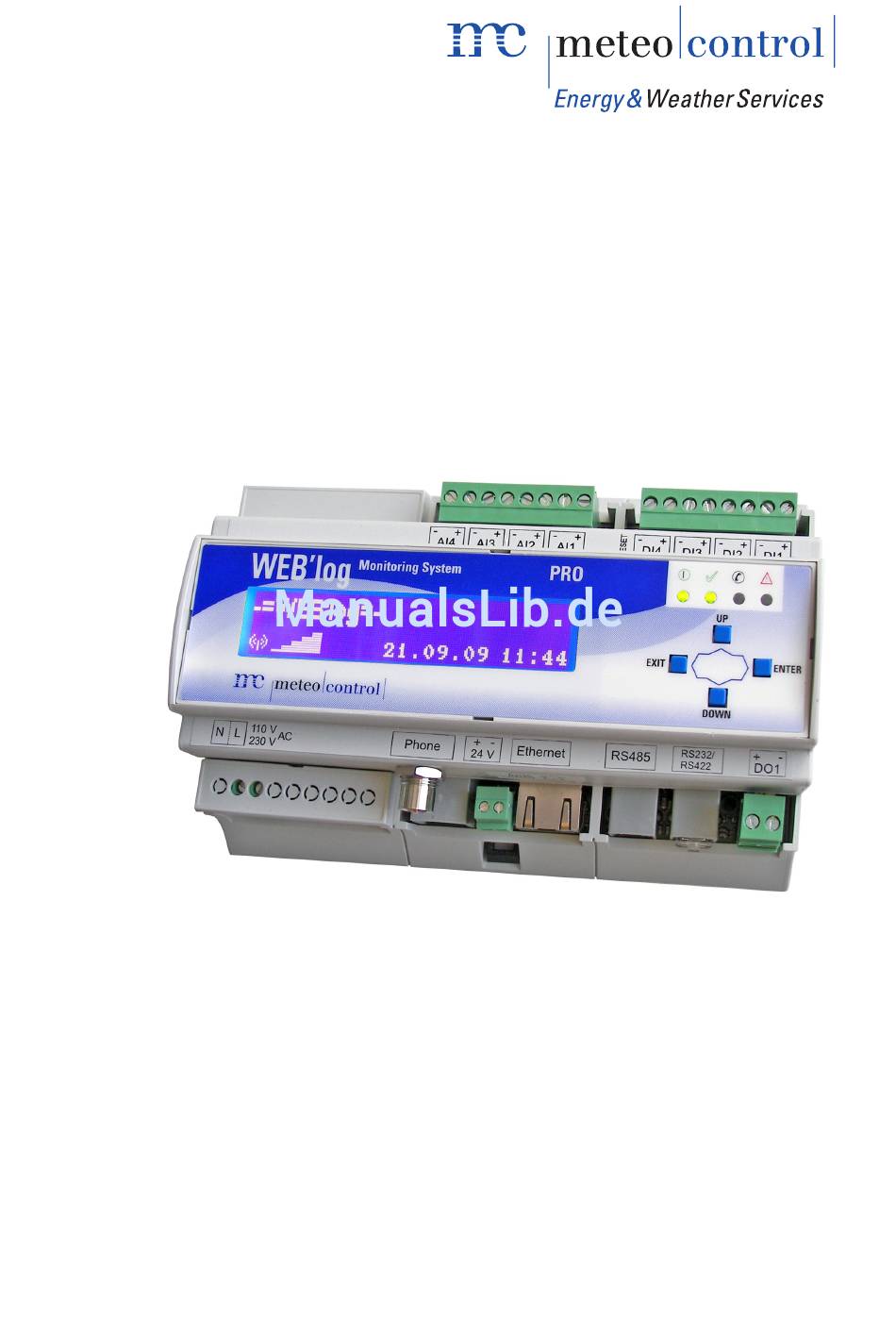

- Seite 1 WEB'log PRO / BASIC / LIGHT+ Bedienungsanleitung Installateur WEB'log Inst 02/2010_03 - de...
- Seite 2 Spicherer Str. 48 D-86157 Augsburg Tel.: +49 (0) 821 / 3 46 66-0 Web: www.meteocontrol.de Technischer Support Tel. : +49 (0) 821 / 3 46 66-88 Fax : +49 (0) 821 / 3 46 66-11 E-Mail: technik@meteocontrol.de © 2010 meteocontrol GmbH Alle Rechte vorbehalten.
-
Seite 3: Inhaltsverzeichnis
Bestimmungsgemäßer Gebrauch ............6 Sicherheitshinweise für den Betrieb............6 Transport und Lagerung ................6 Entsorgung....................6 Geräteübersicht ..................7 Vorderseite....................7 3.1.1 WEB'log LIGHT+, WEB'log BASIC ............7 3.1.2 WEB'log PRO ..................8 Rückseite ....................9 3.2.1 WEB'log LIGHT+, WEB'log BASIC ............9 3.2.2 WEB'log PRO ..................9 Anschlussbelegung................10 Standard-Einstellungen................11 Technische Beschreibung..............12 Anschlüsse.....................12... - Seite 4 6.2.3 Ethernet-Verbindung (LAN) ..............48 Bedienung, Betrieb ................49 Menüstruktur am Gerät ................50 7.1.1 Menüstruktur WEB'log LIGHT+, WEB'log BASIC ........50 7.1.2 Menüstruktur WEB'log PRO ..............51 Technische Daten ..................52 Abmessungen ..................52 WEB'log ....................52 Artikelanhang ..................53 Service & Support ..................54 Stichwortverzeichnis ................55 WEB'log Inst 02/2010_03 - de...
-
Seite 5: Hinweise Zur Bedienungsanleitung
Hinweise zur Bedienungsanleitung Diese Bedienungsanleitung ist für den Installateur bestimmt und bildet die Grundlage für einen sicheren Betrieb des WEB'log. Die Bedienungsanleitung muss jederzeit für das Personal zugänglich sein. Das zuständige Personal für Installation, Bedienung und Wartung muss diese Bedienungsanleitung gelesen und verstanden haben. Für Personen- und Sachschäden sowie Betriebsstörungen und deren Folgen, die aus der Nichtbeachtung dieser Bedienungsanleitung resultieren, übernimmt die Firma meteocontrol GmbH keine Haftung. -
Seite 6: Sicherheitshinweise
Sicherheitshinweise Bestimmungsgemäßer Gebrauch WEB'log ist ein Datenlogger zum Messen und Speichern von elektrischen Werten und wird beispielsweise in Photovoltaikanlagen eingesetzt. Die Anschlüsse am Gerät dürfen nur mit den hierfür zulässigen Signalen und Signalstärken belastet werden. Weitere Informationen zu diesem Thema: Bedienungsanleitung Endkunde Technische Daten Jede andere Verwendung gilt als nicht bestimmungsgemäß. -
Seite 7: Geräteübersicht
Geräteübersicht Vorderseite 3.1.1 WEB'log LIGHT+, WEB'log BASIC Abb. 1: Geräteübersicht Vorderseite Power-LED Umschalter RS485 / RS422 Status-LED (10) Digitalausgang Modem-LED (11) RS485 / RS422 Alarm-LED (12) Ethernet Tasten [Exit], [Down], [Up], [Enter] (13) 24 V Eingang / Ausgang Display (14) Telefonbuchse (PSTN, ISDN) Digitaleingang (15) -
Seite 8: Web'log Pro

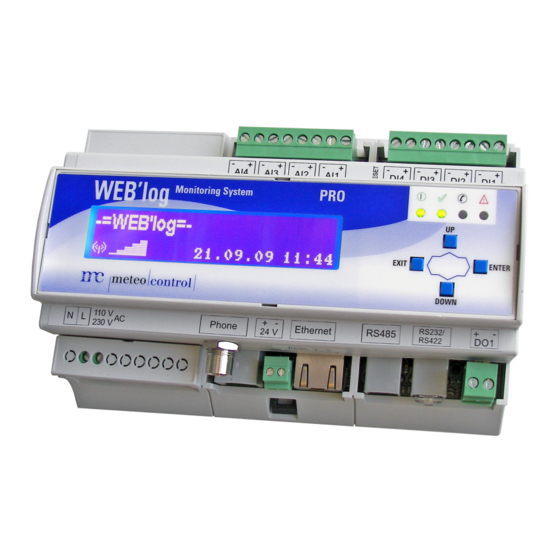

3.1.2 WEB'log PRO Abb. 2: Geräteübersicht Vorderseite Display (10) SIM-Kartenschacht (nur bei WEB’log PRO GSM/GPRS) Tasten [Exit], [Down], [Up], [Enter] (11) Antennenbuchse (GSM/GPRS) Power-LED (12) Digitalausgang Status-LED (13) RS232 / RS422 Modem-LED (14) RS485 Alarm-LED (15) Ethernet Analog- oder Digitaleingang... -
Seite 9: Rückseite
Rückseite 3.2.1 WEB'log LIGHT+, WEB'log BASIC Abb. 3: Geräteübersicht Rückseite Digitaleingang Halter Wandmontage Analogeingang Halter Hutschiene Reset-Taster Klemmvorrichtung 3.2.2 WEB'log PRO Abb. 4: Geräteübersicht Rückseite Digitaleingänge Halter Wandmontage Reset-Taster Halter Hutschiene Analogeingänge Klemmvorrichtung WEB'log Inst 02/2010_03 - de 9/56... -
Seite 10: Anschlussbelegung
(in) 1a TX+ RS485 B — b2 (out) 1b TX- — — — 2b RX- — — — — — WEB'log PRO PSTN ISDN RS485 RS422 Ethernet RS-Umschalter — — +24 V DC — RS422 — — RS485 A RS232... -
Seite 11: Standard-Einstellungen
Standard-Einstellungen Standardeinstellung für die Modem-Verbindung: IP-Adresse 192.168.200.1 Remote-IP 192.168.200.51 Subnetz-Maske 255.255.255.255 Für die Ethernet-Verbindung wird als Einstellung „DHCP“ empfohlen DHCP Eine manuelle Netzwerk-Konfiguration ist nur erforderlich, wenn kein DHCP- Server vorhanden ist IP-Adresse 192.168.30.40 Subnetz-Maske 255.255.255.0 Gateway 0.0.0.0 ... -
Seite 12: Technische Beschreibung
Je nach Ausführung ist das WEB’log mit einem PSTN- oder ISDN-Modem ausgerüstet. WEB'log LIGHT+, BASIC Belegung PSTN: – a2 (out) a1 (in) b1 (in) b2 (out) – WEB'log PRO Belegung PSTN: Belegung ISDN: – – Phone – – a2 (out) 2a (RX+) -
Seite 13: Ethernet
4.1.1.2 Mobilfunkantenne (GSM / GPRS) Zum Anschluss einer Mobilfunkantenne an das WEB'log. Im Display wird die Feldstärke in Form von senkrechten Balken angezeigt. Optimaler Empfang Kein Empfang 4.1.2 Ethernet Neben dem integriertem Modem ist ein Netzwerkanschluss für die direkte Anbindung an ein LAN (Local Area Network) vorhanden. Belegung: Ethernet –... -
Seite 14: Serielle Schnittstellen (Rs232, Rs422, Rs485)
4.1.3 Serielle Schnittstellen (RS232, RS422, RS485) RS232 Serielle Schnittstelle, nicht verwendet. RS422 Für die Kommunikation mit bestimmten Wechselrichtern. Belegung RS422: – RS422 Senden Plus Empfangen Plus Senden Minus Empfangen Minus Bezugspotential GND wird für einige Wechselrichtertypen benötigt. Weitere Informationen zu Wechselrichtern finden Sie unter →... -
Seite 15: Analogeingänge
Abb. 7: RS-Umschalter WEB'log LIGHT+, WEB'log BASIC (1) Linke Position RS422 (2) Rechte Position RS232 Abb. 8: RS-Umschalter WEB'log PRO 4.1.4 Analogeingänge Es stehen wahlweise ein (WEB'log BASIC, WEB'log LIGHT+) oder vier (WEB'log PRO) Analogeingänge zur Verfügung. An den Analogeingängen können Spannungen von 0 ... 10 V, Ströme von 0 ... -
Seite 16: Digitaleingänge
4.1.5 Digitaleingänge Es stehen wahlweise ein (WEB'log BASIC, WEB'log LIGHT+) oder vier (WEB'log PRO) Digitaleingänge zur Verfügung. Die Eingänge können als Impuls- oder Statuseingang genutzt werden. Die Eingänge sind optisch getrennt und können Zählimpulse bis 14 Hz erfassen. Belegung: Anschluss Plus + –... -
Seite 17: Spannungseingang / 24 V Spannungsausgang
4.1.7 24 V Spannungseingang / 24 V Spannungsausgang Das WEB'log kann über den Spannungseingang mit 24 V DC versorgt werden. Hinweis Beschädigung durch Spannungsversorgung! Bei gleichzeitigem Anschluss der 110 ... 230 V Spannungsversorgung und des 24 V Spannungseingangs wird das Gerät beschädigt. –... -
Seite 18: Grundlagen Überwachungssystem
Grundlagen Überwachungssystem Bei der Planung und Installation von Überwachungssystemen mit Wechselrichtern und Stromsensoren müssen zum ordnungsgemäßen Betrieb bestimmte Punkte berücksichtigt werden. Hinweis: Bei der Installation müssen die Bedienungsanleitungen und Datenblätter der einzelnen Komponenten berücksichtigt werden. Sämtliche Betriebsbedingungen (Stromaufnahme, Spannungsversorgung und Umgebungsbedingungen) der einzelnen Komponenten müssen eingehalten werden. -
Seite 19: Verlegung
Hinweis: Ist das Setzen eines Erdpunktes für jeden Teilabschnitt zu aufwendig, kann der ungetrennte Schirm (Leitung nur geschlitzt) auch weitergeführt werden. An einer Stelle muss der gesamte Schirm aber in jedem Fall geerdet werden. Verlegung Wechselspannungssignale können trotz korrekter Abschirmung störende Einstreuungen verursachen. -
Seite 20: Widerstand Ermitteln
Widerstand ermitteln: Die Größe des Abschlusswiderstandes variiert in Abhängigkeit der Gegebenheiten vor Ort. Mit einem Oszilloskop lässt sich der korrekte Wert für den Abschlusswiderstand ermitteln. Abb. 12: Signalflanken im Oszilloskop Widerstand korrekt Widerstand zu niedrig Widerstand zu hoch Einbau, Installation Sicherheitshinweise zur Installation ... -
Seite 21: Kabel Und Leitungen
Kabel und Leitungen Kabeltypen Busverkabelung (Wechselrichter, Stromsensoren) 2 1) Datenkabel, verdrillt und geschirmt: Li2YCYv (TP) 2×2×0,5 mm Netzwerkkabel: CAT 7 Sensorik (Einstrahlungssensor, Temperatursensor) Sensorikkabel: LiYCY 2×2×0,5 mm Zähler (Energiezähler) Telefonkabel: J-Y(ST)Y 2×0,6 mm Ethernet-Netzwerk Netzwerkkabel: CAT 5e / CAT 6 / CAT 7 Maximal zulässige Leitungslängen: ... -
Seite 22: Zusammenfassung Arbeitsschritte
Zusammenfassung Arbeitsschritte Montage Gerät auf Hutschiene montieren, alternativ Wandmontage. PSTN-, ISDN- und GSM-Anschluss PSTN-Telefonanschluss auf abgehende und ankommende Anrufe testen (z. B. Providernummer, gegebenenfalls Amtsholung oder Wahlsperre beachten). Einstellungen der Telefonanlage entsprechend der Herstelleranleitung vornehmen. ISDN-Telefonanschluss vor der Montage mit einem S -Tester prüfen. -
Seite 23: Montage Des Web'log
Montage des WEB'log Das Gerät kann folgendermaßen montiert werden: Montage auf einer 35 mm × 7,5 mm Hutschiene nach EN 50022 Wandmontage mit Schrauben (Kopfdurchmesser maximal 7,5 mm) 5.4.1 Montage auf Hutschiene Gerät auf die Oberkante der Hutschiene aufsetzen und andrücken, bis die Klemmvorrichtung einschnappt. -
Seite 24: Sim-Karte Installieren (Gsm / Gprs)
SIM-Karte installieren (GSM / GPRS) Für den Funkbetrieb (GSM / GPRS) ist eine entsprechende SIM-Karte erforderlich. Die PIN-Nummer der SIM-Karte muss mit der GSM-PIN im Gerät identisch sein. Hinweis: SIM-Karte nur bei ausgeschaltetem Gerät einsetzen oder herausnehmen. SIM-Karte einsetzen: Die Kontaktseite der SIM-Karte muss nach vorne zeigen, die abgeschrägte Ecke der SIM-Karte muss sich rechts oben befinden. -
Seite 25: Sim-Karte Herausnehmen
SIM-Karte herausnehmen: SIM-Karte vorsichtig weiter in den Karteneinschub hineindrücken, um die Verriegelung zu lösen. Über Federdruck wird die Karte etwas herausgeschoben. SIM-Karte herausziehen. Abb. 16: SIM-Karte herausnehmen SIM-Karteneinschub SIM-Karte SIM-Karte herausnehmen WEB'log Inst 02/2010_03 - de 25/56... -
Seite 26: Anschlussplan
24 V DC (Rot) PE-Schirm (Schwarz) 110 V Phone Ethernet RS485 RS232 230 V 24 V Abb. 18: Einstrahlungssensor WEB'log PRO Temperatur, optional (Braun) GND (Schwarz) Einstrahlung (Orange) PE-Schirm (Schwarz) 24 V DC (Rot) WEB'log Inst 02/2010_03 - de 26/56... -
Seite 27: Digitaleingang: Energiezähler
5.6.2 Digitaleingang: Energiezähler Für den Energiezähler ist der Digitaleingang DI1 vorkonfiguriert. (-) 21 110 V Phone Ethernet RS485 RS232 230 V 24 V (+) 20 Abb. 19: Energiezähler S0-Schnittstelle : Minus (21) S0-Schnittstelle : Plus (20) 5.6.3 Digitalausgang: Digitalanzeige 6485 W 15164 kWh 110 V Phone... -
Seite 28: Spannungseingang / 24 V Spannungsausgang
5.6.5 24 V Spannungseingang / 24 V Spannungsausgang Die Spannungsversorgung erfolgt mit 24 V DC. 110 V Phone Ethernet RS485 RS232 230 V 24 V Abb. 22: 24 V Spannungseingang /-ausgang 24 V DC (Rot) GND (Schwarz) Hinweis Beschädigung durch Spannungsversorgung! Bei gleichzeitigem Anschluss der 110 ... -
Seite 29: Buskommunikation
Buskommunikation Für die Erfassung von Wechselrichtern muss das WEB’log mit dem entsprechenden Treiber ausgerüstet sein. Hinweis: Der benötigte Treiber wird vom Hersteller vor Auslieferung aufgespielt. Für Wechselrichter und Stromsensoren sind nur die zum Anschluss erforderlichen Informationen aufgeführt. Weitere Informationen → Unterlagen zum Wechselrichter / Stromsensor ... -
Seite 30: Danfoss-Wechselrichter
5.7.1 Danfoss-Wechselrichter RS485 A RS485 B 654321 Abb. 24: Danfoss-Wechselrichter mit Connect Danfoss RJ12-Stecker (WEB'log), RS485 Erster und folgende Wechselrichter Belegung PIN (Connect-Kabel) Letzter Wechselrichter RJ45-Stecker (Wechselrichter) Connect Danfoss Belegung Abschlussstecker Ethernet-Patchkabel Abschlussstecker RJ45 (10) Abschlussstecker letzter WR Maximal 31 Wechselrichter sowie 100 i’checker pro Gerät. ... -
Seite 31: Fronius-Wechselrichter
Umschalter nur in spannungslosem Zustand umschalten (1) Linke Position RS485 (2) Rechte Position RS422 Abb. 27: RS-Umschalter WEB'log LIGHT+, WEB'log BASIC (1) Linke Position RS422 (2) Rechte Position RS232 Abb. 28: RS-Umschalter WEB'log PRO WEB'log Inst 02/2010_03 - de 31/56... -
Seite 32: Ingeteam-Wechselrichter
5.7.4 Ingeteam-Wechselrichter Anschluss an RS485 Com-Karte +24V RS485 A RS485 B 654321 1 2 3 4 5 6 7 8 1 2 3 4 5 6 7 8 Abb. 29: Ingeteam-Wechselrichter mit Connect Universal, Klemmanschluss RS485-ComCard RJ12-Stecker (WEB'log), RS485 Erster und folgende Wechselrichter Belegung Connect-Kabel Letzter Wechselrichter Steckeranschluss (Wechselrichter) - Seite 33 Anschluss mit Stecker des Wechselrichters +24V RS485 A RS485 B 654321 Abb. 30: Ingeteam-Wechselrichter mit Connect Universal RJ12-Stecker (WEB'log), RS485 Erster und folgende WR Belegung PIN / Stecker Letzter Wechselrichter Steckeranschluss (Wechselrichter) Gehäusestecker Wechselrichter Jumper erster und folgende WR Connect-Kabel vom WEB’log Jumper letzter Wechselrichter (10) Buskabel...
-
Seite 34: Jema-Wechselrichter
5.7.5 Jema-Wechselrichter A B SG A B SG RS485 A RS485 B 654321 – Abb. 31: Jema-Wechselrichter mit Connect Universal RJ12-Stecker (WEB'log), RS485 Erster Wechselrichter Belegung PIN / Stecker Letzter Wechselrichter Steckeranschluss (Wechselrichter) Interner SPS-Bus Maximal 31 Wechselrichter sowie 100 i’checker pro Gerät. 5.7.6 Mastervolt-Wechselrichter RS485 A... -
Seite 35: Power One String-Wechselrichter
5.7.7 Power One String-Wechselrichter +24V RS485 A RS485 B 654321 2 3 S1 RS485 RS485 Abb. 33: Power One String-Wechselrichter mit Connect Universal RJ12-Stecker (WEB'log), RS485 Schalter S1 erster und folgende WR Belegung PIN / Stecker Schalter S1 letzter Wechselrichter Steckeranschluss (Wechselrichter) Connect-Kabel vom WEB’log Erster und folgende Wechselrichter... -
Seite 36: Sma-Wechselrichter
5.7.8 SMA-Wechselrichter SMA String-Wechselrichter +24V RS485 A RS485 B 654321 Abb. 34: SMA String-Wechselrichter mit Connect Universal RJ12-Stecker (WEB'log), RS485 Jumper A erster und folgende WR Belegung PIN / Stecker Jumper A letzter WR Steckeranschluss (Wechselrichter) Connect-Kabel vom WEB’log Erster und weitere Wechselrichter Buskabel Letzter Wechselrichter Maximal 31 Wechselrichter pro Gerät. - Seite 37 SMA Zentral-Wechselrichter Abb. 35: SMA-Zentral-Wechselrichter mit Switch oder Router Erster und weitere Wechselrichter Verbindung WEB'log Letzter Wechselrichter Ethernet-Patchkabel Switch oder Router Maximal 12 Wechselrichter pro Gerät. Kommunikation zwischen WEB'log und Wechselrichter erfolgt über Ethernet WEB'log und Wechselrichter müssen sich im gleichen Subnet (Netzmaske) befinden ...
-
Seite 38: Sputnik-Wechselrichter
5.7.9 Sputnik-Wechselrichter S-Serie RS485 A RS485 B 654321 Abb. 36: Sputnik-Wechselrichter (S-Serie) mit Connect Sputnik S RJ12-Stecker (WEB'log) an RS485 Letzter Wechselrichter Belegung PIN Connect Sputnik S RJ45-Stecker (Wechselrichter) Ethernet-Patchkabel Erster und folgende Wechselrichter Maximal 31 Wechselrichter sowie 100 i’checker pro Gerät. ... -
Seite 39: Sunways-Wechselrichter
Cx-Serie, E-Serie +15V RS485 A RS485 B 654321 Abb. 38: Sputnik-Wechselrichter (Cx- und E-Serie) mit Connect Sputnik RJ12-Stecker (WEB'log) an RS485 Erster und folgende Wechselrichter Belegung PIN Letzter Wechselrichter RJ45-Stecker (Wechselrichter) Jumper für RS485 auf 1-2 Connect Sputnik Jumper Abschlusswiderstand auf 1-2 Ethernet-Patchkabel (10) Jumper Abschlusswiderstand auf 2-3... -
Seite 40: I'checker Advanced-Stromsensor
RJ12-Stecker (WEB'log), RS485 Jumper JP 400 geöffnet Belegung PIN / Stecker Jumper JP 400 geschlossen Steckeranschluss (Wechselrichter) Connect Universal Erster und folgende Wechselrichter Buskabel – Letzter Wechselrichter Maximal 99 Wechselrichter pro Gerät. Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter) Jumper JP 400 am letzten Wechselrichter setzen 5.7.11 i'checker Advanced-Stromsensor... -
Seite 41: Rs485-Hub
5.7.12 RS485-Hub Der 6-fach RS485-Hub ermöglicht den Aufbau eines sternförmigen Netzwerkes. +24 V DC RS485 A RS485 B 654321 654321 Abb. 41: 6-fach RS485-Hub RJ12-Stecker (WEB'log), RS485 Erstes Gerät Belegung Buskabel Letztes Gerät RJ12-Stecker (Hub) Buskabel RS485 WEB'log Buskabel RJ12/RJ12 6-fach RS485-Hub (10) Busabschluss... -
Seite 42: Refusol-Wechselrichter
5.7.13 Refusol-Wechselrichter +24V X15 / IN RS485 A RS485 B 654321 X15 / IN X14 / OUT X15 / IN X14 / OUT Abb. 42: Refusol-Wechselrichter, Connect Universal RJ12-Stecker (WEB'log), RS485 Erster Wechselrichter Belegung Connect Universal Buskabel Eingang erster Wechselrichter Letzter Wechselrichter Connect-Kabel vom WEB'log Busterminierung (2 Brücken) -
Seite 43: Riello-Wechselrichter
5.7.14 Riello-Wechselrichter RS485 Interface Card (Vierdraht) +24V RS485 A RS485 B 654321 R- R+ T- T+ R- R+ T- T+ R- R+ T- T+ R- R+ T- T+ 120 Ω Abb. 43: Riello-Wechselrichter RJ12-Stecker (WEB'log), RS485 RS485 Interface Card Verbindungskabel Buskabel Eingang erster Wechselrichter Letzter Wechselrichter... - Seite 44 RS485 Interface Card (Zweidraht) +24V RS485 A RS485 B 654321 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 1 2 3 4 5 6 Abb. 44: Riello-Wechselrichter, Connect Universal RJ12-Stecker (WEB'log), RS485 (7) Busterminierung ein Belegung Connect Universal (8) Erster/folgende Wechselrichter...
-
Seite 45: Xantrex-Wechselrichter
5.7.15 Xantrex-Wechselrichter +24V RS485 A RS485 B 654321 Abb. 45: Xantrex-Wechselrichter / Opto-Converter (1) RJ12-Stecker (WEB'log), RS485 (7) Erster Opto-Converter (2) Connect Universal (8) Letzter Opto-Converter (3) Eingang erster Wechselrichter (9) Terminatorschalter (beide OFF) (4) Erster Wechselrichter (10) Terminatorschalter (beide ON) (5) Letzter Wechselrichter (11) Connect-Kabel vom WEB'log (6) LWL-Verbindungsleitungen... -
Seite 46: Konfiguration
Konfiguration Zusammenfassung Arbeitsschritte Voraussetzungen WEB'log ist montiert und Kabelverbindungen sind korrekt angeschlossen. Spannungsversorgung einschalten und warten, bis das Gerät die Hochlaufphase abgeschlossen hat. Für das Web-Portal eine bestehende Kommunikationsverbindung. WEB'log konfigurieren Mit Web-Portal "saferSun": Anmeldeformular ausfüllen und abschicken (Fax, E-Mail) Daraufhin erfolgt: ... -
Seite 47: Dfü-Verbindung
Zum Einrichten der Netzwerkverbindung am Computer sind Administratorrechte erforderlich. Hinweis Beschädigung einer bestehenden Konfiguration möglich! Änderungen an einer eingerichteten DFÜ- oder Ethernet-Verbindung kann die bestehende Konfiguration unbrauchbar machen. – Bei Änderungen an einer DFÜ- oder Ethernet-Verbindung sicherstellen, dass die richtigen Verbindungseinstellungen verwendet werden. 6.2.2 DFÜ-Verbindung Für eine Verbindung zwischen dem Computer und dem PSTN- oder ISDN-... -
Seite 48: Ethernet-Verbindung (Lan)
Den Reiter „Netzwerk“ auswählen und den Eintrag „Internetprotokoll (TCP/IP)“ doppelklicken. Wird der Computer in einem Netzwerk mit DHCP-Server betrieben, die Option „IP-Adresse automatisch beziehen“ auswählen. Alternativ als IP-Adresse und DNS-Server beispielsweise „192.168.200.51“ eintragen (netzwerkabhängig) und mit „OK“ bestätigen. Abb. 47: IP-Adresse, DNS-Server „Wählen“... -
Seite 49: Bedienung, Betrieb
Abb. 48: Eigenschaften LAN, Eigenschaften TCP/IP Wird der Computer in einem Netzwerk mit DHCP-Server betrieben, die Option „IP-Adresse automatisch beziehen“ auswählen. Alternativ in den Feldern „IP-Adresse“ und „Subnetz-Maske“ die entsprechenden Einträge setzen. Hinweis: Die IP-Adresse des Computers darf nicht mit der IP-Adresse des WEB'log identisch sein. -
Seite 50: Menüstruktur Am Gerät
Menüstruktur am Gerät 7.1.1 Menüstruktur WEB'log LIGHT+, WEB'log BASIC Übersicht Aktuelle Netzwerkeinstellungen Ethernet Aktuelle IP-Adresse Aktuelle Subnetz-Maske Aktuelles Gateway Einstellungen Kommunikation Ethernet DHCP-Server Ein / Aus DHCP Feste IP-Adresse, kein DHCP Statische IP-Adresse Feste Subnetz-Maske, kein DHCP Subnetz-Maske Gateway-Adresse, kein DHCP Gateway Modem / ISDN / GSM IP-Adresse des WEB‘log im WAN... -
Seite 51: Menüstruktur Web'log Pro
7.1.2 Menüstruktur WEB'log PRO Übersicht Aktuelle Netzwerkeinstellungen Netzwerk Aktuelle IP-Adresse Aktuelle Subnetz-Maske Aktuelles Gateway GSM / GPRS Signalqualität Momentanwerte Analogwerte Analoge Messwerte anzeigen Digitalwerte Digitale Messwerte anzeigen Stromsensoren Messwerte der Stromsensoren anzeigen Messwerte der Wechselrichter anzeigen Wechselrichter PowerControl Konfiguration der Leistungsanpassung... -
Seite 52: Technische Daten
Einstellungen Datenlogger Netzwerk DHCP DHCP-Server Ein / Aus Feste IP-Adresse, kein DHCP Statische IP-Adresse Feste Subnetz-Maske, kein DHCP Subnetz-Maske Gateway Gateway-Adresse, kein DHCP Modem / ISDN / GSM Rufannahme Rufannahme Ein / Aus IP-Adresse des WEB‘log im WAN Lokale IP-Adresse Remote-IP Adresse IP-Adresse des Anrufers im WAN Subnetz-Maske... -
Seite 53: Artikelanhang
WEB'log PRO analog: 421 145 PSTN-Modem, Ethernet WEB'log PRO ISDN: 421 146 ISDN-Modem, Ethernet WEB'log PRO GPRS: 421 147 GSM/GPRS-Modem, Ethernet WEB'log PRO DSL / Ethernet 421 148 Connect i'checker 422 520 Connect SMA 422 521 Connect Mastervolt 422 522 Connect Delta... -
Seite 54: Service & Support
Netzteil 24 V DC; 1,5 A; Hutschiene 421 600 RS485 Repeater I-7510 CR 421 630 6-Port RS485-Hub 421 635 Wandgehäuse für WEB'log PRO 421 611 Wandgehäuse für WEB'log BASIC / 421 612 WEB'log LIGHT+ Erweiterungsmodul IO-Module / DI-8 421 620... -
Seite 55: Stichwortverzeichnis
Stichwortverzeichnis 24 V Spannungsausgang 28 Fronius-Wechselrichter 31 24 V Spannungseingang 28 Gekreuztes Netzwerkkabel 13 Abmessungen 52 Geräteübersicht 7 Abschirmung 18, 21 GPRS 46 Abschlusswiderstand 19 GSM 22, 46 Analogeingang 15, 26 Anschlussbelegung 10 Anschlüsse 12 Anschlusskabel 12 Hub 13 Anschlussplan 26 Hutschienenmontage 23 Artikelanhang 53 i’checker Advanced-Stromsensor 40... - Seite 56 Sputnik-Wechselrichter 38 Sunways-Wechselrichter 39 Power One-Wechselrichter 35 Switch 13, 37 PSTN 12, 22, 46 TAE-N-Stecker 12 Refusol-Wechselrichter 42 Taste DOWN 7, 8 Repeater 19 Taste ENTER 7, 8 Riello-Wechselrichter 43 Taste EXIT 7, 8 RJ12-Stecker 30, 31, 32, 33, 34, 35, 36, Taste RESET 9 38, 39, 40, 41, 42, 43, 44, 45 Taste UP 7, 8...
