4.6.1
WEB'log RS485 Anschluss
Diese Schnittstelle dient als Standardverbindung zwischen WEB'log und
Wechselrichter. Die Anschlussdetails zum jeweiligen Wechselrichtertyp sind
im Anhang Kapitel 8.1 zu finden. Ist der Wechselrichtertyp nicht aufgeführt,
muss der unten abgebildete allgemeine Anschlussplan verwendet werden.
Bitte auch die zusätzlichen Angaben in den Wechselrichter-
Herstellerunterlagen beachten!

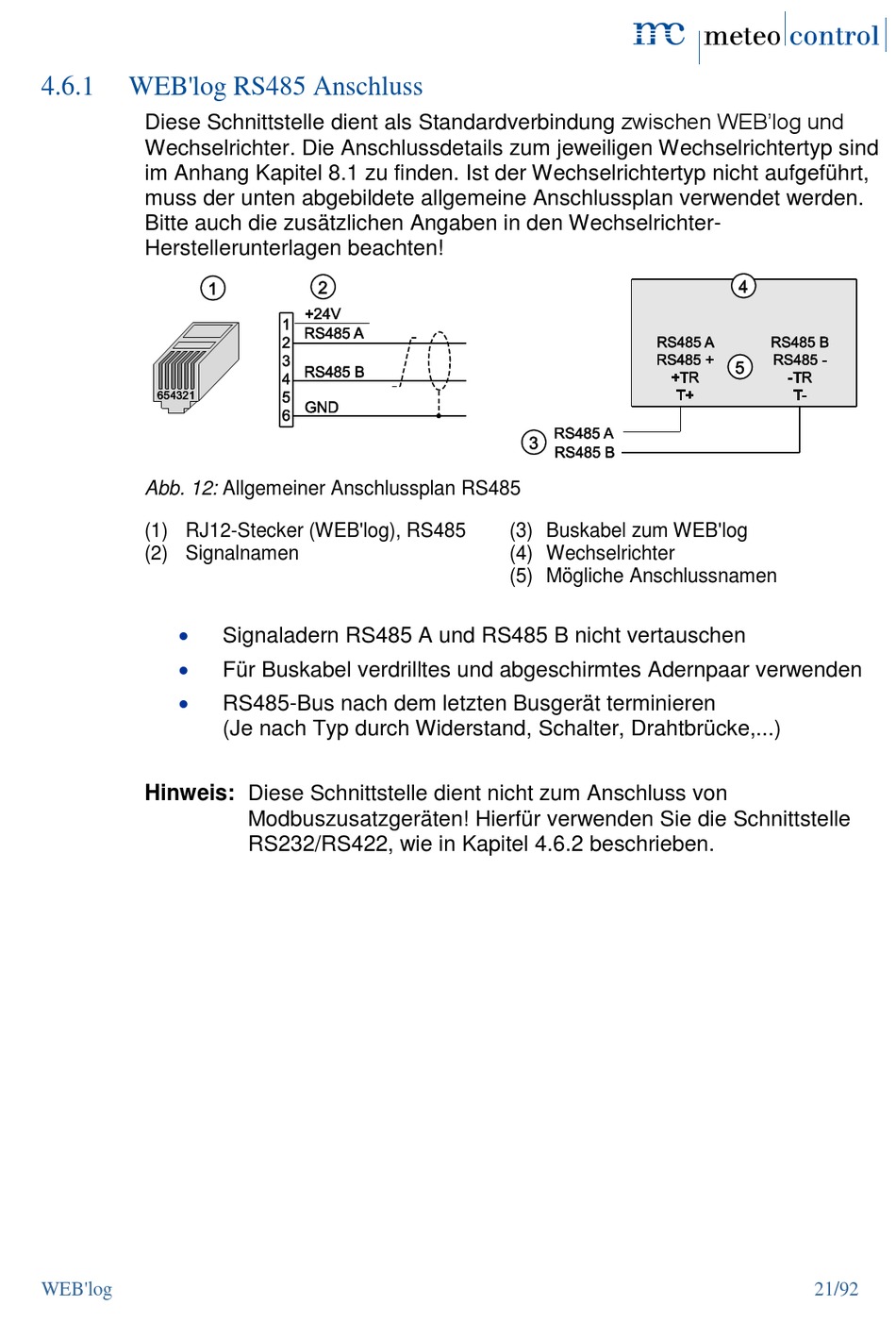

Abb. 12: Allgemeiner Anschlussplan RS485
(1) RJ12-Stecker (WEB'log), RS485
(2) Signalnamen
Hinweis: Diese Schnittstelle dient nicht zum Anschluss von
WEB'log
Signaladern RS485 A und RS485 B nicht vertauschen
Für Buskabel verdrilltes und abgeschirmtes Adernpaar verwenden
RS485-Bus nach dem letzten Busgerät terminieren
(Je nach Typ durch Widerstand, Schalter, Drahtbrücke,...)
Modbuszusatzgeräten! Hierfür verwenden Sie die Schnittstelle
RS232/RS422, wie in Kapitel 4.6.2 beschrieben.
(3) Buskabel zum WEB'log
(4) Wechselrichter
(5) Mögliche Anschlussnamen
21/92
