8.1.11 Huawei-Wechselrichter

SUN2000

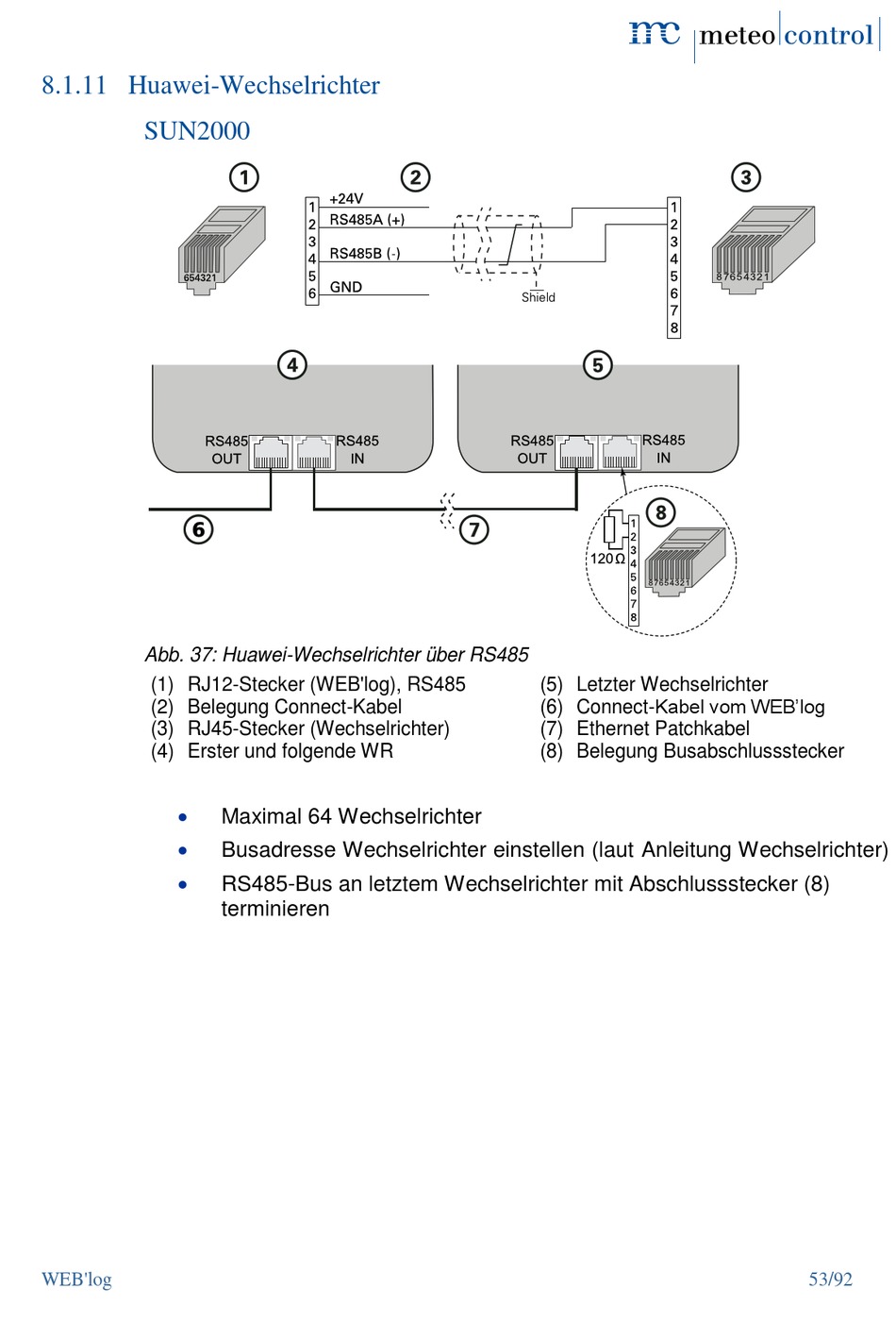

Abb. 37: Huawei-Wechselrichter über RS485
(1) RJ12-Stecker (WEB'log), RS485
(2) Belegung Connect-Kabel
(3) RJ45-Stecker (Wechselrichter)
(4) Erster und folgende WR



WEB'log
Maximal 64 Wechselrichter
Busadresse Wechselrichter einstellen (laut Anleitung Wechselrichter)
RS485-Bus an letztem Wechselrichter mit Abschlussstecker (8)
terminieren
(5) Letzter Wechselrichter
(6) Connect-Kabel vom WEB'log
(7) Ethernet Patchkabel
(8) Belegung Busabschlussstecker
