6.4.3
Anschluss PCU+ an WEB`log, Modbus RTU
Das folgende Beispiel zeigt den Anschluss der PCU+ an das WEB'log PRO
Unlimited über eine RS485-Verbindung. Ebenfalls möglich ist auch die
Anbindung des WEB'log über Ethernet und Modbus TCP. Diese
Anschlussmöglichkeit ist im Folgenden nicht dargestellt.

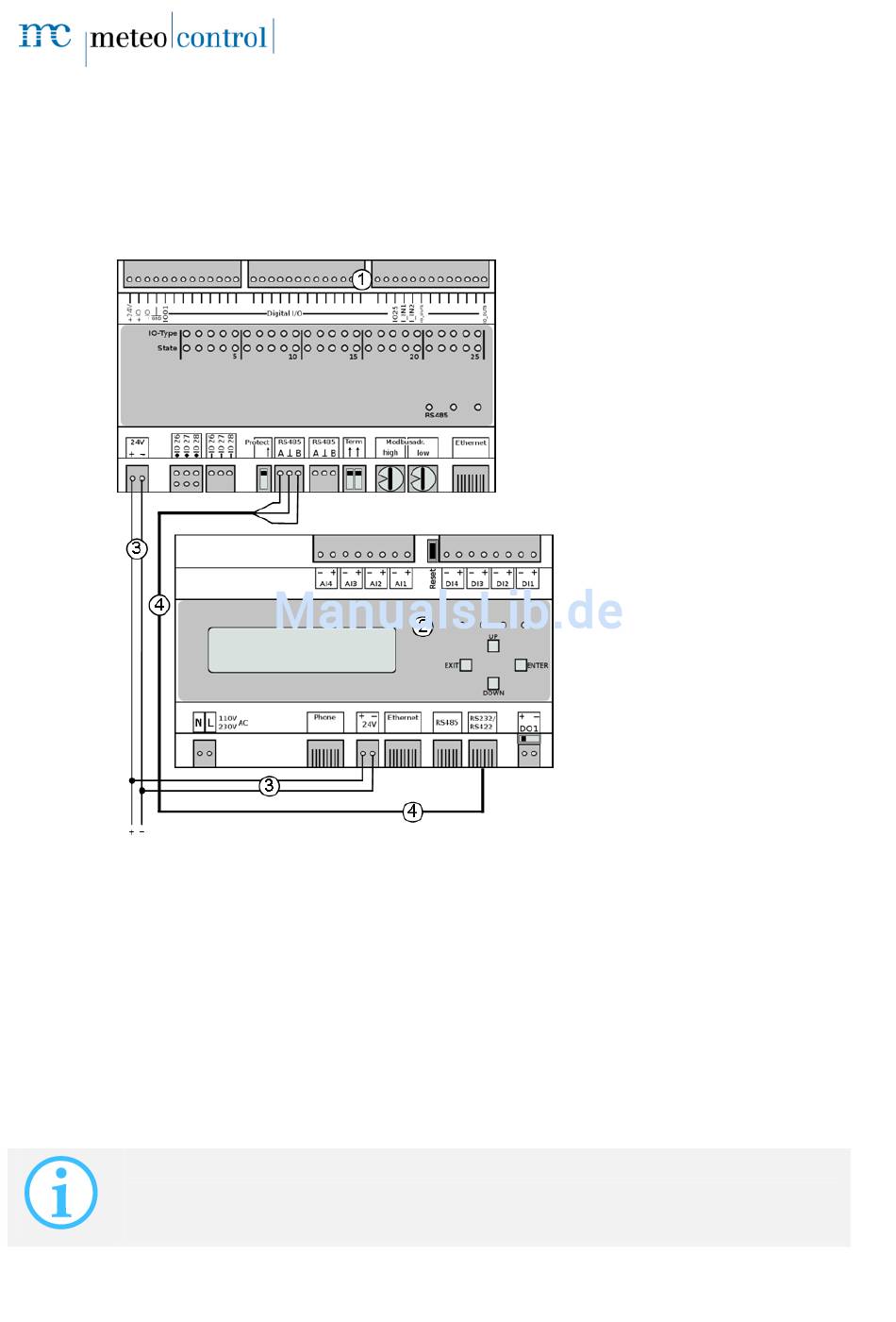

Abb. 7: Anschluss PCU+ <> WEB`log Pro
(1)
(2)
Für die Verbindung der PCU+ an das WEB`log (siehe Abb. 7) muss das
Verbindungskabel (4) entsprechend der Pin-Belegung für Modbus-Kabel
konfiguriert werden. Das meteocontrol Connect Universal RS Kabel ist
bereits entsprechend konfektioniert.
Beim Betreiben der RS232/RS422-Schnittstelle des WEB'logs als RS485-
Schnittstelle ist darauf zu achten, dass sich der RS-Schalter in der linken
Position befindet.
20| 40
PCU+
WEB`log Pro
(3)
DC 24V Spannungsversorgung
(4)
Modbus RTU
WEB'log PRO Unlimited und PCU+
