3. Geräteübersicht
3.1

Vorderseite

3.1.1

WEB'log LIGHT+, WEB'log BASIC

1

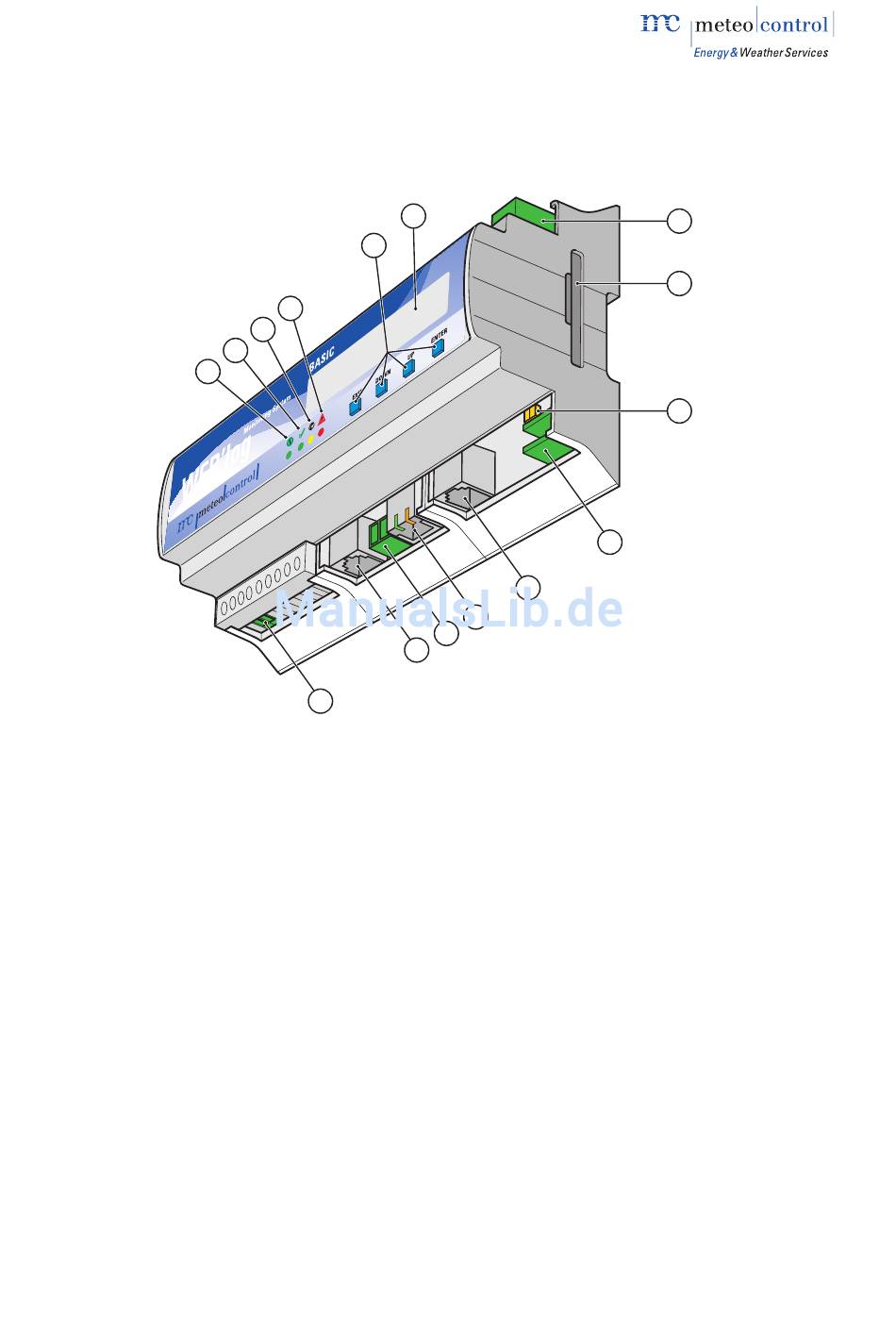

Abb. 1: Geräteübersicht Vorderseite
(1) Power-LED
(2) Status-LED
(3) Modem-LED
(4) Alarm-LED
(5) Tasten [Exit], [Down], [Up], [Enter]
(6) Display
(7) Digitaleingang
(8) Speicherkarte (Compact Flash)
WEB'log Inst 02/2010_03 - de
5
4
3
2
15
6
11
12
13
14
(9) Umschalter RS485 / RS422
(10) Digitalausgang
(11) RS485 / RS422
(12) Ethernet
(13) 24 V Eingang / Ausgang
(14) Telefonbuchse (PSTN, ISDN)
(15) Spannungsversorgung WEB'log
7
8
9
10
7/56
