Konfiguration
3 Konfiguration
3.1 Konfigurieren des PROFINET-Netzwerks
Stellen Sie sicher, dass alle mit demselben Busnetzwerk
verbundenen PROFINET-Geräte einen eindeutigen
Stationsnamen (Host-Namen) haben.
Stellen Sie den PROFINET-Host-Namen des Frequenzum-
richters über 12-08 Host-Name oder die Hardwareschalter
ein.
3.2 Konfiguration des Reglers
3.2.1 GSDML-Datei
Zur Konfiguration eines PROFINET-Reglers benötigt das
Konfigurations-Tool eine GSDML-Datei für jeden Gerätetyp
im Netzwerk. Die GSDML-Datei ist eine PROFINET-xml-
Datei, die die erforderlichen Kommunikations-
Konfigurationsdaten für ein Gerät enthält. Laden Sie die
GSDML-Datei für die Frequenzumrichter FC102, , FC 202,
FC 301/302 und FCD 302 herunter unter www.danfoss.com/
BusinessAreas/DrivesSolutions/profinet. Der Name der
GSDML-Datei kann von der in diesem Handbuch
verwendeten Bezeichnung abweichen. Laden Sie die
aktuellste Version von der Website herunter.
Im folgenden Beispiel wird ein FC302 gezeigt. Die Schritte
sind beim FCD 302 und anderen Frequenzumrichter-Serien
gleich.
Frequenzumrichter-
Firmwareversion
Serie
(15-61 SW-Version
Option)
FC102
1.00-1.99
FC 202
FC 301/302
2.00-2.15
FCD 302
Tabelle 3.1 GSDML-Datei
Der erste Schritt bei der Konfiguration des PROFINET-
Reglers ist der Import der GSDML-Datei in das
Konfigurations-Tool. Die nachfolgend beschriebenen
MG92D103
Programmierhandbuch
GSDML-Datei
GSDML-V2.2-
Danfoss-
FC-20090620.xml
GSDML-V2.3-
Danfoss-
FC-20131010.xml
2.15
GSDML-V2.2-
Danfoss-
FCD-20090620.x
ml
GSDML-V2.3-
Danfoss-
FCD-20131010.x
ml
Danfoss A/S © 10/2014 Alle Rechte vorbehalten.
Schritte erläutern, wie Sie eine neue GSDML-Datei zum
Simatic Manager-Softwaretool hinzufügen. In der Regel
importieren Sie eine GSDML-Datei für jede Frequenzum-
richter-Serie nur einmal entsprechend der erstmaligen
Installation des Software-Tools.

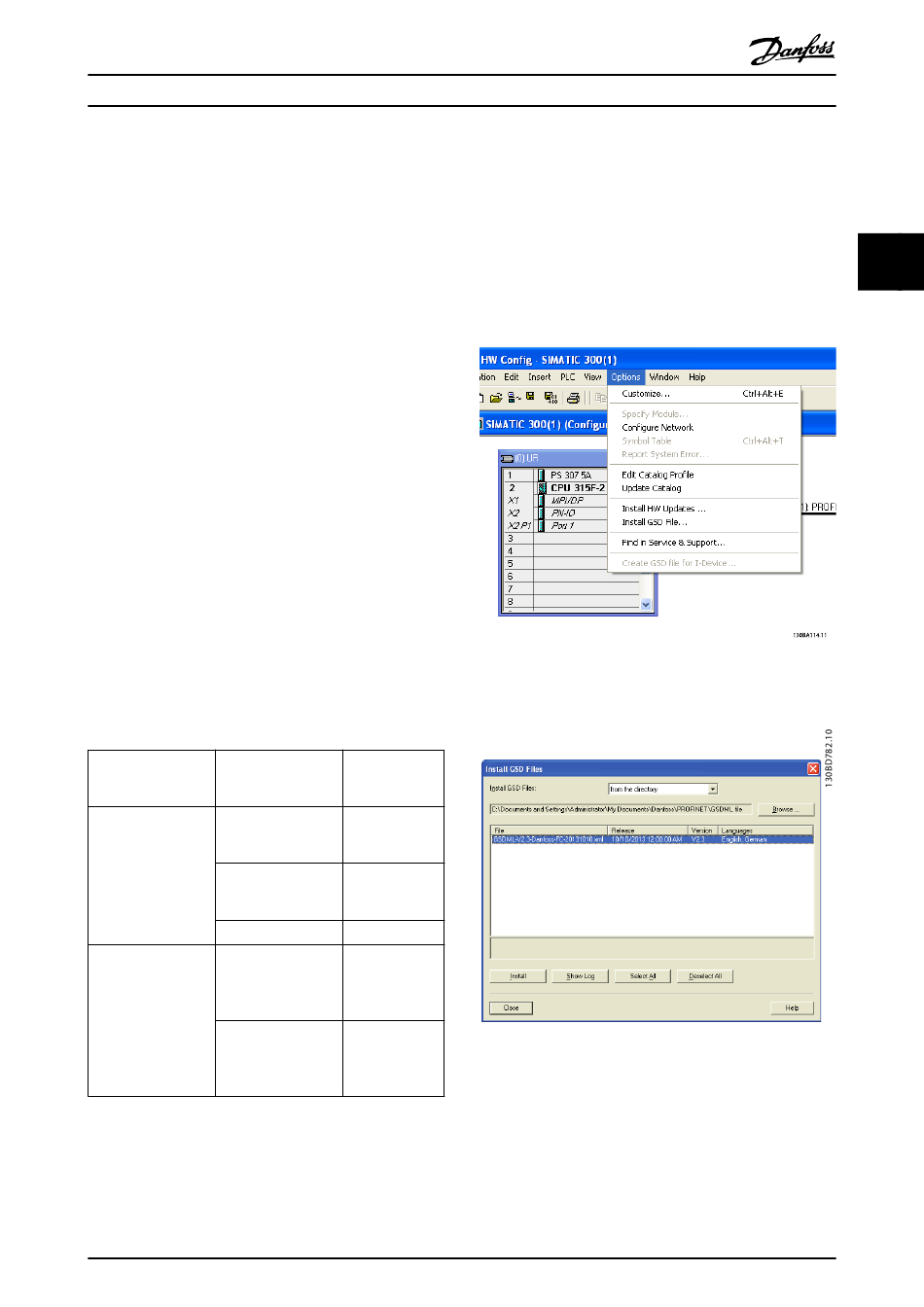

Abbildung 3.1 Importieren Sie die GSDML-Datei in das
Konfigurations-Tool.
Abbildung 3.2 Fügen Sie eine neue GSDML-Datei im Simatic
Manager-Software-Tool hinzu.
Die GSDML-Datei für die Serie FC102//FC 202/FC301/
FC302/FCD 302 wird jetzt importiert und kann über den
folgenden Pfad im Hardware-Katalog aufgerufen werden:
3
3
7
