4.0 Bedienelemente und Display
4.1 Frontplatte
10
9
8
7

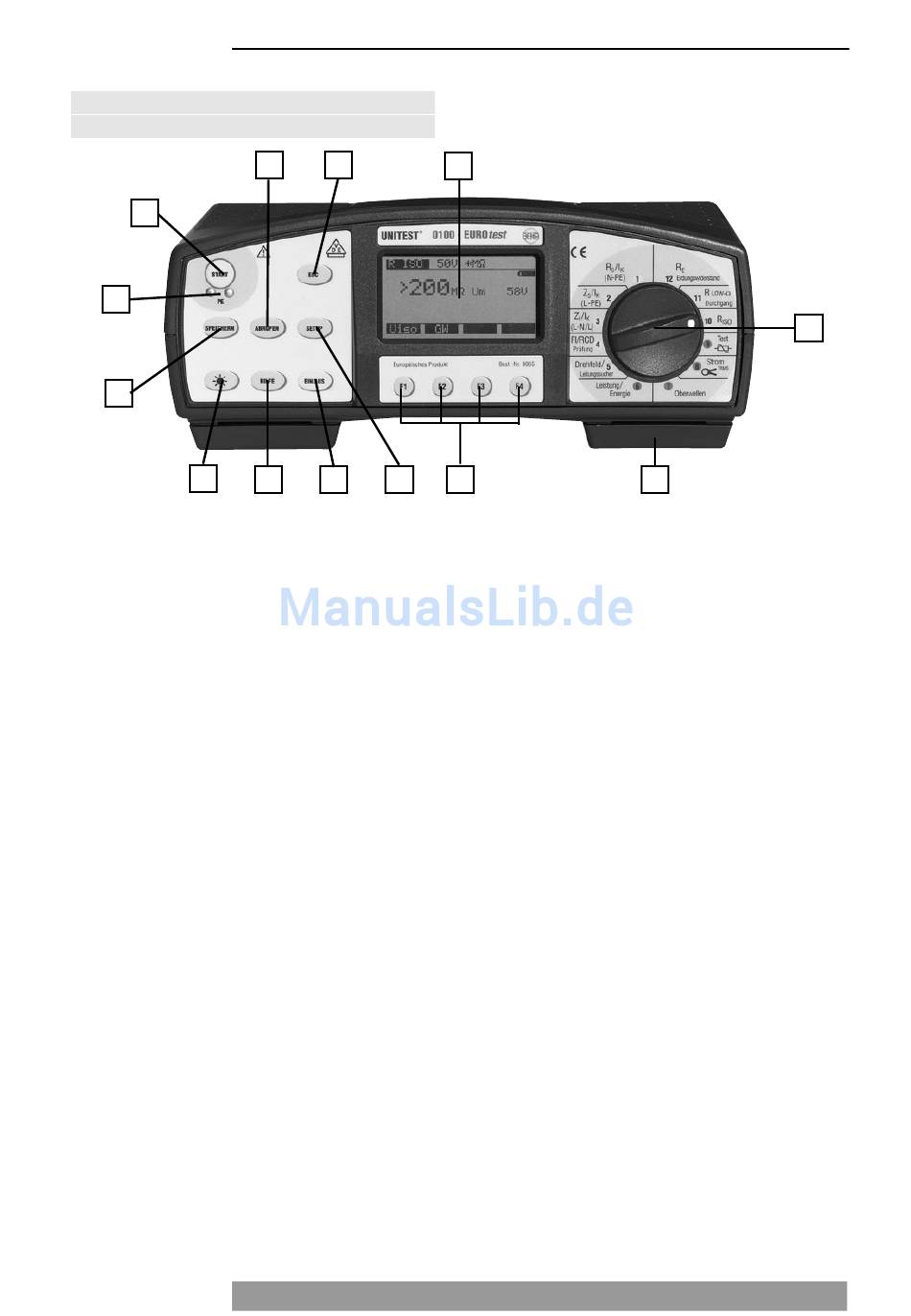

Bild1: Erklärung der einzelnen Bedien- und Anzei-
geelemente:
1. Drehschalter 'Messfunktion' zur Auswahl der
gewünschten Messfunktion.
2. Gerätefüße und gleichzeitig Befestigung des Tra-
gegurts.
3. Funktionstasten 'F1, F2, F3, F4' (Softkeys) zum
Einstellen von Unterfunktionen oder Auswählen
von Messparametern. Die Funktion jeder Taste ist
von der ausgewählten Messfunktion abhängig
und wird immer direkt über den Funktionstasten
in der unteren Zeile auf der LC-Anzeige darge-
stellt.
4. Taste 'SETUP' zum Setzen von Geräteneinstel-
lungen wie:
• Einstellen des Anzeigenkontrastes
• Einstellung von Zeit und Datum der Echtzeituhr
• Anzeige der Baudrate für die RS-232-Schnitt-
stelle
• Löschen des Messwertspeichers
• Einstellung des Messgerätes für TN/TT oder
IT-Systeme
5. Taste 'EIN/AUS' zum Ein- oder Ausschalten des
Messgerätes. Das Messgerät schaltet sich auto-
matisch 10 Minuten nach der letzten Betätigung
einer Taste oder dem Drehen des Funktions-
wahlschalters aus.
11
12
6
5
4
Bedienelemente und Display
13
3
6. Taste 'HILFE' zur Anzeige des Hilfemenüs, die-
ses zeigt den Anschluss der Messleitungen und
andere Hinweise zum Durchführen von Messun-
gen.
7. Taste 'LICHT' zum Ein- oder Ausschalten der Hin-
tergrundbeleuchtung für die LC-Anzeige. Nach
einmaligem Drücken dieser Taste wird die Be-
leuchtung eingeschaltet, 20 Sekunden nach der
letzten Betätigung einer Taste oder dem Drehen
des Funktionswahlschalters wird die Hinter-
grundbeleuchtung wieder automatisch abge-
schaltet.
8. Taste 'SPEICHERN' zur Speicherung der Mess-
werte und Messparameter.
9. Berührungselektrode 'PE' zum Überprüfen des
PE-Anschlusses auf Spannung oder Unterbre-
chung.
10. Taste 'START' zum Starten der Messungen.
11. Taste 'ABRUFEN' zum Abrufen von gespeicher-
ten Messergebnissen.
12. Taste 'ESC', zum Verlassen der aufgerufenen
Menüs oder Funktionen wie z.B. von Speichern
Abrufen der Messergebnisse, Löschen von
Speicherplätzen, etc.
13. Punktmatrix LC-Anzeige zum Anzeigen aller
Messwerte, Messparameter und Meldungen,
mit Hintergrundbeleuchtung
1
2
7
