Leistungsmessungen
5.26 Leistungsmessungen (Funktion 6)
Der UNITEST 0100-EUROtest kann in einphasigen
Netzen mit einem angeschlossenen Zangenadapter
die elektrische Wirk-, Schein- und Blindleistung von
0,1W bis 88kW (bzw. VA, var) messen.
Die Sicherheitsmaßnahmen der Unfallverhü-
tungsvorschriften bzgl. Arbeiten an unter
Spannung und in der Nähe unter Spannung
stehender Teile müssen beachtet werden.
Bei Zangenadaptern ist darauf zu achten, dass
diese vor dem Umfassen eines stromführen-
den Leiters an das Messgerät angeschlossen
sind. Offene Ausgänge eines Zangenadapters
können durch hohe Induktionsspannung zur
Gefährdung des Benutzers oder zur Zerstörung
des Zangenadapters führen!
Zur Durchführung von Leistungsmessungen
bei Lastströmen von 0,5A...200A wird der UNI-
TEST Zangenadapter 1000A (Best.-Nr. 1225)
benötigt.
Zur Durchführung von Leistungsmessungen
bei Lastströmen von ca. 0,5mA...200A wird der
UNITEST Zangenadapter 500A (Best.-Nr.
1226) benötigt.
5.26.1 Durchführung der Messung
Die gewünschte Messleitung an den 4-poligen
Messanschluss (17) des UNITEST 0100-EURO-
test anschließen. Entweder die 3-polige Mess-
leitung oder COMMANDER 2 (lieferbar als Zu-
behör Best.-Nr. 1223) verwenden. Ebenfalls den
gewünschten Zangenadapter an die beiden
Messanschlüsse C1 (14) und C2/P (15) an-
schließen, siehe Bild 94.
Den UNITEST 0100-EUROtest mit der Taste
'EIN/AUS' einschalten, den Drehschalter 'Mess-
funktion' auf die Funktion (6) Leistung/Energie
stellen.
58
Die Funktion Leistung über die Funktionstaste
F1 (FUNK) auswählen, dazu die Funktionstaste
F1 drücken. Die ausgewählte Funktion wird in
der oberen Anzeigezeile nochmals dargestellt,
Anzeige "LEISTUNG".

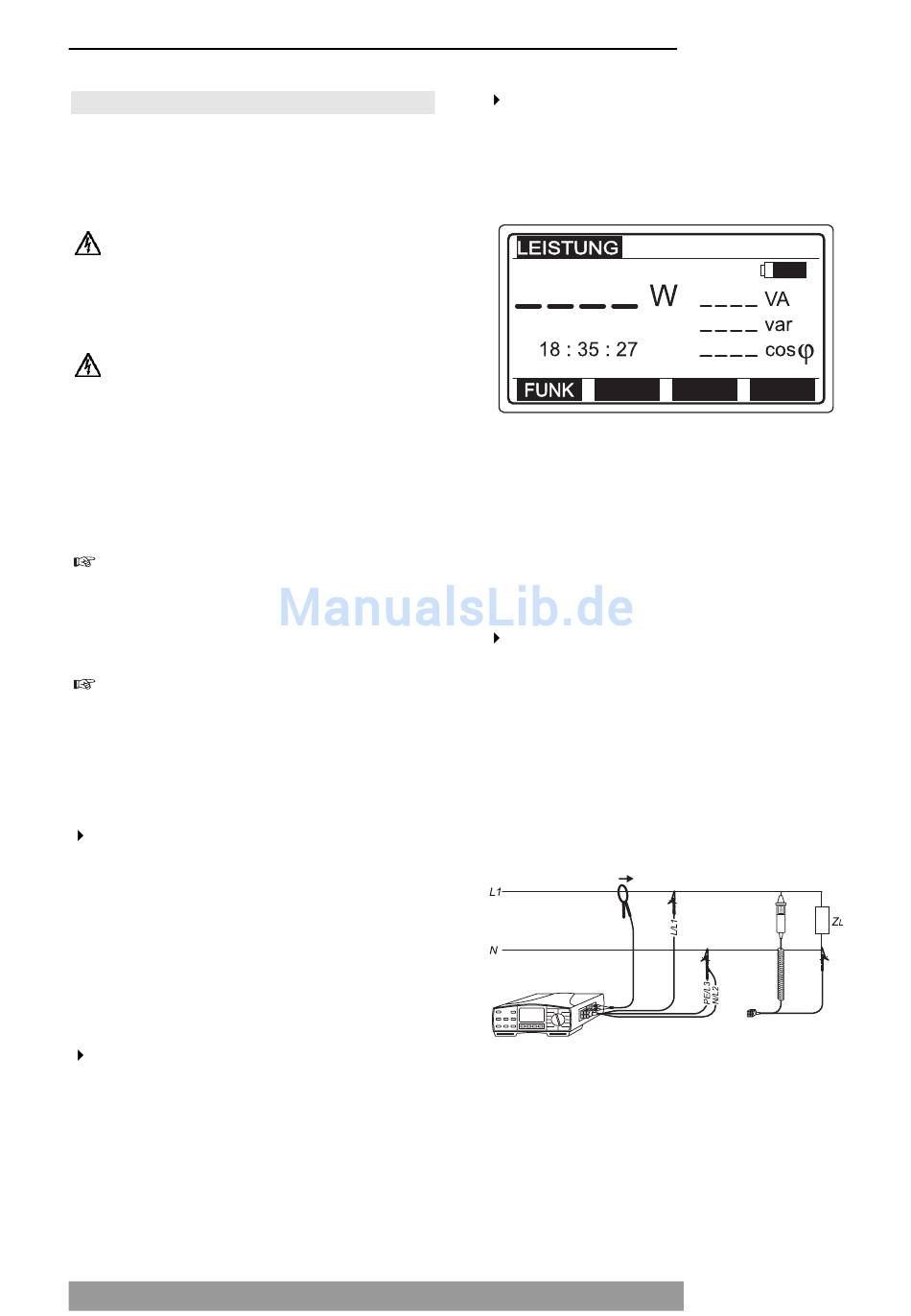

Bild 93: Menü Leistungsmessung
Erklärung der angezeigten Werte:
W
Wirkleistung
VA
Scheinleistung
var
Blindleistung
cos ϕ
Leistungsfaktor
Die Messleitungen und den Zangenadapter mit
dem Prüfling gemäß Bild 94 verbinden. Öffnen
Sie den Zangenadapter und umschließen Sie am
Prüfling den zu messenden Leiter. Falls ge-
wünscht kann mit der Taste 'HILFE' diese An-
schlussinformation direkt am Messgerät abge-
rufen werden, mehrfaches Drücken der Taste
'HILFE' zeigt verschiedene Anschlussmöglich-
keiten an.
Energierichtung
Bild 94: Anschluss der Messleitungen und des Zan-
genadapters
