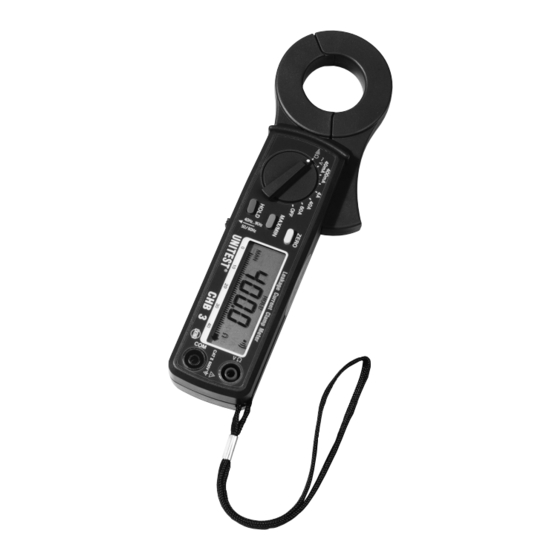

Unitest CHB 3 Bedienungsanleitung
Verwandte Anleitungen für Unitest CHB 3
Inhaltszusammenfassung für Unitest CHB 3
- Seite 1 ® ® UNITEST Bedienungsanleitung Instruction Manual Istruzioni per l'uso Mode d´emploi Manual de instrucciones CHB 3...
-
Seite 2: Inhaltsverzeichnis
Inhaltsverzeichnis Inhaltsverzeichnis Seite 1.0 Einleitung/Lieferumfang ..........3 2.0 Transport und Lagerung ..........4 3.0 Sicherheitsmaßnahmen ..........4 4.0 Bedienelemente und Anschlüsse ......6 5.0 Durchführung von Messungen ........7 5.1 Vorbereitung und Sicherheitsmaßnahmen ....7 5.2 Durchführen von Strommessungen ......8 5.3 Durchführen von Spannungsmessungen ....8 5.4 Durchführen von Widerstandsmessungen und Durchgangsprüfungen ........9 5.5 MIN/MAX-Messung ..........10 6.0 Wartung ..............10... -
Seite 3: Einleitung/Lieferumfang
Verletzungen des Anwenders bzw. Beschädigungen des Gerätes eintreten. 1.0 Einleitung / Lieferumfang Die UNITEST Stromzange CHB 3 ist ein universell einsetz- bares Instrument. Das Messgerät wird nach den Normen gebaut und gewährleistet ein sicheres und zuverlässiges Ar- beiten. Die Stromzange ist im handwerklichen und indu- striellen Bereich eine wertvolle Hilfe. -
Seite 4: Transport Und Lagerung
Einschalten eine Aklimatisierung von mindestens 2 Stun- den. 3.0 Sicherheitsmaßnahmen Die UNITEST Stromzange CHB 3 wurde gemäß den Sicher- heitsbestimmungen IEC 1010, EN 61010 für elektronische Messgeräte gebaut, geprüft und hat das Werk in sicher- heitstechnisch einwand-freiem Zustand verlassen. Um die- sen Zustand zu erhalten, muss der Anwender die Sicher- heitshinweise in dieser Anleitung beachten. -
Seite 5: Sicherheitshinweise
Sicherheitshinweise Die Messleitungen und Prüfspitzen dürfen nur an den vorgesehenen Handgriffen angefaßt werden. Das Be- rühren der Prüfspitzen ist unter allen Umständen zu vermeiden. Bei sämtlichen Arbeiten müssen die Unfallverhü- tungsvorschriften der gewerblichen Berufsgenossen- schaften für elektrische Anlagen und Betriebsmittel beachtet werden. -
Seite 6: Bedienelemente Und Anschlüsse
Bedienelemente / Anschlüsse und Display 4.0 Bedienelemente und Anschlüsse 1. Messwertaufnehmer (Stromzange) 2. Messart-Wahlschalter mit EIN/AUS-Schalter) 3. HOLD-Taste zum "festhalten" von Messwerten 4. MIN/MAX-Wertfunktion 5. Relativwert: Mit der ZERO Taste kann die Anzeige auf Null gesetzt werden, um den relativen Wert zu einem Messwert zu ermitteln 6. -
Seite 7: Durchführen Von Messungen
Durchführen von Messungen 5.0 Durchführung von Messungen 5.1 Vorbereitung und Sicherheitsmaßnahmen Batterien einlegen: Bevor das Gerät in Betrieb genommen wird, müssen die Bat- terien eingelegt werden. Dazu wird folgendermaßen vorge- gangen. Das Gerät muss vom Messkreis getrennt und alle Messleitungen entfernt werden. Das Gehäuse wird geöffnet, indem die Schraube auf der Rückseite des Gerätes gelöst wird und der Batte- riefachdeckel in Pfeil-richtung gezogen wird. -
Seite 8: Durchführen Von Strommessungen
Durchführen von Messungen 5.2 Durchführen von Strommessungen Vor dem Umschalten auf eine neue Funktion oder einen anderen Messbereich ist die Zange stets vom Prüfob- jekt zu entfernen. Den Messart-Wahlschalter (2) entsprechend dem zu erwartenden Strom auf Stellung "60 A;/40 A;/4 A;/400 mA;/40 mA;"... -
Seite 9: Durchführen Von Spannungsmessungen
Durchführen von Messungen 5.3 Durchführen von Spannungsmessungen Es dürfen nicht mehr als 600 V AC/DC an den Ein- gangsbuchsen angelegt werden. Bei Überschreiten dieser Grenzwerte droht eine Beschädigung des Gerä- tes und eine Gefährdung des Bedieners. Vor dem Umschalten auf eine neue Funktion oder einen anderen Messbereich sind die Messleitungen stets vom Prüfobjekt zu entfernen. -
Seite 10: Min/Max-Messung
Wartung / Batteriewechsel Wenn die Anzeige während der Messung nicht ein- sehbar ist, kann der Messwert mit dem Schalter (3) "HOLD" festgehalten werden. Danach werden die Messleitungen vom Messobjekt entfernt und der auf der Anzeige gespeicherte Wert abgelesen. Ist der Durchgangswiderstand kleiner als ca. 40 Ω, er- tönt ein Piepton. - Seite 11 Wenn in der linken oberen Ecke der Anzeige das Sym- bol für Batterie erscheint, muss die Batterie ausge- tauscht werden. Bitte wie folgt vorgehen: Die UNITEST Stromzange CHB 3 vom Messkreis tren- nen und alle Messleitungen entfernen. Das Gerät ausschalten. Das Gehäuse wird geöffnet, indem die Schraube auf der Rückseite des Gerätes gelöst wird und der Batte-...
-
Seite 12: Kalibrierintervall
Technische Daten 6.3 Kalibrierintervall Um die angegeben Genauigkeiten der Meßergebnisse zu er- halten, muß das Gerät regelmäßig durch unseren Werks- service kalibriert werden. Wir empfehlen ein Kalibrierinter- vall von einem Jahr. Bei häufigem Einsatz des Gerätes bzw. bei Anwendungen unter rauhen Bedingungen sind kürzere Fristen zu empfehlen. - Seite 13 Technische Daten Wechselstrom Messbereich Auflösung Genauigkeit 50 Hz/60 Hz 40 Hz … 1 kHz AC 0 – 40 mA 10 µA ±(1,5 % v.M. +3 D ±(2,0 % v.M. +5 D) AC 0 – 400 mA 100 µA ±(1,5 % v.M. +3 D) ±(2,0 % v.M. +5 D) AC 0 –...
- Seite 14 Garantie 24 Monate Garantie UNITEST-Geräte unterliegen einer strengen Qualitätskon- trolle. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 24 Monaten (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt, sofern das Gerät ohne Fremdeinwirkung Funk- tionsstörungen zeigt und es ungeöffnet an uns zurückge-...
- Seite 15 ® ® UNITEST Bedienungsanleitung Instruction Manual Istruzioni per l'uso Mode d´emploi Manual de instrucciones CHB 3...
- Seite 29 ® ® UNITEST Bedienungsanleitung Instruction Manual Istruzioni per l'uso Mode d´emploi Manual de instrucciones CHB 3...
- Seite 43 ® ® UNITEST Bedienungsanleitung Instruction Manual Istruzioni per l'uso Mode d´emploi Manual de instrucciones CHB 3...
- Seite 57 ® ® UNITEST Bedienungsanleitung Instruction Manual Istruzioni per l'uso Mode d´emploi Manual de instrucciones CHB 3...
- Seite 71 Qualitätszertifikat • Certificate of Quality Certificat de Qualité • Certificado de calidad Die BEHA-Gruppe bestätigt The BEHA Group confirms Le groupe BEHA déclare que El grupo BEHA declara que el hiermit, dass das erworbene herein that the unit you have l´appareil auquel ce document producto adquirido ha sido ca- Produkt gemäß...
