Messung des Erdungswiderstandes (Erdschleifenmessung) mit zwei Stromzangen
Zur Durchführung dieser Messung benötigen Sie das
UNITEST Erd-Mess-Set (Best.-Nr. 1227),und zwei
UNITEST Zangenadapter (Best.-Nr. 1245).
5.9.1 Durchführung der Messung
Die 4-polige Messleitung aus dem Erd-Mess-Set
(Best.-Nr.1227) an den 4-poligen Messanschluss
(17) des UNITEST 0100-EUROtest anschließen.
Den ersten UNITEST Zangenadapter (Best.-Nr.
1245) an die Anschlüsse H/S und E/ES anschließen.
Den zweiten UNITEST Zangenadapter Best.-Nr.
1245 an die beiden Messanschlüsse C1 (14) C2/P
(15) anschließen, siehe Bild 37.
Den UNITEST 0100-EUROtest mit der Taste
'EIN/AUS' einschalten, den Drehschalter 'Mes-
sfunktion' auf die Funktion (12) RE Erdungswider-
stand stellen.
Die Funktion Re
F1 (FUNK) auswählen, dazu die Funktionstaste F1
ggf. mehrfach drücken. Die ausgewählte Funktion
wird in der oberen Anzeigezeile nochmals darge-
stellt, Anzeige Re

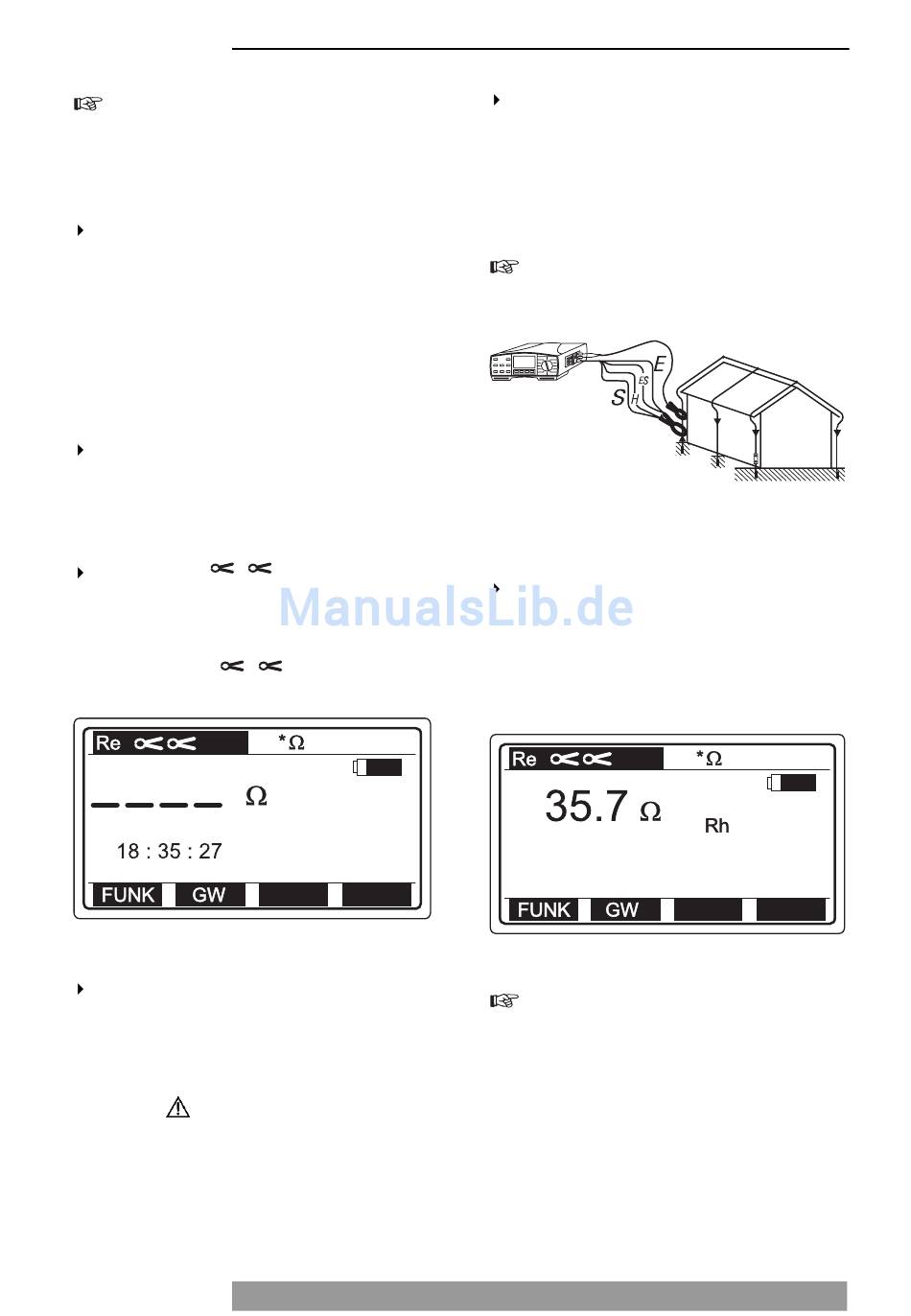

Bild 36: Menü Erdungswiderstand
Falls gewünscht, den Grenzwert für den Er-
dungswiderstand einstellen. Falls der Messwert
größer als der eingestellte Grenzwert ist, so wird
bei der Messung auf der LC-Anzeige die Mel-
dung 'Wert über Grenzwert' zusammen mit dem
Zeichen angezeigt. Zur Einstellung des
Grenzwertes siehe Abschnitt 5.7.1. Der Grenz-
wert lässt sich von 1Ω bis 100Ω einstellen.
über die Funktionstaste
.
Schließen Sie die beiden Zangenadapter gemäß
Bild 37 an Ihren zu messenden Erder an. Falls
gewünscht kann mit der Taste 'HILFE' die An-
schlussinformation direkt am Messgerät abge-
rufen werden, mehrfaches Drücken der Taste
'HILFE' zeigt die Anschlussmöglichkeiten an.
Achten Sie darauf, dass die beiden Zangenad-
apter einen Abstand von > 0,25 m haben !
Bild 37: Anschluss der Messleitungen und Zangen-
adapter
Die Taste 'START' kurz drücken, die Messung
wird gestartet und läuft solange bis die Taste
'START' nochmals gedrückt wird. Das Messer-
gebnis wird gemäß dem nachstehenden Bei-
spiel angezeigt.
Bild 38: Anzeige Messwert
Das angezeigte Messergebnis falls gewünscht
speichern. Dazu die Taste 'SPEICHERN' am
Messgerät drücken, anschließend die ge-
wünschte OBJEKT-/STROMKREIS-/PLATZ-
NUMMER eingeben (weitere Informationen
siehe Abschnitt 7.1. "Speichern von Messer-
gebnissen").
