Unitest Ohmtest 9072 Bedienungsanleitung

Durchgangsprüfer
Vorschau ausblenden
Inhaltsverzeichnis

Werbung

Verfügbare Sprachen

Verfügbare Sprachen

Quicklinks

Diese Anleitung herunterladen
PTDB90720000-01.qxd
18.10.2005
15:34 Uhr
Seite
®
®
UNITEST
Bedienungsanleitung
Best.-Nr. 9072
Instruction Manual
Cat. No. 9072
Mode d'emploi
Réf. 9072
Manual de instrucciones
Ref. 9072
Ohmtest

Werbung

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Unitest Ohmtest 9072

Inhaltszusammenfassung für Unitest Ohmtest 9072

  • Seite 1 PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite ® ® UNITEST Bedienungsanleitung Best.-Nr. 9072 Instruction Manual Cat. No. 9072 Mode d’emploi Réf. 9072 Manual de instrucciones Ref. 9072 Ohmtest...

  • Seite 2: Inhaltsverzeichnis

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Inhalt Inhalt Seite 1.0 Einleitung/Lieferumfang ......3 2.0 Transport und Lagerung ......3 3.0 Sicherheitsmaßnahmen ......4 4.0 Bedienelemente und Anschlüsse ....4 5.0 Durchführung von Prüfungen ......4 5.1 Vorbereitung und Sicherheitsmaßnahmen ..4 5.2 Durchführen von Durchgangsprüfungen ..5 6.0 Wartung ............5 6.1 Reinigung ..........5 6.2 Batteriewechsel ..........5 7.0 Technische Daten ........7...

  • Seite 3: Einleitung/Lieferumfang

    Der Durchgangsprüfer ist für den Installationselek- triker und den Servicetechniker in Industrie und Handwerk sowie den Hobbyelektroniker eine wert- volle Hilfe beim Prüfen. Der Ohmtest 9072 zeichnet sich durch folgende Punkte aus: • Optischer und akustischer Durchgangs- und Lei- tungsprüfer •...

  • Seite 4: Sicherheitsmaßnahmen

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Sicherheitsmaßnahmen 3.0 Sicherheitsmaßnahmen Der Durchgangsprüfer wurde gemäß den Sicher- heitsbestimmungen für elektronische Messgeräte gebaut, geprüft und hat das Werk in sicherheits- technisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung beach- ten.

  • Seite 5: Bedienelemente Und Anschlüsse

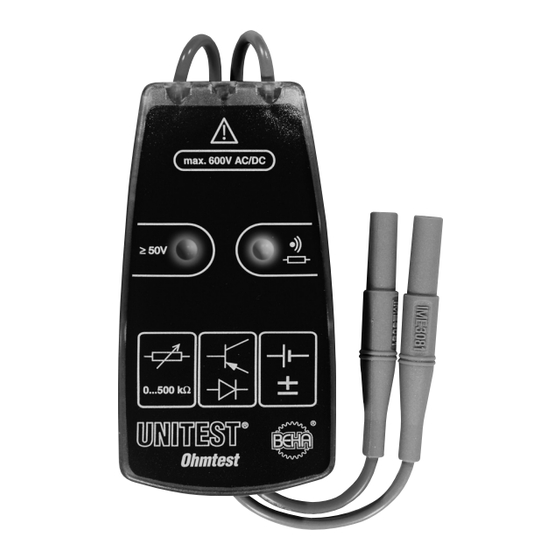

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Bedienelemente/Anschlüsse/Prüfungen 4.0 Bedienelemente und Anschlüsse 1. Messleitungen mit Sicherheitsstecker 2. Optische Durchgangsanzeige 3. Warnlampe für Spannungen größer 50 V 5.0 Durchführen von Prüfungen 5.1 Vorbereitung und Sicherheitsmaßnahmen Achten Sie darauf, dass das Prüfobjekt span- nungsfrei ist. Gegebenenfalls müssen Sie die Spannungsfreiheit feststellen.

  • Seite 6: Wartung

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Wartung/Batteriewechsel 6.0 Wartung Der Durchgangsprüfer benötigt bei einem Betrieb gemäß der Bedienungsanleitung keine besondere Wartung. Sollten während des Betriebes trotzdem Fehler in der Funktion auftreten, wird unser Werks- service das Gerät unverzüglich instandsetzen. 6.1 Reinigung Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann es mit einem feuch- ten Tuch und etwas mildem Haushaltsreiniger ge-...

  • Seite 7: Technische Daten

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Technische Daten 7.0 Technische Daten Durchgangsprüfung ..0...500 kOhm Prüfstrom ......ca. 5 µA Prüfspannung....< 9 V Fremdspannungsanzeige ..50...600 V AC/DC Schutzart ......IP 40 Stromversorgung ....9 V, IEC 6LR61 Maße ........110 x 58 x 24 mm Gewicht ......ca. 150 g Umgebungsbedingungen: Temperaturbereich ....-10°C...55°C Feuchte......max.
  • Seite 8 PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Garantie 24 Monate Garantie Die Geräte unterliegen einer strengen Qualitätskon- trolle. Sollten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 24 Monaten (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt sofern das Gerät ohne Fremd- einwirkung und ungeöffnet an uns zurückgesandt wird.
  • Seite 9 PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite ® ® UNITEST Instruction Manual Cat. No. 9072 Mode d’emploi Réf. 9072 Manual de instrucciones Ref. 9072 Ohmtest...
  • Seite 10 PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Contents Contents page 1.0 Introduction / Scope of supply ....11 2.0 Transport and storage ........11 3.0 Safety............12 4.0 Operating elements and connections ..13 5.0 Measurements ..........13 5.1 Preparation and safety measures ....13 5.2 Continuity-Test..........13 6.0 Maintenance..........14 6.1 Cleaning ............14 6.2 Battery replacement ........14 7.0 Technical Data ..........15...

  • Seite 11: Introduction / Scope Of Supply

    The Ohmtest 9072 is characterized by the following features: • Optic and acoustic continuity and line tester. • Voltage protection up to 600 V .

  • Seite 12: Safety

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Safety Measures 3.0 Safety This instrument is supplied in a perfect and safe condition. In order to maintain this condition and to ensure safe operation the operator must respect the references and warnings contained in this instruction manual. In order to avoid electrical shock: No voltage on the test object.

  • Seite 13: Operating Elements And Connections

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Operating Elements/ Measurements 4.0 Operating Elements and Connections 1. Test lead with safety plug 2. LED for optical continuity test 3. Warning lamp for voltages > 50V 5.0 Measurements 5.1 Preparation and safety measures No voltage on the test object. Make sure that the test leads are undamaged.

  • Seite 14: Maintenance

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Maintenance 6.0 Maintenance Provided it is used in accordance with the instruc- tion manual, the instrument needs no special main- tenance. If the instrument breaks down our service department can offer you a quick and economical re- pair facility.

  • Seite 15: Technical Data

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Technical Data 7.0 Technical Data Continuity Test ....0...500 kΩ Test Current ......approx. 5 µA Test voltage ......<9 V Voltage- protection ......50...600V AC/DC Protective ......IP 40 Power Supply ....9V, IEC 6LR61 Dimensions ......110 x 58 x 24 mm Weight ......approx.
  • Seite 16 18.10.2005 15:34 Uhr Seite Warranty 24 Month Warranty UNITEST instruments are subject to strict quality control. However, should the instrument function improperly during normal use, you are protected by our 24 month warranty (valid only with invoice or re- ceipt).
  • Seite 17 PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite ® ® UNITEST Mode d’emploi Réf. 9072 Manual de instrucciones Ref. 9072 Ohmtest...
  • Seite 18 PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Sommaire Sommaire page 1.0 Introduction / Matériel fourni ....19 2.0 Transport et stokage ........19 3.0 Mesures de sécurité ........20 4.0 Fonctions et branchements ......21 5.0 Réalisation de tests ........21 5.1 Préparation et précautions ......21 5.2 Tests de continuité ........21 6.0 Entretien ............22 6.1 Nettoyage ..........22 6.2 Changement de pile ........22...

  • Seite 19: Introduction / Matériel Fourni

    • Autres applications : tests de résistance, de semi- conducteurs et de polarité Matériel fourni 1 pc UNITEST Ohmtest 1 pc pile 9V IEC6LR61 1 pc pince crocodile 2 pc pointes de touche 1 pc mode d'emploi Transport et stockage Afin d’éviter toute détérioration de l’appareil, il est...

  • Seite 20: Mesures De Sécurité

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Mesures de sécurité Mesures de sécurité Les appareils ont été construits et vérifiés selon les normes de sécurité relatives aux testeurs de tension et ont quitté notre usine en parfait état et en toute sé- curité.

  • Seite 21: Fonctions Et Branchements

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Fonctions et branchements 4.0 Fonctions et branchements 1. Cordons de mesure avec prise de sécurité 2. Indication de continuité optique 3. DIODE pour distinguer les plages de haute ten- sion >50V 5.0 Réalisation des tests 5.1 Préparation et Précautions Avant tout test, vérifier que les circuits de test soient hors tension en utilisant un appareil de...

  • Seite 22: Entretien

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Entretien/Changement de piles 6.0 Entretien Aucun entretien particulier est nécessaire lors de l’utilisation de l’appareil conformément au mode d’emploi. En cas d’anomalie constatée au niveau du fonctionnement, notre S.A.V. réparera votre appareil sans délai. 6.1 Nettoyage Si l’appareil est encrassé...

  • Seite 23: Données Techniques

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Données techniques 7.0 Données techniques Test de Continuité ....0...500kOhm Courant de test ....env. 5µA Tension de test ....< 9V Protection contre tension ......50...600V AC/DC Type de protection: ....IP 40 Alimentation ......9V, IEC 6LR61 Dimensions ......110 x 58 x 24mm Poids ........env.

  • Seite 24: Réalisation Des Mesures

    Seite Réalisation des mesures 24 mois de garantie Chaque appareil de la gamme ”UNITEST a subi un contrôle individuel de qualité. Ces appareils sont couverts par une garantie de 2 ans, pièces et main- d’oeuvre à partir de la date d’achat. Seulement va- lable avec la facture.
  • Seite 25 PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite ® ® UNITEST Manual de instrucciones Ref. 9072 Ohmtest...
  • Seite 26 PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Indice Índice página 1.0 Introducción / Volumen de entrega ....27 2.0 Transporte y almacenamiento ....27 3.0 Medidas de seguridad ........28 4.0 Elementos y conexiones ......29 5.0 Realización de pruebas ......29 5.1 Preparación e medidas de seguridad ..29 5.2 Test de continuidad ........29 6.0 Mantenimiento ..........30 6.1 Limpieza ............30...

  • Seite 27: Introducción/Volumen De Entrega

    • Pruebas para bombillas incandescentes, fusibles, cableados y redes de distribución • Otras aplicaciones: pruebas de resistancia, de se- miconductores y de polaridad Los accesorios suministrados contienen: UNITEST Ohmtest batería 9V, IEC 6LR61 pinza cocodrilo puntas de prueba Manual de instrucciones Transporte y almacenamiento Conserve el embalaje original para un envío poste-...

  • Seite 28: Medidas De Seguridad

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Medidas de seguridad Medidas de seguridad El Ohmtest ha sido construido de acuerdo con las disposiciones de seguridad correspondientes a los aparatos electrónicos de medición y comprobación y ha salido de fábrica en estado perfecto de seguri- dad técnica.

  • Seite 29: Elementos Y Conexiones

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Elementos y conexiones/pruebas 4.0 Elementos y conexiones 1. Cables de medición con fichas de seguridad 2. Indicación óptica de continuidad 3. Luz de aviso para tensiones mayores de 50 V 5.0 Realización de pruebas 5.1 Preparación e medidas de seguridad Antes de probar todo diodo se debe asegurar que el diodo a probar no esté...

  • Seite 30: Mantenimiento

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Mantenimiente / Reemplazo de baterías 6.0 Mantenimiento Utilizado de acuerdo al manual de instrucciones, el instrumento no requiere ningún mantenimiento es- pecial. Si a pesar de ello surgiera algún desperfecto en la función, nuestro servicio técnico se ocupará de controlar el instrumento.

  • Seite 31: Datos Técnicos

    PTDB90720000-01.qxd 18.10.2005 15:34 Uhr Seite Datos técnicos 7.0 Datos técnicos Prueba de continuidad ..0...500kOhm Corriente de prueba ..aprox. 5µA Tensión de prueba....< 9V Protección de tensión ......50...600V AC/DC Protección ......IP 40 Suministro de energía..9V, IEC 6LR61 Dimensiones......110 x 58 x 24mm Peso ........aprox.
  • Seite 32 Seite garantía 24 meses de garantía Los aparatos UNITEST están sometidos a un rigu- roso control de calidad. No obstante, en caso de que en el uso práctico diario surgieran fallos en su fun- cionamiento, concedemos una garantía de 24 meses (sólo válida mediante la factura).
