Messung des Erdungswiderstandes mit Sonden und Stromzange

5.7.2 Anmerkungen zu Erdungswiderstands-
messungen
• Ist der Wert für die Hilfserder- oder Sondenwider-
stände zu hoch (>4kΩ + 100*RE) oder >50kΩ, so
wird das Zeichen
Meldungen 'Hilfserder Rh>xxxΩ' oder 'Sonden-
wid. Rs>xxxΩ' angezeigt. Der Maximalwert 'xxx'
wird für das angezeigte Messergebnis wie folgt be-
rechnet: Rmax= 4kΩ +100*RE.
• Sollte das Messergebnis außerhalb des Messbe-
reiches sein (z.B. bei offenen Messleitungen), so
wird für Re, Rh und Rs >50kΩ angezeigt.
• Sind die Hilfserder oder Sondenwiderstände zu
groß, so dass eine entsprechende Fehlermeldung
erscheint, so kann durch eine der folgenden Maß-
nahmen der Widerstand verkleinert werden z.B.
Befeuchten des Erdreichs im Bereich des Erd-
spießes, Erdspieße tiefer einschlagen, mehrere
Spieße parallel verwenden.
5.8 Messung des Erdungswiderstandes mit
Sonden und Stromzange
In Erdungsanlagen mit mehreren parallel geschal-
teten Erdern wird bei Messungen des Erdungswid-
erstandes der Gesamtwiderstand der Erdungsanla-
ge gemessen. Sollen die Einzelwiderstände der
Erder ermittelt werden (z.B. zur Suche nach abge-
rosteten Erdern), so muss jeder einzelne Erder bei
der Messung aufgetrennt und gemessen werden,
dies ist aber in der Praxis sehr aufwändig, und es
kann durch Ausgleichströme eine Gefährdung des
Benutzers auftreten. Um dieses Messproblem zu
lösen, kann mit dem UNITEST 0100-EUROtest eine
selektive Erdungsmessung mit Stromzangen
durchgeführt werden.
Bei dieser Messung werden zwei Erdspieße (ein
Hilfserder und eine Sonde) gesetzt. Der Messstrom
wird zwischen Hilfserder und Erder eingespeist und
der Spannungsfall zwischen Erder und Sonde ge-
messen. Gleichzeitig wird mit der Stromzange nur
der Teil des Messstromes gemessen, der tatsäch-
lich durch den zu messenden Erder fließt. Teile des
Messstromes, die dabei durch parallel geschaltete
Erder fliessen, beeinflussen das Messergebnis
nicht.
24
zusammen mit einer der
Es können mit dieser Messmethode die Erder einer
Erdungsanlage ohne aufwändiges Auftrennen ein-
zeln gemessen werden.

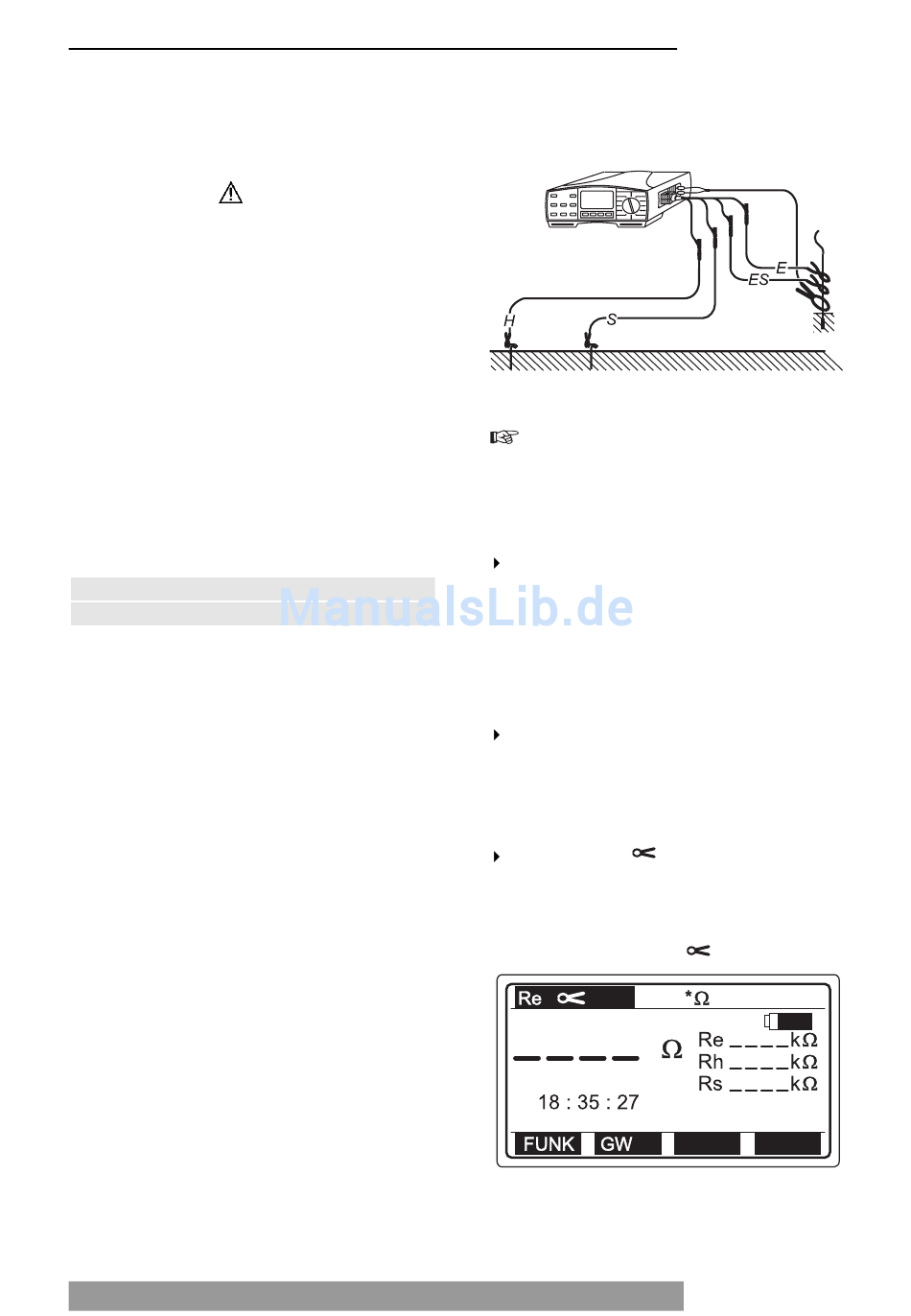

Bild 31: Erdungsmessung mit Zange
Zur Durchführung dieser Messung benötigen
Sie das Erd-Mess-Set (Best.-Nr. 1227) und den
UNITEST Zangenadapter (Best.-Nr. 1245).
5.8.1 Durchführung der Messung
Die 4-polige Messleitung aus dem Erd-Mess-Set
(Best.-Nr.1227) an den 4-poligen Messanschluss
(17) des UNITEST 0100-EUROtest anschließen.
Ebenfalls den UNITEST Zangenadapter (Best.- Nr.
1245) an die beiden Messanschlüsse C1 (14) C2/P
(15) anschließen, siehe Bild 33.
Den UNITEST 0100-EUROtest mit der Taste
'EIN/AUS' einschalten, den Drehschalter 'Mess-
funktion' auf die Funktion (12) RE Erdungswid-
erstand stellen.
Die Funktion Re
(FUNK) auswählen, dazu die Funktionstaste F1
ggf. mehrfach drücken. Die ausgewählte Funk-
tion wird in der oberen Anzeigezeile nochmals
dargestellt, Anzeige Re
Bild 32: Menü Erdungswiderstand
über die Funktionstaste F1
.
