Messung der Auslösezeit t und der Berührungsspannung U B mit Auslösen des FI/RCD

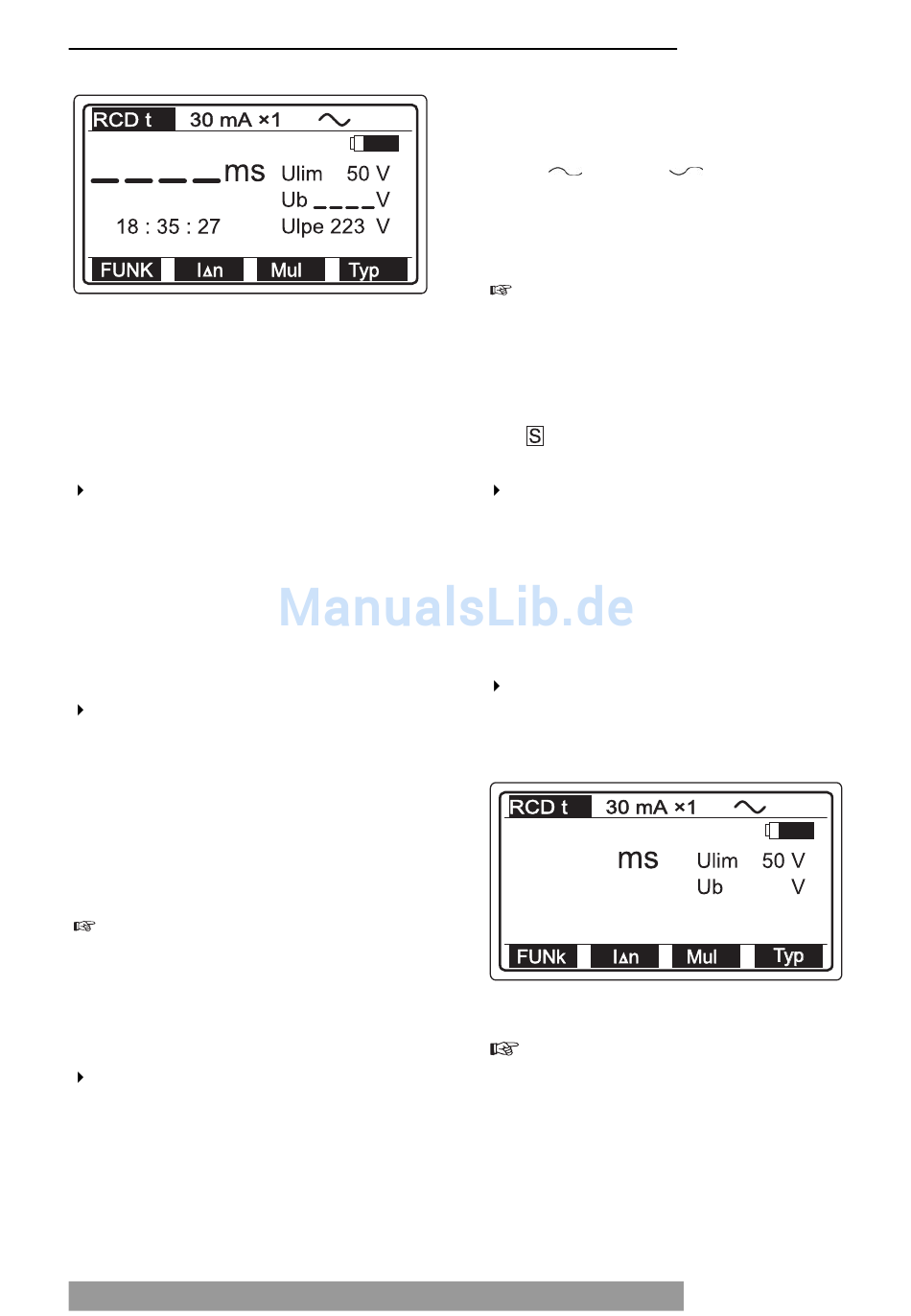

Bild 53: Menü FI/RCD Auslösezeit
Erklärung der angezeigten Werte:
Ulim Grenzwert für die Berührungsspannung
Ub Berührungsspannung bei Nennfehlerstrom
Ulpe Netzspannung UL-PE
Den Nennfehlerstrom des FI/RCD (abhängig
vom zu prüfenden FI/RCD) mit der Funktionsta-
ste F2 (I∆N) auswählen, dazu die Funktionsta-
ste F2 ggf. mehrfach drücken. Der eingestellte
Nennfehlerstrom wird in der oberen Anzeigezei-
le angezeigt. Der Nennfehlerstrom kann auf fol-
gende Werte eingestellt werden: 10, 30, 100,
300, 500, 1000mA.
Den Multiplikator für den Nennfehlerstrom des
FI/RCD mit der Funktionstaste F3 (MUL) aus-
wählen, dazu die Funktionstaste F3 ggf. mehr-
fach drücken. Es können folgende Werte einge-
1 /2
stellt werden x
(50%), x1 (100%), x2 (200%)
und x5 (500%). Der Wert x5 (500%) ist für
einen Nennfehlerstrom von 1000mA nicht ver-
fügbar!
Zur Messung der Auslösezeit von FI/RCD's
nach DIN VDE 0100, Teil 610 den Multiplika-
tor auf x1 (100%) einstellen, alle anderen
Werte können zur Fehlersuche oder für zusätz-
liche Prüfungen verwendet werden.
Den Typ des zu prüfenden FI/RCD und die Pha-
senlage des Prüfstromes mit der Funktionstaste
F4 (Typ) auswählen.
36
• Es können Standard–FI/RCD oder selektive
FI/RCD (Anzeige 'S') eingestellt werden.
• Die Phasenlage des Prüfstromes kann entweder
auf 0°
oder 180°
Die Einstellungen werden in der oberen Anzeigezei-
le dargestellt. Bei der Auswahl 'selektive FI/RCD'
wird in der oberen Anzeigezeile 'S'. angezeigt.
Selektive FI/RCD lösen bei Nennfehlerstrom in-
nerhalb 130...500ms, bei 2-fachem Nennfeh-
lerstrom innerhalb 60...200ms aus. Solche
FI/RCD werden als Haupt-Fehlerstrom-
Schutzeinrichtungen eingesetzt (siehe DIN
VDE 0664 T.10), und tragen das Kennzeichen
.
Die Messleitungen mit dem Prüfling gemäß Bild
50 oder 51 (Seite 34) verbinden. Falls ge-
wünscht kann mit der Taste 'HILFE' diese An-
schlussinformation direkt am Messgerät abge-
rufen werden, mehrfaches Drücken der Taste
'HILFE' zeigt verschiedene Anschlussmöglich-
keiten an.
Die Taste 'START' kurz drücken. Das Messer-
gebnis wird gemäß dem nachstehenden Bei-
spiel angezeigt.
36
Bild 54: Anzeige Messwert
Das angezeigte Messergebnis falls gewünscht
speichern. Dazu die Taste 'SPEICHERN' am
Messgerät oder am COMMANDER 2 drücken,
anschließend die gewünschten OBJEKT-
/STROMKREIS-/PLATZNUMMER eingeben
(weitere Informationen siehe Abschnitt 7.1.
"Speichern von Messergebnissen").
eingestellt werden.
