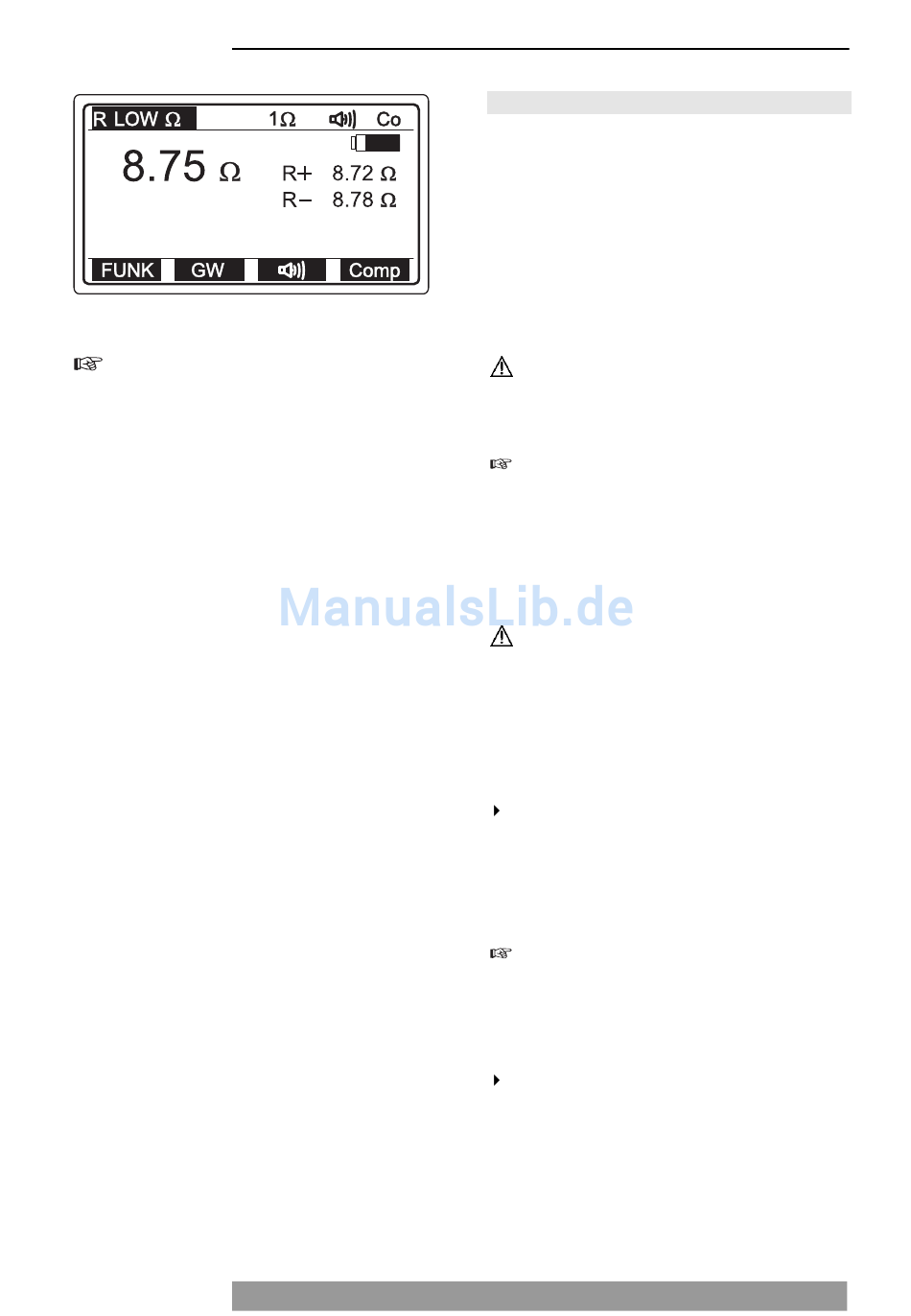

Bild 12: Anzeige Messwert
Das angezeigte Messergebnis falls gewünscht
speichern. Dazu die Taste 'SPEICHERN' am
Messgerät oder am COMMANDER 2 drücken,
anschließend die gewünschte
OBJEKT-STROMKREIS-PLATZNUMMER ein-
geben (weitere Informationen siehe Abschnitt
7.1. "Speichern von Messergebnissen".
5.2.2 Anmerkungen zu Niederohmmessungen
• Liegt eine Spannung größer 10V AC/DC an den
Messleitungen an, so wird die Spannung ange-
zeigt, gleichzeitig erscheint folgende Warnmel-
dung 'Eingangsspng. >30V und ein Signalton er-
tönt. Die weitere Durchführung der Messung wird
gesperrt.
• Sollte der Messwert größer als der Messbereich
sein (z.B. offene Messleitungen) so wird in der LC-
Anzeige der Wert >2000Ω angezeigt!
• Bei dieser Messung wird der Prüfstrom (±200mA)
automatisch umgepolt, es ergeben sich zwei Mess-
werte. Beide Messwerte werden getrennt angezeigt,
zusätzlich wird der Durchschnitt beider Messwerte
angezeigt.
• Die Grenzwerterkennung bezieht sich immer auf
den Durchschnitt beider Messwerte.

Messung des Durchgangs

5.3 Messung des Durchgangs (Funktion 11)
Diese Funktion kann bei der Überprüfung einer Ver-
bindung, bei der Verfolgung von Leitungen bei War-
tungs- oder Reparaturarbeiten elektrischer Anlagen
und Geräte eingesetzt werden. Im Unterschied zur
Niederohmmessung ist hier die Messung solange
aktiv, bis die Taste 'START' nochmals gedrückt
wird. Die Messung erfolgt mit einem Gleichstrom
von ca. 7mA mit einer maximalen Prüfspannung
von ca. 4-7V.
Vor jeder Messung muss sichergestellt sein,
dass die zu prüfenden Anlagenteile span-
nungsfrei sind.
Liegt beim Start der Messung eine Spannung
größer 10V AC/DC an den Messleitungen an,
so wird die Spannung angezeigt, gleichzeitig
erscheint folgende Warnmeldung 'Eingangs-
spng. >10V' und ein Signalton ertönt. Die wei-
tere Durchführung der Messung wird gesperrt.
Wenn während der aktiven Messung die Messlei-
tungen mit der Spannung verbunden werden, so
kann die Sicherung F3 (0,315A/250V mittelträge)
auslösen. Wechsel der Sicherung siehe Abschnitt
9.4 bzw. 9.4.3 Sicherungswechsel.
5.3.1 Durchführung der Messung
Die gewünschte Messleitung an den 4-poligen
Messanschluss (17) des UNITEST 0100-EURO-
test anschließen. Entweder die 3-polige Mess-
leitung oder COMMANDER 2 (lieferbar als Zu-
behör Best.Nr. 1223) verwenden.
Bei der 3-poligen Messleitung nur die An-
schlüsse L (schwarz) und N (blau) verwenden,
der Anschluss PE (grün) kann entweder mit N
verbunden oder auch offen gelassen werden!
Den UNITEST 0100-EUROtest mit der Taste
'EIN/AUS' einschalten, den Drehschalter 'Mess-
funktion' auf die Funktion 11 (R LOWΩ / Durch-
gang) stellen.
15
