Messung des Erdungswiderstandes (Erdschleifenmessung) mit zwei Stromzangen
Zur Kontrolle der Messung vertauschen Sie die
Anschlüsse für Sonde und Hilfserder oder Sie
versetzen den Erdspieß für die Sonde ca. 1...2m
in Richtung Erder (bzw. anschließend in Rich-
tung Hilfserder) und messen nochmals. Zeigt
das Messgerät bei allen drei Messanordnungen
vergleichbare Messwerte an, so liegt die Sonde
außerhalb der vom Erder und Hilfserder erzeug-
ten Spannungstrichter im Bereich der Bezugs-
erde. Zeigt das Messgerät größere Abweichun-
gen an, so liegt die Sonde eventuell im
Spannungstrichter des Erders oder des Hilfser-
ders. Um dies zu umgehen, gibt es zwei Mög-
lichkeiten:
A:
Vergrößern Sie den Abstand zwischen
Erder und Hilfserder
oder,
B:
setzen Sie den Erdspieß für die Sonde, wie
in Bild 30 (Seite 23) gezeigt, auf einen Punkt
der Geraden außerhalb des Spannungs-
trichters, und wiederholen Sie dies Mes-
sung nochmals
5.8.2
Anmerkungen zu
Erdungswiderstandsmessungen
• Ist der Wert für die Hilfserder- oder Sondenwider-
stände zu hoch (>4kΩ + 100*RE) oder >50kΩ, so
wird das Zeichen
zusammen mit eine der Mel-
dungen 'Hilfserder Rh>xxxΩ' oder 'Sondenwid.
Rs>xxxΩ' angezeigt. Der Maximalwert xxx wird
für das angezeigte Messergebnis wie folgt be-
rechnet: Rmax= 4kΩ+100*RE.
• Sollte das Messergebnis außerhalb des Messbe-
reiches sein (z.B. bei offenen Messleitungen), so
wird für Re, Rh und Rs >50kΩ angezeigt.
• Wenn der mit dem Zangenadapter gemessene
Strom weniger als 0,5mA beträgt, so wird die Mel-
dung 'Mess-Strom <0,5mA' angezeigt. Dies ist ein
Hinweis, dass das Messergebnis ungenau sein
kann. Falls das Verhältnis vom gesamten Er-
dungswiderstand zum Widerstand des Erders
(Rges/Re) kleiner als 100 ist, ist das Messergeb-
nis trotzdem korrekt.
26
• Wenn ein Strom von mehr als 2,5A im Zangen-
adapter fließt, so wird die Meldung 'Stör-Strom
> 2,5A' angezeigt. Dies ist ein Hinweis, dass das
Messgebnis ungenau sein kann. Diese Fehler-
meldung zeigt einen vorhandenen Ausgleich-
strom im Erder an.
• Sind die Hilfserder oder Sondenwiderstände zu
groß, so dass eine entsprechende Fehlermeldung
erscheint, so kann durch eine der folgenden Mass-
nahmen der Widerstand verkleinert werden, z.B.
Befeuchten des Erdreichs im Bereich des Erd-
spießes, Erdspieße tiefer einschlagen, mehrere
Spieße parallel verwenden.
5.9 Messung des Erdungswiderstandes
(Erdschleifenmessung) mit zwei Stromzangen
Bei Erdungsanlagen mit untereinander verbunde-
nen Erdern, die eine geschlossene Schleife bilden
(z.B. die Blitzschutzanlage eines Hauses) kann mit-
tels zwei Stromzangen der Erdungswiderstand
jeder Erdschleife schnell und sicher ermittelt wer-
den. Dazu wird mit einer Stromzange ein Mess-
strom in die Erdschleife induziert, mit einer zweiten
Zange wird in einem Abstand von >0,25m der Strom
durch den Erder gemessen und daraus der Wider-
stand der Erdschleife für den jeweiligen Erder er-
mittelt. Das Setzen von Sonden und Hilfserdern ist
nicht notwendig, deshalb ist dies eine sehr schnel-
le und praxisgerechte Messung.

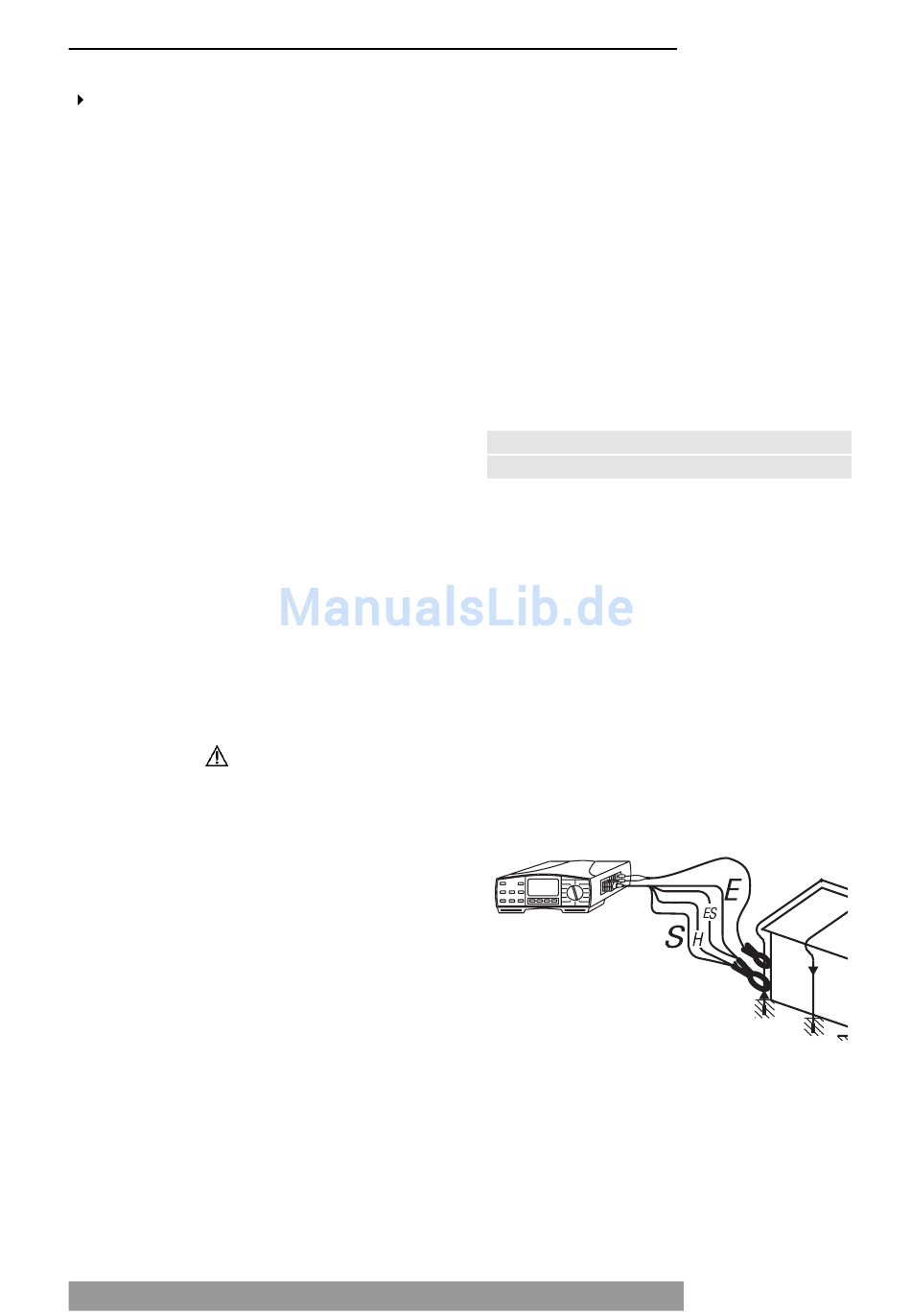

Bild 35: Erdungsmessung mit zwei Zangen
