5.2 Niederohmmessung R LOWΩ (Funktion 11)
Diese Messung dient der Überprüfung von Schutz-
leitern, Erdungsleitern und Potentialausgleichslei-
tern auf niederohmigen Durchgang. Ebenso können
mittels Auftrennen der Brücke zwischen PE und N
falsch angeschlossene Steckdosen (N und PE ver-
tauscht) erkannt werden. Angewendet wird die Nie-
derohmmessung in der Praxis immer dann, wenn
zum Schutz gegen gefährliche Körperströme nie-
derohmige Verbindungen zwischen Schutzleitern
und Potentialausgleichsleitern überprüft werden
müssen.
Die Messung erfolgt mit einem Gleichstrom von
>200mA mit einer maximalen Prüfspannung von ca.
4-7V. Bei der Messung wird der Prüfstrom umge-
polt.
Vor jeder Messung muss sichergestellt sein,
dass die zu prüfenden Anlagenteile span-
nungsfrei sind.
Liegt eine Spannung größer 10V AC/DC an den
Messleitungen an, so wird die Spannung an-
gezeigt, gleichzeitig erscheint folgende Warn-
meldung 'Eingangsspng. >10V', und ein Sign-
alton ertönt. Die weitere Durchführung der
Messung wird gesperrt.
5.2.1 Durchführung der Messung
Die gewünschte Messleitung an den 4-poligen
Messanschluss (17) des UNITEST 0100-EURO-
test anschließen. Entweder die 3-polige Mess-
leitung oder COMMANDER 2 (lieferbar als Zu-
behör Best.Nr. 1223) verwenden.
Bei der 3-poligen Messleitung nur die An-
schlüsse L (schwarz) und N (blau) verwenden,
der Anschluss PE (grün) kann entweder mit N
verbunden oder auch offen gelassen werden!
Niederohmmessung R LOWΩ
Den UNITEST 0100-EUROtest mit der Taste
'EIN/AUS' einschalten, den Drehschalter 'Mess-
funktion' auf die Funktion 11 (R LOWΩ) / Durch-
gang stellen.
Die Funktion R LOWΩ über die Funktionstaste
F1 (FUNK) auswählen. Die ausgewählte Funkti-
on wird in der oberen Anzeigezeile nochmals
dargestellt, Anzeige 'R LOWΩ'.

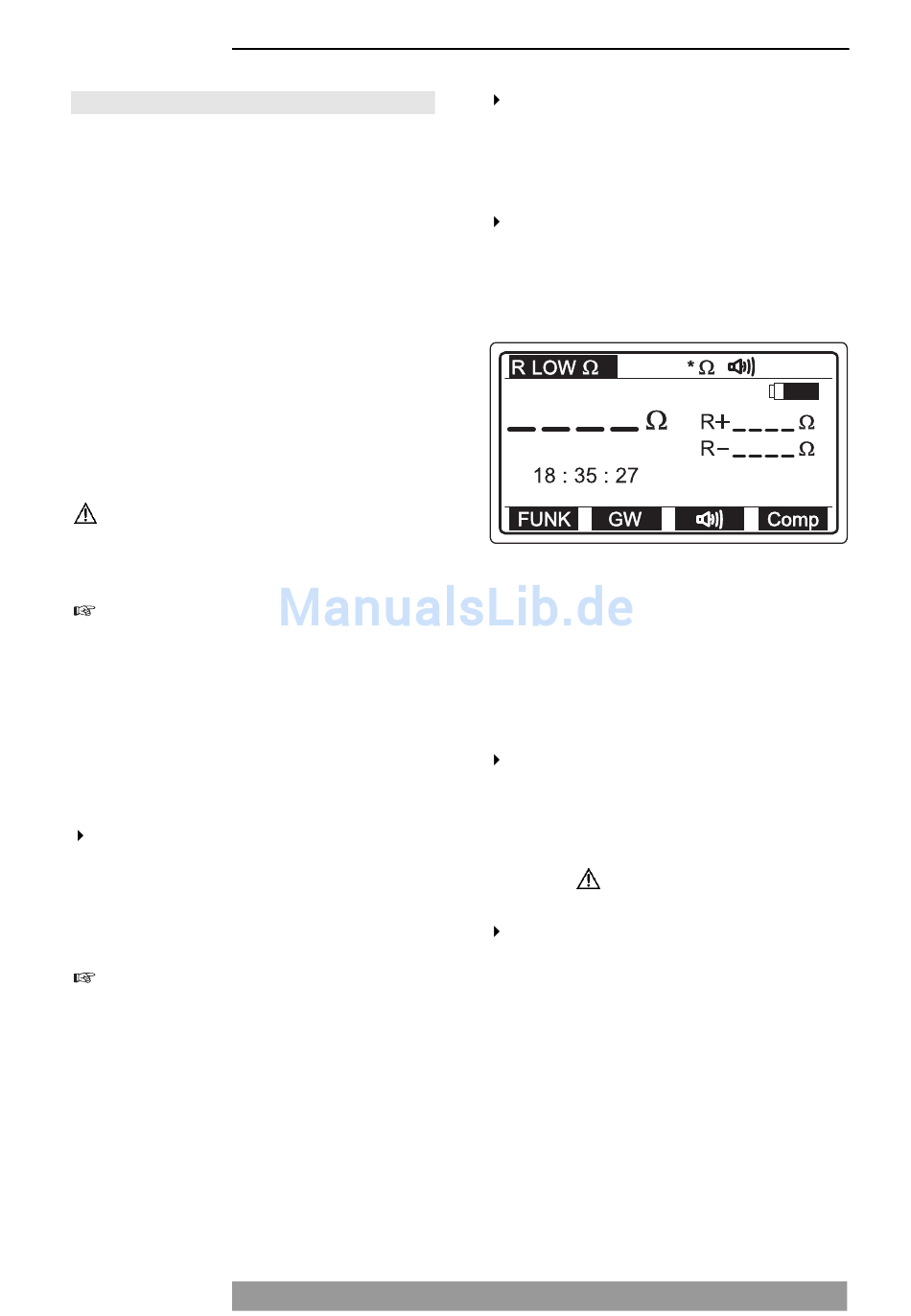

Bild 8: Menü Niederohmmessung
Erklärung der angezeigten Werte:
*Ω
Kein Grenzwert eingestellt
R+
Messwert für positiven Prüfstrom
R-
Messwert für negativen Prüfstrom
15:35:27 Zeitanzeige über Echtzeituhr
Falls gewünscht, den Grenzwert für die Nieder-
ohmmessung einstellen. Falls der Messwert
größer als der eingestellte Grenzwert ist, so wird
bei der Messung auf der LC-Anzeige die Mel-
dung 'Wert über Grenzwert' zusammen mit dem
Zeichen
angezeigt.
Zur Einstellung des Grenzwertes zuerst die
Funktionstaste F2 (GW) drücken, um in das Ein-
stellmenü für die Grenzwerte zu gelangen, siehe
Bild 9:
13
