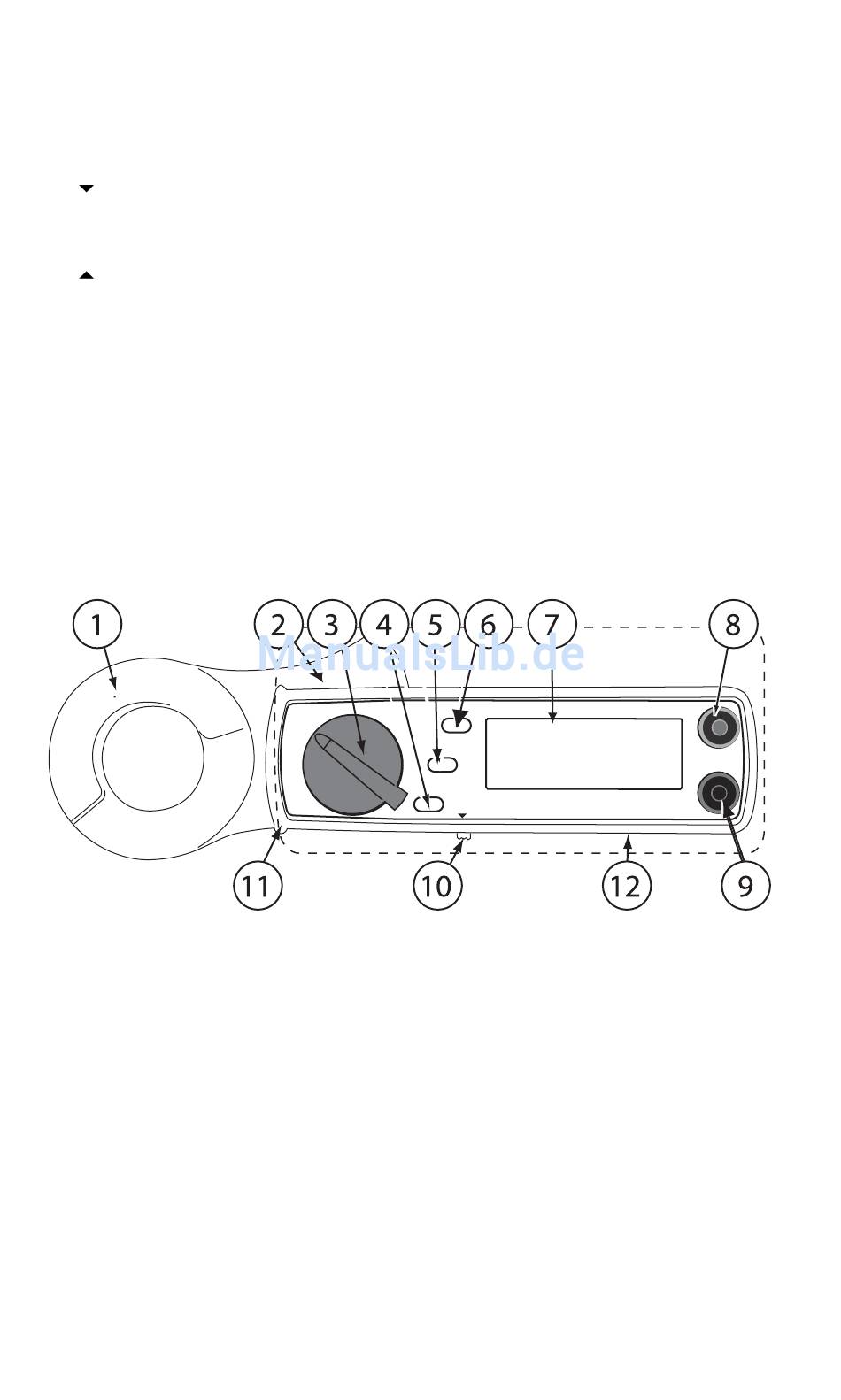

4.0 Bedienelemente und Anschlüsse
1.) Messwertaufnehmer (Stromzange)
2.) Zangenöffnungshebel
3.) Messart-Wahlschalter mit EIN/AUS-Schalter, ~mA, ~A und ~V.
4.)
Taste zur Auswahl von MAX/MIN, HOLD und PEAK bzw. zur Auswahl der einzelnen
harmonischen Oberwellen (1...99, rückwärts).
5.)
Taste zum Beenden von MAX/MIN, HOLD und PEAK bzw. zur Auswahl der einzelnen
harmonischen Oberwellen (1...99, vorwärts).
6.) FUNC Taste zur Auswahl der Funktion Harmonic, Harmonic %, THD % und C.F.
7.) Digitale-Anzeige
8.) Eingangsbuchsen für Spannungs-, Frequenzmessung
9.) Eingansbuchse COM
10.) Umschalter, Grundfrequenz 50/60 Hz (wird nur für die Oberwellenmessung
benötigt).
11.) Griffbereich mit Griffschutzkragen
12.) Batteriefach (auf Geräterückseite)
4.1

Anzeigeelemente

13.) Harmonic: Oberwellenmesssung
14.) Anzeige Messergebnis, die Anzeige "----" bedeutet, dass das Messergebnis
ausserhalb d.h. unterhalb des Messbereichs liegt.
15.) Pk: Peak-Messung
16.) Min/Max: Minimalwert oder Maximalweert
17.) H: Data Hold
18. und 19.) THD: Oberwellenmessung Gesamtoberschwingungsgehalt
20. und 21.) Anzeigei für AU (Frequenzmodus auto) und Frequenz 50 oder 60 Hz
22.) Messbereichsanzeige mVA
23. und 26.) Anzeige der Oberwelle von 1...99
