Messungen von Oberwellen bei Strom
Die Taste 'START' kurz drücken, die Messung
wird gestartet. Der Gesamtstrom und der Klirr-
faktor (THD, Total Harmonic Distortion) werden
angezeigt. Wahlweise können mit der Funkti-
onstaste F2 (ANZ) die Einzelwerte für die Grund-
welle und die Oberwellenanteile abgerufen wer-
den. Drücken Sie dazu die Funktionstaste F2
(ANZ) mehrfach, die Messwerte werden gemäß
den nachstehenden Beispielen angezeigt.

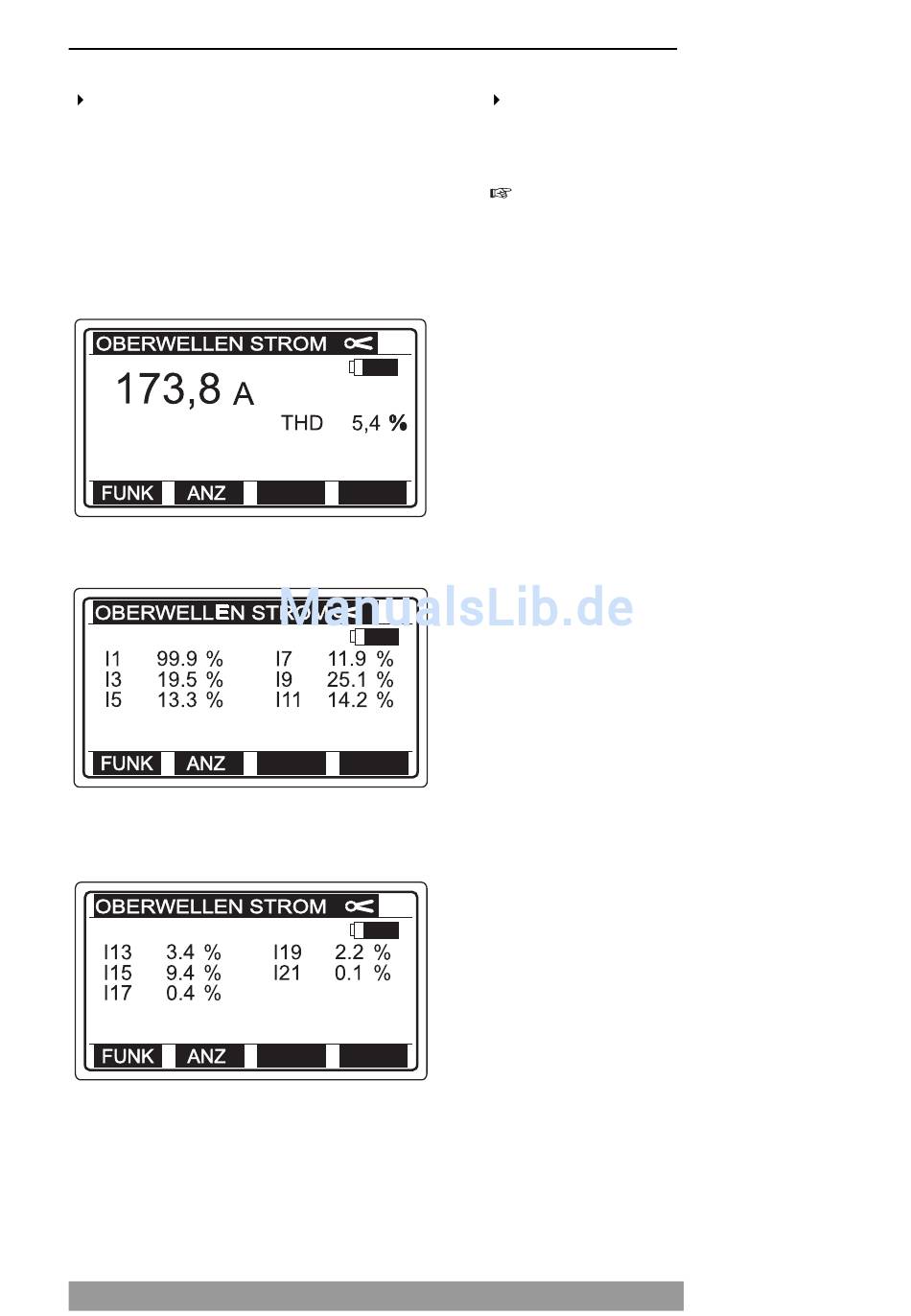

Bild 106: Anzeige Gesamtstrom und Klirrfaktor
Bild 107: Anzeige Grundwelle und 3 bis 11 Ober-
welle
Bild 108: Anzeige 13 bis 21 Oberwelle
64
Die Taste 'START' nochmals kurz drücken, die
Messung wird beendet, die letzten Messergeb-
nisse bleiben angezeigt.
Das angezeigte Messergebnis falls gewünscht
speichern. Dazu die Taste 'SPEICHERN' am
Messgerät drücken, anschließend die ge-
wünschte OBJEKT-/STROMKREIS-/PLATZ-
NUMMER eingeben (weitere Informationen
siehe Abschnitt 7.1. "Speichern von Messer-
gebnissen").
5.30.2 Anmerkungen zur Messungen von
Oberwellen bei Strom
Der Bereich für den Eingangsstrom beträgt
10mA...200A, falls die Eingangswerte außerhalb
dieser Bereiche liegen, wird eine entsprechende
Meldung angezeigt. Es können dann auch keine
Messwerte angezeigt werden. Als Anzeige für den
Klirrfaktor (THD) und die einzelnen Grund- und
Oberwellenanteile erscheint '****'.
