Automatische FI/RCD-Analyse
5.16.1 Durchführung der Messung
Die gewünschte Messleitung an den 4-poligen
Messanschluss (17) des UNITEST 0100-EURO-
test anschließen. Entweder den COMMANDER 1
oder die 3-polige Messleitung verwenden.
Den UNITEST 0100-EUROtest mit der Taste
'EIN/AUS' einschalten, den Drehschalter 'Mess-
funktion' auf die Funktion (4) FI/RCD stellen.
Die Funktion FI/RCD-ANALYSE über die Funkti-
onstaste F1 (FUNK) auswählen, dazu die Funk-
tionstaste F1 ggf. mehrfach drücken. Die aus-
gewählte Funktion wird in der oberen
Anzeigezeile nochmals dargestellt, Anzeige
'ANALY'.

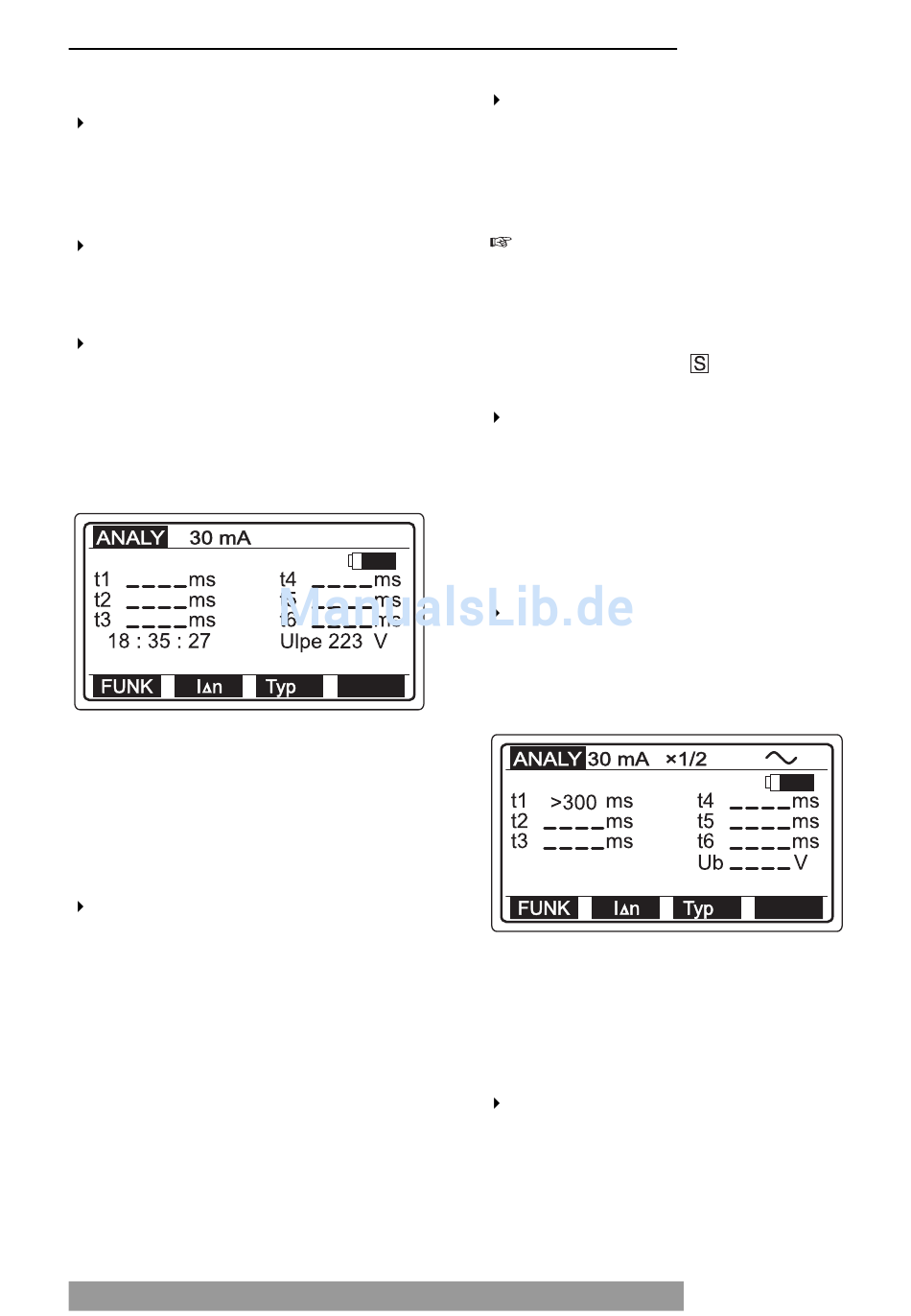

Bild 57: Menü FI/RCD-Analyse
Erklärung der angezeigten Werte:
t1 ... t6 Auslösezeiten bei den einzelnen
Prüfungen
Ulpe
Netzspannung UL-PE
Den Nennfehlerstrom des FI/RCD (abhängig
vom zu prüfenden FI/RCD) mit der Funktionsta-
ste F2 (I∆N) auswählen, dazu die Funktionsta-
ste F2 ggf. mehrfach drücken. Der eingestellte
Nennfehlerstrom wird in der oberen Anzeigezei-
le angezeigt. Der Nennfehlerstrom kann auf fol-
gende Werte eingestellt werden: 10, 30, 100,
300, 500mA.
40
Den Typ des zu prüfenden FI/RCD mit der Funkti-
onstaste F3 (Typ) auswählen, es können Standard–
FI/RCD oder selektive FI/RCD (Anzeige 'S') einge-
stellt werden. Bei der Auswahl 'selektive FI/RCD'
wird in der oberen Anzeigezeile 'S'. angezeigt.
Selektive FI/RCD lösen bei Nennfehlerstrom in-
nerhalb 130...500ms, bei 2-fachem Nennfehler-
strom innerhalb 60...200ms aus. Solche FI/RCD
werden als Haupt-Fehlerstrom-Schutzeinrichtun-
gen eingesetzt (siehe DIN VDE 0664 T.10), und
tragen das Kennzeichen
Die Messleitungen mit dem Prüfling gemäß Bild
50 oder 51 (Seite 34) verbinden. Falls ge-
wünscht kann mit der Taste 'HILFE' diese An-
schlussinformation direkt am Messgerät abge-
rufen werden, mehrfaches Drücken der Taste
'HILFE' zeigt verschiedene Anschlussmöglich-
keiten an.
Die Taste 'START' kurz drücken. Der erste Prüf-
schritt wird gestartet, dabei darf der FI/RCD
nicht auslösen. Das Messergebnis wird gemäß
dem nachstehenden Beispiel kurz angezeigt.
Bild 58: Menü FI/RCD-Analyse, Prüfschritt 1
Erklärung der angezeigten Werte:
t1
Auslösezeit beim ersten Prüfschritt
Ub
Berührungsspannung
Nach erfolgreicher Durchführung des ersten
Prüfschrittes wird automatisch der zweite Prüf-
schritt (Prüfstrom 0,5*I∆N, Phasenlage 180°)
und anschließend der dritte Prüfschritt (Prüf-
strom 1*I∆N, Phasenlage 0°) durchgeführt, die
einzelnen Messergebnisse werden in der LCD
angezeigt.
.
