Messung der Schleifenimpedanz Zs (L-PE) und des Kurzschlussstromes Ik
5.17.1 Durchführung der Messung
Die gewünschte Messleitung an den 4-poligen
Messanschluss (17) des UNITEST 0100-EURO-
test anschließen. Entweder den COMMANDER 1
oder die 3-polige Messleitung verwenden.
Den UNITEST 0100-EUROtest mit der Taste
'EIN/AUS' einschalten, den Drehschalter 'Mess-
funktion' auf die Funktion (2) Zs/Ik stellen.

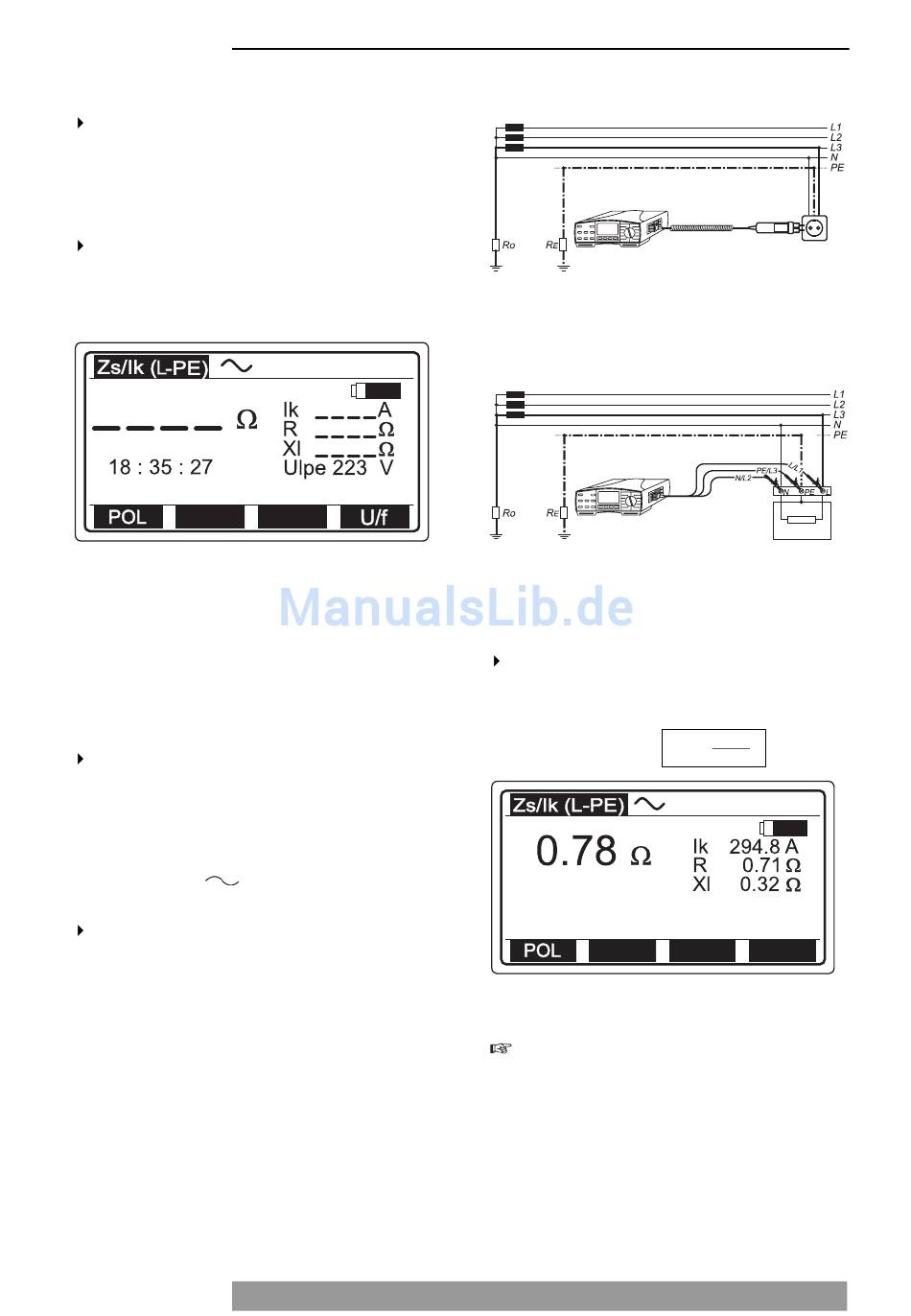

Bild 62: Menü Zs/Ik
Erklärung der angezeigten Werte:
Ik
Kurzschlussstrom
R
Wirk-Widerstandsanteil
Xl
Blind-Widerstandsanteil
Ulpe
Netzspannung UL-PE
Mit der Funktionstaste F1 (POL) kann zusätzlich
die Phasenlage (Polarität) des Prüfstromes aus-
gewählt werden, dazu die Funktionstaste F1
drücken. Die ausgewählte Phasenlage (0° oder
180°) wird in der oberen Anzeigezeile mittels
des Symbols "
" dargestellt.
Die Messleitungen mit dem Prüfling gemäß Bild
63 oder 64 verbinden. Falls gewünscht kann mit
der Taste 'HILFE' diese Anschlussinformation
direkt am Messgerät abgerufen werden, mehr-
faches Drücken der Taste 'HILFE' zeigt ver-
schiedene Anschlussmöglichkeiten an.
Bild 63: Anschluss der Messleitungen mit COM-
MANDER 1
Bild 64: Anschluss der Messleitungen mit 3-poliger
Messleitung
Die Taste 'START' kurz drücken. Das Messer-
gebnis wird gemäß dem nachstehenden Bei-
spiel angezeigt. Der Kurzschlussstrom Ik wird
wie folgt berechnet:
Bild 65: Messwerte Zs/Ik
Das angezeigte Messergebnis falls gewünscht
speichern. Dazu die Taste 'SPEICHERN' am
Messgerät oder am COMMANDER 2 drücken,
anschließend die gewünschte OBJEKT-
/STROMKREIS-/PLATZNUMMER eingeben
(weitere Informationen siehe Abschnitt 7.1.
"Speichern von Messergebnissen").
Unenn
IK
=
Zs
43
