5.1 Batteriewechsel 6.0 Technische Daten 1.0 Einleitung / Lieferumfang Die UNITEST Stromzangen CHB 15, CHB 35 und Zangenadapter CHB 10 sind universell einsetzbare Instrumente. Die Meßgeräte werden nach den Normen gebaut und gewährleisten ein sicheres und zuverlässiges Arbeiten. Die Stromzangen und Zangenadapter sind im handwerklichen und industriellen Bereich eine wertvolle Hilfe.
Seite 3
• Relativwertmessung • • Die UNITEST Stromzangen CHB 15, CHB 35 und Zangenadapter CHB 10 werden komplett mit Meßleitungen geliefert. Überprüfen Sie nach dem Auspacken, ob das Gerät und das Zubehör vollständig vorhanden ist. Auf dem Gerät und in der Bedienungsanleitung vermerkte...
2.0 Sicherheitsmaßnahmen Die UNITEST Stromzangen CHB 15, CHB 35 und Zangenadapter CHB 10 wurden gemäß den Sicherheitsbestimmungen IEC 1010, EN 61010 für elektronische Meßgeräte gebaut, geprüft und haben das Werk in sicherheitstechnisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muß der Anwender die Sicher- heitshinweise in dieser Anleitung beachten.
4.0 Durchführung von Messungen 4.1 Vorbereitung und Sicherheitsmaßnahmen Batterien einlegen: Bevor das Gerät in Betrieb genommen wird, müssen die Batterien eingelegt werden. Dazu wird folgendermaßen vorgegangen. 1. Das Gerät muß vom Meßkreis getrennt und alle Meßleitungen entfernt werden. 2. Das Gehäuse wird geöffnet, indem die Schraube auf der Rück- seite des Gerätes gelöst wird und der Batteriefachdeckel in Pfeil- richtung gezogen wird.
Strom auf Stellung stellen. UNITEST Zangenadapter CHB 10 “200 A“. UNITEST Zangenadapter CHB 10: Der UNITEST Zangenadapter CHB 10 ist mit einem Multimeter, z.B. einem UNITEST Digitales Multimeter Best.-Nr.: 93428 zu verbinden. Der Meßart-Wahlschalter des Multimeters ist auf Gleichspannung zu stellen.
4.2.2 Wechselstrommessung 1. Den Meßart-Wahlschalter (2) entsprechend den zu erwartenden Strom auf Stellung “200 A; /400 A; “ stellen. UNITEST Zangen- adapter CHB 10 auf “200 A“. UNITEST Zangenadapter CHB 10: Der UNITEST Zangenadapter CHB 10 ist mit einem Multimeter, z.B.
Handgriffen angefaßt werden. Das Berühren der Prüf- spitzen ist unter allen Umständen zu vermeiden. Mit den UNITEST Stromzangen CHB 15 und CHB 35 haben Sie die Möglichkeit, die Frequenz zu messen. 1. Den Meßart-Wahlschalter (3) auf Frequenz “Hz“ stellen.
Wenn die Anzeige während der Messung nicht einsehbar ist, kann der Meßwert mit dem Taster (3) “HOLD“ festgehalten werden. Danach werden die Meßleitungen vom Meßobjekt entfernt und der auf der Anzeige gespeicherte Wert abgelesen (nur UNITEST Stromzange CHB 15 und UNITEST Stromzange CHB 35). 4.5 Durchführen von Widerstandsmessungen...
Phasenanschnittsteuerung, so muß eine Echteffektivwertmessung (True RMS) durchgeführt werden. Die UNITEST Stromzange CHB 35 ist geeignet zur Echteffektivwert- messung. Die untenstehende Tabelle zeigt den Vergleich der UNITEST Strom- zange CHB 35 mit Echteffektivwertmessung mit denen von Strom- zangen mit Mittelwerterfassung: Crestfaktor: Der Crestfaktor oder Scheitelfaktor gibt das Verhältnis von Spit-...
Batterie ausgetauscht werden. Bei dem UNITEST Zangenadapter CHB 10 erscheint die “LOW BATTERY “-Anzeige. Bitte wie folgt vorgehen: 1. Die UNITEST Stromzange CHB 15 / UNITEST Stromzange CHB 35 / UNITEST Zangenadapter CHB 10 vom Meßkreis trennen und alle Meßleitungen entfernen.
24 Monate Garantie UNITEST-Geräte unterliegen einer strengen Qualitätskontrolle. Soll-ten während der täglichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 24 Monaten (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt, sofern das Gerät ohne Fremdeinwirkung und ungeöffnet an uns zurückgesandt wird.
Seite 17

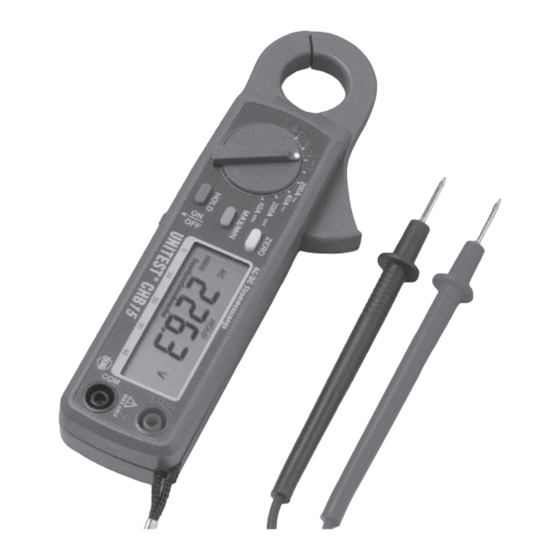

6.0 Technical data 1.0 Introduction / Scope of Supply The UNITEST CHB 15 and CHB 35 Clamp Meters and CHB 10 Clamp Adapter are universal, multi-purpose IEC 1010, EN 61010 electrical measuring instruments. They comply with the standards and provide safe, reliable operation.
Relativ-Function • • The UNITEST Clamp Meter CHB 15, CHB 35 and Clamp Adapter CHB 10 are supplied complete with leads. After unpacking, check that the instrument is complete, and that all accessories are present. Important advice on safety matters, both on the instrument and...
2.0 Safety The UNITEST Clamp Meter CHB 15, CHB 35 and Clamp Adapter CHB 10 have been manufactured and tested to comply with the safety regulations for electronic measuring equipment contained and left our works in a safe condition. To maintain this condition, the user must observe the safety instructions contained in this Instruction Manual.
6. Digital display 7. Input socket, for measuring voltage and resistance, and for continuity and diode testing 8. On/Off-switch (only UNITEST Clamp Meter CHB 15) 9. LED-ON/OFF-indicator (only UNITEST Clamp Adapter CHB 10) 10. LED for Battery-indicator (only UNITEST Clamp Adapter CHB 10) 11.
4.0 Operation 4.1 Preparation and safety measures Fitting the battery Before using the instrument, the battery must be fitted. This is carried out as follows: 1. Separate the instrument from any circuit, and remove the test leads. 2. Open the cover by removing the screw and push in direction of the arrow.
The measurement is not correct, the reading will be zero, because the sum of all currents is zero (Kirchhoff's 1st. Law). However, with this circuit and a sensitive clamp meter (for example, the UNITEST Leackage Current Clamp Meter CHB 3, Order No. 93481), the Leackage current of the machine can be measured.
4.2.2 AC current measurements 1. Turn selector switch (2) to “200 A; /400 A; “ / UNITEST Clamp Adapter CHB 10 “200 A“. UNITEST Clamp Adapter CHB 10: Connect the UNITEST Clamp Adapter CHB 10 to a Multimeter i.e. a UNITEST Digital Multimeter Order No. 93428 and select the correct range.
Only handle test leads and probes on the grips provided. Avoid touching the probes under any circumstances. With the UNITEST Clamp Meters you can measure frequency in both the current and voltage modes. 1. Turn selector switch (2) to “Hz“..
Measurement in voltage mode (Clamp Meter CHB 15 only): plug the black test lead into the “COM“ socket and the red lead into the “+“ socket. Connect the probes to the UUT and read the display. If the display is not visible during measurement, press the “HOLD“...
This is important for RMS measurements (UNITEST Clamp Meter CHB 35). Although the measured value may lie within the chosen range, if the peak value of the signal is too high, the UNITEST Clamp Meter CHB 35 may be overmodulated and give false rea- dings.
5.0 Maintenance Provided it is used in accordance with the Instruction Manual, the instrument needs no special maintenance. If it should become soiled in the course of daily use, it may be cleaned with a damp cloth and a little mild household detergent. Never use aggressive cleaners, or solvents.
6.0 Technical data (BEHA reserves the right to make changes) UNITEST Clamp Meter CHB 35/CHB 15 Display: digit, digital LC-display. Shows also functions and symbols Bargraph: 40 segments Range selection: manual/frequency measurement: automatic Polarity display: automatic, “–“ sign for negative inputs...
Seite 29
5 (2 % rdg. + 0,02 A) 0,1 mV/10 mA 200 A 1 mV/A 5 (2 % rdg. + 0,2 A) 0,1 mV/100 mA Current AC UNITEST Clamp Meter CHB 35 · (Crestfaktor 4): Range Reso- Accuracy Overlaod lution protection 50 Hz/60 Hz 40 Hz …...
Seite 30
40 Hz … 1 kHz 400 V 0,1 V 800 V 5 (2 % rdg.+2 Digits) 5 (3 % rdg.+4 Digits) Frequency (Hz) Voltage range/UNITEST Clamp Meter CHB 15 (Automatic Range selection) Range Resolution Accuracy Sensitivity Overload protection 0 … 50 kHz 600 V 0,01…10 Hz...
Seite 31
Warranty 24 months' warranty. UNITEST instruments are subject to stringent quality controls. If, in the course of normal daily use, a fault should occur, we provide 24 months' guarantee (only valid with invoice). Faults in manufacture and materials will be rectified by us free of charge, provided the instrument has not been tampered with, and is returned to us unopened.
Seite 32
1.0 Introduction / étendue de la livraison Les pinces ampèremétriques UNITEST CHB 15, UNITEST CHB 35 et UNITEST CHB 10 sont des appareils de mesure universels et multifonctionnels. Leur construction conforme aux normes garantit des mesures fiables en toute sécurité. Les pinces ampèremétriques constituent des auxiliaires précieux pour effectuer toutes les...
Seite 33
• • Les pinces ampèremétriques UNITEST CHB 15, UNITEST CHB 35 et UNITEST CHB 10 sont livrées complètes avec les câbles de mesure. Au déballage, vérifier que l'appareil et ses accessoires soient complets. Informations mentionnées sur l'appareil et dans le mode...
2.0 Précautions Les pinces ampèremétriques UNITEST CHB 15, UNITEST CHB 35 et UNITEST CHB 10 ont été construites et contrôlées con- formément aux prescriptions de sécurité des normes IEC 1010, EN 61010 et sont sorties de notre usine en parfait état de sécurité.
4.0 Exécution des mesures 4.1 Préparation et précautions Mise en place de les piles Avant de mettre l'appareil en service, il est nécessaire de mettre la pile en place. Pour cela, procéder de la façon suivante: 1. Déconnecter l'appareil du circuit de mesure et retirer tous les câbles de mesure.
Kirchhoff la somme de toutes les intensités est égale à zéro. Cependant, il est pos- sible, d'après cette règle de mesure le courant de fuite de l'utilisateur à l'aide d'une pince ampèremétrique suffisamment sensible (telle que la pince ampèremétrique d'intensité de fuite UNITEST CHB 3 réf. art.: 93481, par ex.).
4.2.2 Mesures d'intensités de courants alternatifs 1. Positionnner le sélecteuer de type de mesure (2) sur le symbole “200 A; /400 A; “ / UNITEST Adaptateur CHB 10 “200 A“. UNITEST Adaptateur CHB 10: Connectez l'UNITEST Adaptateur CHB 10 aux bornes d'un multimètre.
Ne manipuler les câbles de mesure avec pointes de touche que par les poignées prévues à cet effet. Dans tous les cas, éviter de toucher les pointes de touche. Les pinces ampèremétriques UNITEST permettent de mesurer les fréquences dans deux types de mesures (mesures d'intensités ou de tensions alternatives).
Veiller à ce que la pince enserre complètement le con- ducteur de courant. Sans discontinuité. Mesures de tensions (pince ampèremétrique CHB 15 uniquement): connecter le câble de mesure noir à la borne “COM“ et le rouge à la borne “+“.
à cause de distorsions résultant d'une commande à phase, il est nécessaire de mesurer les valeurs efficaces réelles (True RMS). La pince ampèremétrique UNITEST CHB 35 est adaptée à la mesure de valeurs efficaces réelles. Le tableau ci-dessous met en parallèle / compare la pince ampèremétrique UNITEST CHB 35 pour mesures de valeurs...
5.0 Entretien L'appareil ne nécessite aucun entretien particulier si l'on l'utilise conformément au présent mode d'emploi. Si l'appareil a été saili, le nettoyer au moyen d'un chiffon humide et d'un détergent ménager doux. Ne jamais utiliser de détergents agressifs ou de solvants. Afin d'assurer la précision des mesures, il est nécessaire de faire recalibrer régulièrement l'appareil par notre service après vente.
6.0 Caractéristiques techniques (sous réserve de modifications) UNITEST pince ampèremétrique CHB 35/CHB 15 Ecran: affichage numérique à cristaux liquides 3200 points avec affichage Bargraphe: 40 segments Sélection de la plage de manuelle / Mesures de fréquences mesure: automatique Affichage de la polarité: affichage automatique “–“...
Seite 44
5 (2 % L + 0,02 A) 0,1 mV/10 mA 0 … 150 A 1 mV/A 5 (2 % L + 0,2 A) 0,1 mV/100 mA Current AC UNITEST Pince ampèremétrique CHB 35 · (facteur de crête 4): Plage de mesure Réso- Précision Protection lution surcharge 50 Hz/60 Hz 40 Hz …...
Seite 45
0,1 V 800 V 5 (2 % L + 2 Points) 5 (3 % L + 4 Points) Frequency (Hz) Voltage Plage de mesure/UNITEST Pince ampèremétrique CHB 15 (Sélection automatique des plages de mesure) Résolution Précision Plage de mesure Sensibilisé...
Seite 46
Garantie 24 mois de garantie Les appareils UNITEST sont soumis à de sévères contrôles de qualité. Si, cependant, des défectuosités devaient se produire en cours d'utilisation, les appareils sont garantis 24 mois (sur présentation de la facture uniquement). La garantie couvre tout vice de fabrication ou de composants, sous réserve que l'appareil n'ait pas été...
Seite 47
Qualitätszertifikat • Certificate of Quality Certificat de Qualité • Certificado de calidad Die BEHA-Gruppe bestätigt The BEHA Group confirms Le groupe BEHA déclare que El grupo BEHA declara que el hiermit, dass das erworbene herein that the unit you have l´appareil auquel ce document producto adquirido ha sido ca- Produkt gemäß...
Seite 48
Änderungen vorbehalten ! 12/2005 PTDB93468-05...
