Unitest 0100-EUROtest Bedienungsanleitung Seite 22

Messung des Erdungswiderstandes nach der Drei- und Vierleitermethode
Zur Durchführung dieser Messung benötigen
Sie das UNITEST Erd-Mess-Set (Best.-Nr.
1227)
5.7.1 Durchführung der Messung
Die 4-polige Messleitung aus dem Erd-Mess-
Set (Best.-Nr.1227) an den 4-poligen Messan-
schluss (17) des UNITEST 0100-EUROtest
anschließen.
Den UNITEST 0100-EUROtest mit der Taste
'EIN/AUS' einschalten, den Drehschalter 'Mess-
funktion' auf die Funktion 12 RE Erdungswider-
stand stellen.
Die Funktion Re über die Funktionstaste F1
(FUNK) auswählen, dazu die Funktionstaste F1
ggf. mehrfach drücken. Die ausgewählte Funk-
tion wird in der oberen Anzeigezeile nochmals
dargestellt, Anzeige 'Re'.

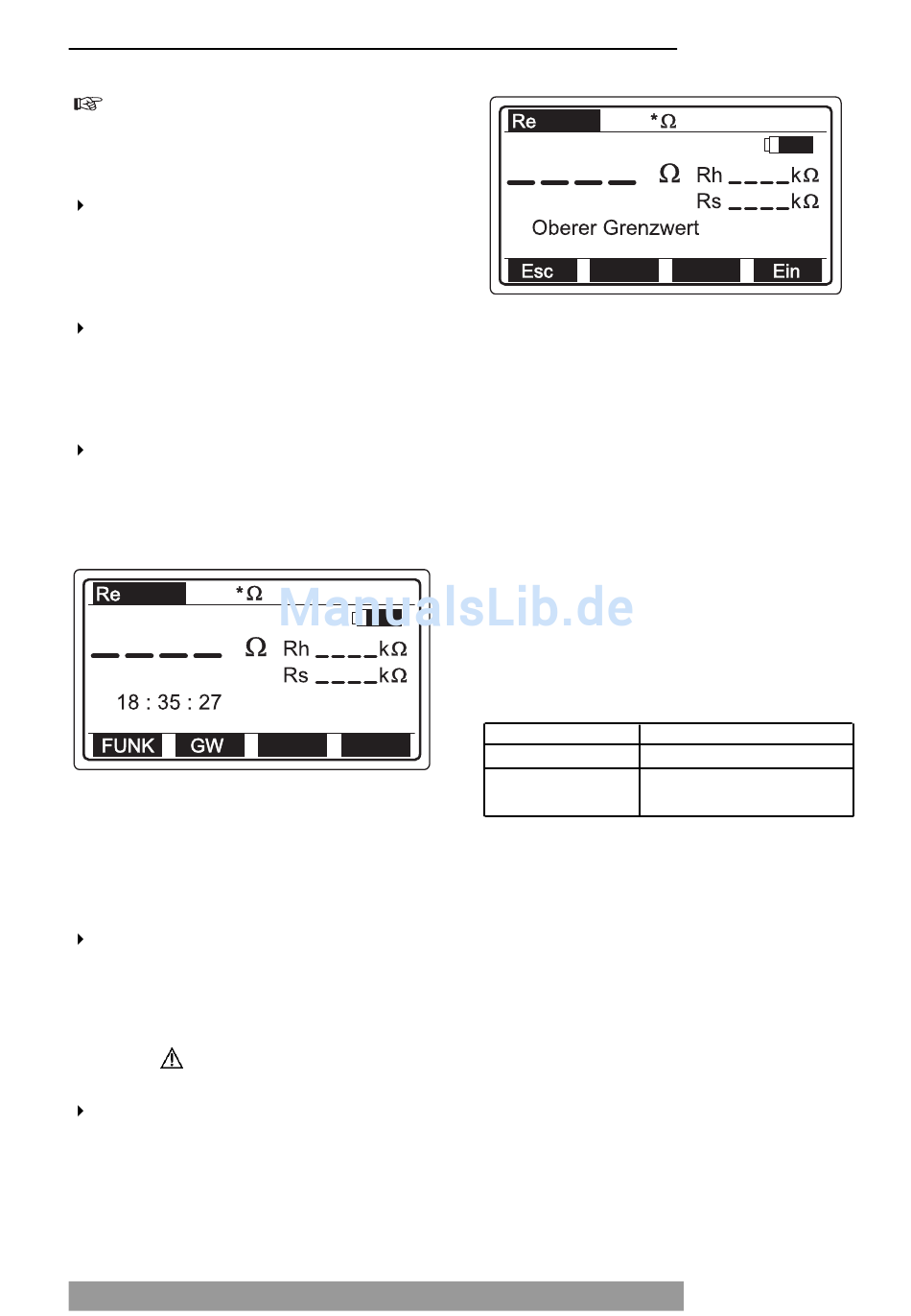

Bild 26: Menü Erdungswiderstand
Erklärung der angezeigten Werte:
Rh Hilfserderwiderstand
Rs Sondenwiderstand
Falls gewünscht, den Grenzwert für den Er-
dungswiderstand einstellen. Falls der Messwert
größer als der eingestellte Grenzwert ist, so wird
bei der Messung auf der LC-Anzeige die Mel-
dung 'Wert über Grenzwert' zusammen mit dem
Zeichen angezeigt.
Zur Einstellung des Grenzwertes zuerst die
Funktionstaste F2 (GW) drücken, um in das Ein-
stellmenü für die Grenzwerte zu gelangen, siehe
Bild 27.
22
Bild 27: Einstellmenü die Grenzwerte
Anschließend mit der Funktionstaste F4 (Ein) die
Grenzwerteinstellung aktivieren. Falls das Messer-
gebnis nicht mit dem eingestellten Grenzwert ver-
glichen werden soll, so ist die Funktionstaste F4
(Aus) nochmals zu drücken.
Nun kann mit den Funktionstasten F2 (↑) oder F3
(↓) der gewünschte Grenzwert eingestellt werden.
Es können gemäß Tabelle 4 Grenzwerte zwischen
1Ω und 5000Ω eingestellt werden. Der jeweils ein-
gestellte Wert wird in der oberen Anzeigezeile dar-
gestellt.
Tabelle 4
Einstellbereich für Grenzwerteinstellung Re
Bereich (Ω) Auflösung (Ω)
1...100 1
166, 250, 500, 833,
1666, 2500, 5000 -
Die Funktionstaste F4 (Aus)ermöglicht dem Bedie-
ner, den Grenzwert wieder auszuschalten, bei aus-
geschaltetem Grenzwert wird in der oberen Anzei-
gezeile '*Ω' dargestellt. Nach dem Einstellen des
Grenzwertes die Funktionstaste F1 (Esc) oder die
Taste 'ESC' drücken, um das Menü zu verlassen.
