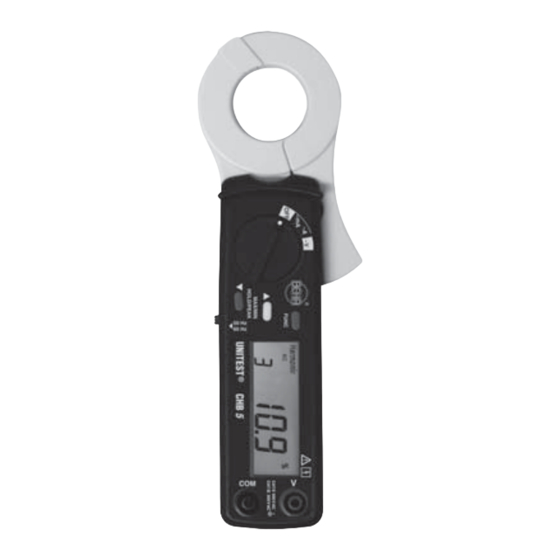

Leckstrommesszange 93570
• Bedienungsanleitung
• Instruction Manual

Werbung

Kapitel

Inhaltsverzeichnis
loading

Verwandte Anleitungen für Unitest BEHA CHB 5

Inhaltszusammenfassung für Unitest BEHA CHB 5

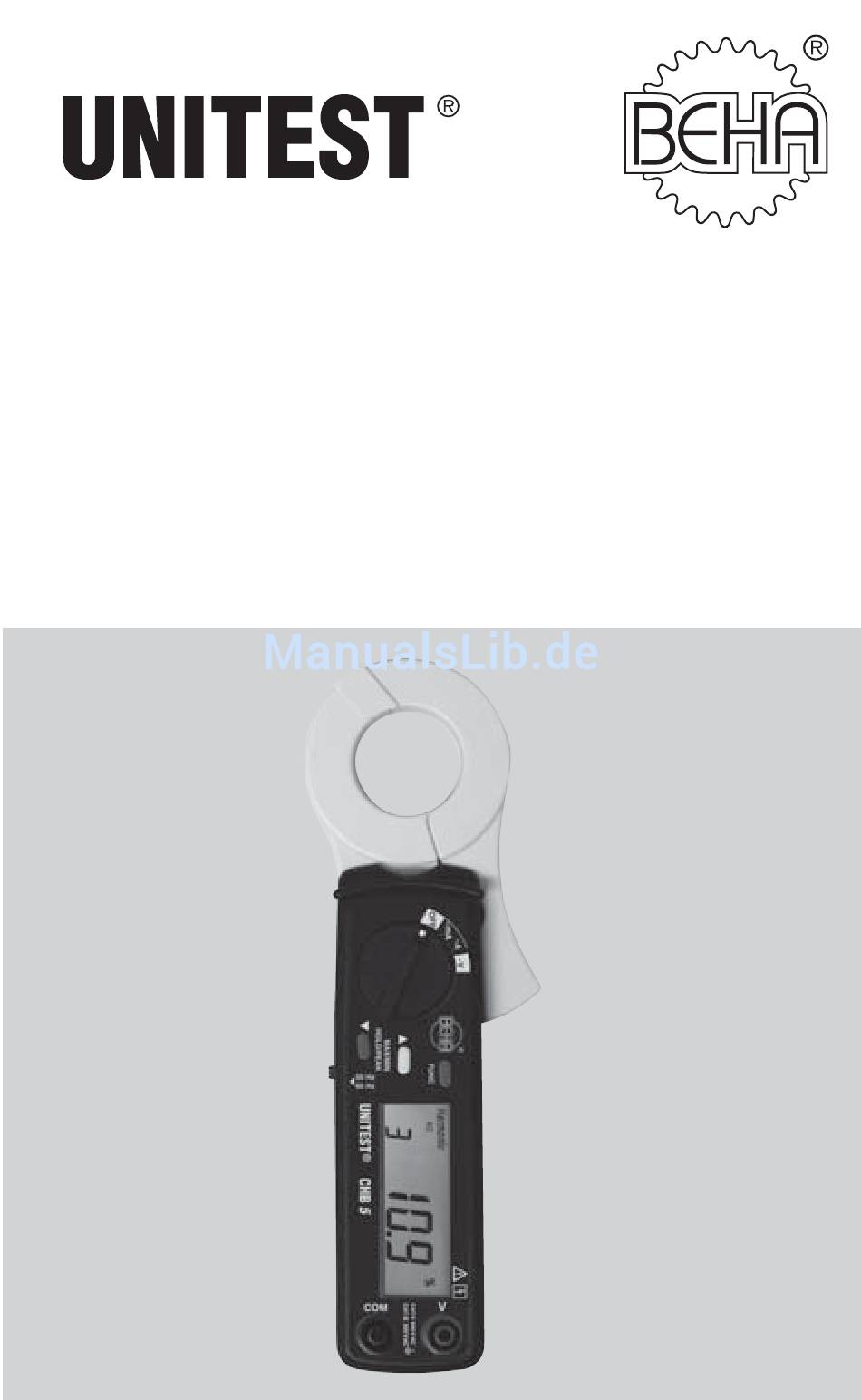

  • Seite 1 CHB 5 Leckstrommesszange 93570 • Bedienungsanleitung • Instruction Manual...

  • Seite 3: Inhaltsverzeichnis

    Inhaltsverzeichnis ..................Seite Auf dem Gerät und in der Bedienungsanleitung vermerkte Hinweise: ..2 Einleitung / Lieferumfang..............3 Transport und Lagerung..............3 Sicherheitsmaßnahmen ..............4 Bedienelemente und Anschlüsse ............5 Anzeigeelemente ................5 Durchführung von Messungen ............6 Allgemeines zu (True RMS) / Crestfaktor..........6 Vorbereitung und Sicherheitsmaßnahmen ........7 Durchführen von Frequenzmessungen ..........7 Durchführen von Strommessungen ..........8 Durchführen von Ableitstrommessungen ........9...

  • Seite 4: Auf Dem Gerät Und In Der Bedienungsanleitung Vermerkte Hinweise

    Auf dem Gerät und in der Bedienungsanleitung vermerkte Hin- weise: Warnung vor einer Gefahrenstelle. Bedienungsanleitung beachten. Hinweis. Bitte unbedingt beachten. Vorsicht! Gefährliche Spannung, Gefahr des elektrischen Schlages. Achtung! Zugelassen zum einsetzen um oder zum entfernen von gefährlichen ak- tiven Leitungen (z.B. Stromschienen). Kennzeichnung elektrischer und elektronischer Geräte (WEEE Richtlinie 2002/96/EG).

  • Seite 5: Einleitung / Lieferumfang

    Einleitung / Lieferumfang Die UNITEST Stromzange CHB 5 ist ein universell einsetzbares Messgerät. Das Messge- rät ist nach dem aktuellen Stand der Normung gebaut und gewährleistet ein sicheres und zuverlässiges Arbeiten. Die Stromzange ist im handwerklichen und industriellen Bereich eine wertvolle Hilfe. Durch die sehr hohe Empfindlichkeit des Strombereiches, kann der Ableitstrom (Leckstrom) eines Verbrauchers gemessen werden.

  • Seite 6: Sicherheitsmaßnahmen

    Sicherheitsmaßnahmen Die UNITEST Stromzange CHB 5 wurde gemäß den Sicherheitsbestimmungen IEC 61010, EN 61010 für elektronische Messgeräte gebaut, geprüft und hat das Werk in sicherheits- technisch einwandfreiem Zustand verlassen. Um diesen Zustand zu erhalten, muss der Anwender die Sicherheitshinweise in dieser Anleitung beachten.

  • Seite 7: Bedienelemente Und Anschlüsse

    Bedienelemente und Anschlüsse 1.) Messwertaufnehmer (Stromzange) 2.) Zangenöffnungshebel 3.) Messart-Wahlschalter mit EIN/AUS-Schalter, ~mA, ~A und ~V. Taste zur Auswahl von MAX/MIN, HOLD und PEAK bzw. zur Auswahl der einzelnen harmonischen Oberwellen (1...99, rückwärts). Taste zum Beenden von MAX/MIN, HOLD und PEAK bzw. zur Auswahl der einzelnen harmonischen Oberwellen (1...99, vorwärts).

  • Seite 8: Durchführung Von Messungen

    Sind Wechselstrom/-spannung nicht sinusförmig, z.B. durch Verzerrungen infolge einer Phasenanschnittsteuerung, so muß eine Echteffektivwertmessung (True RMS) durchge- führt werden. Die UNITEST Stromzange CHB 5 ist geeignet zur Echteffektivwertmessung. Die untenstehende Tabelle zeigt den Vergleich der UNITEST Stromzange CHB5 mit Echt- effektivwertmessung mit denen von Stromzangen mit Mittelwerterfassung:...

  • Seite 9: Vorbereitung Und Sicherheitsmaßnahmen

    Vorbereitung und Sicherheitsmaßnahmen Batterien einlegen: Bevor das Gerät in Betrieb genommen wird, müssen die Batterien eingelegt werden. Dazu wird folgendermaßen vorgegangen. Das Gerät muss vom Messkreis getrennt und alle Messleitungen entfernt w e r - den. Das Gehäuse wird geöffnet, indem die Schraube auf der Rückseite des Gerätes ge- löst wird und der Batteriefachdeckel in Pfeilrichtung gezogen wird.

  • Seite 10: Durchführen Von Strommessungen

    Durchführen von Strommessungen Vor dem Umschalten auf eine neue Funktion oder einen anderen Messbereich ist die Zange stets vom Prüfobjekt zu entfernen. Die Sicherheitsmaßnahmen der Unfallverhütungsvorschriften bzgl. Arbeiten an unter Spannung und in der Nähe unter Spannung stehender Teile müssen beach- tet werden.

  • Seite 11: Durchführen Von Ableitstrommessungen

    Wenn die Anzeige während der Messung nicht einsehbar ist, kann der Messwert mit der Taste (4) "HOLD" festgehalten werden. Danach wird die Zange vom Messobjekt entfernt und der auf der Anzeige gespeicherte Wert abgelesen. Zusätzlich können Sie die Funktionen die MAX.- MIN.- PEAK-Messung aktivieren. Zur Auswahl der einzelnen Funktionen die Taste (4) wiederholt drückenn bis die gewünschte Funktion angezeigt wird.

  • Seite 12: Durchführen Von Spannungsmessungen

    Ableitstrommessung Direktes Verfahren Ableitstrommessung (Differenzstromverfahren) Beim Differenzstromverfahren ist darauf zu achten, dass die beiden aktiven Lei- ter (L,N) möglichst nah zusammen liegen (z.B. verdrillt sind) und sich in der mitte des Zangekopfes befinden. Wenn die Anzeige während der Messung nicht einsehbar ist, kann der Messwert mit der Taste (4) "HOLD"...
  • Seite 13 Gerät einschalten. Das Gerät muß sich im Frequenzmodus „AU“ (Auto) befinden Die schwarze Messleitung mit dem "COM"-Anschluß und die rote Messleitungen mit dem "V"-Anschluß verbinden. Die Prüfspitzen mit dem Prüfobjekt verbinden. Lesen Sie den Messwert von der An- zeige ab. Der Umschalter für Frequenzbereich (10) wird nur bei Oberwellenmessung benö- tigt und hat somit keinen Einfluss auf die Spannungsmessung.

  • Seite 14: Oberschwingungen/Oberwellen Messung

    Oberschwingungen/Oberwellen Messung 5.7.1 Vorbereitung zur manuellen Einstellung der Grundfrequenz (50Hz oder 60Hz) Gerät ausschalten. Taste 5(5) drücken und gleichzeitig das Gerät einschalten. Taste 5(5) erst loslassen, wenn alle Segmente in der Anzeige erscheinen. Nun kann die gewünschte Grundfrequenz mit Umschalter (10) manuell ausgewählt werden.

  • Seite 15: Oberschwingungen/Oberwellen Messung

    5.7.3 Oberschwingungen/Oberwellen Messung Gesamtoberschwingungsgehalt (THD %) Gewünschte Grundfrequenz - siehe 5.5.1! mit Umschalter (10) auswählen. Den Messart-Wahlschalter (3) auf "~mA, ~A oder ~V" stellen. Messfunktion ”THD und %” mittels der Taste FUNC (6) bestimmen. bei ~mA und A Messung 1) Stromzange öffnen und den Stromleiter umschließen. Es ist darauf zu achten, dass die Zange den Stromleiter vollständig umschließt und kein Luftspalt vorhan- den ist.

  • Seite 16: Wartung

    Wenn in der linken oberen Ecke der Anzeige das Symbol für Batterie erscheint, muss die Batterie ausgetauscht werden. Bitte wie folgt vorgehen: Die UNITEST Stromzange CHB 5 vom Messkreis trennen und alle Messleitungen ent- fernen. Das Gerät ausschalten. Das Gehäuse wird geöffnet, indem die Schraube auf der Rückseite des Gerätes ge- löst wird und der Batteriefachdeckel in Pfeilrichtung gezogen wird.

  • Seite 17: Kalibrierintervall

    Bitte an dieser Stelle auch an unsere Umwelt denken. Verbrauchte Batterien nicht in den normalen Hausmüll werfen, sondern die Batterien bei Sondermülldeponien oder Sondermüllsammlungen abgeben. Es müssen die jeweils gültigen Bestimmungen bzgl. der Rücknahme, Verwertung und Beseitigung von gebrauchten Batterien beachtet werden. Wird das Gerät über einen längeren Zeitraum nicht benutzt, müssen die Batterien entnommen werden.

  • Seite 18: Technische Daten

    Technische Daten (bei 23° C ± 5° C, max. 75 % rel. Feuchte), Temperatur Koeffizient (<18°C or >28°C): 0.15 (spezifizierte Genauigkeit) /°C Anzeige: 4 stellige, digitale LC-Anzeige mit Anzeige der Funktionen und Symbole Bereichswahl: automatisch Auto-Power-Off: ca. 30 min. Nach dem Abschalten kann die Zange nach ca. 10 Sekun- den wieder eingeschaltet werden.
  • Seite 19 Messbereich Auflösung Genauigkeit (45-1kHz) 0,50...60,00 mA 0,01 mA ± 1,5 % v.M. +5 D 60,00...99,99 mA 0,01 mA ± 1,5 % v.M. +50 D 100...600,0 mA 0,1 mA ± 1,5 % v.M. +5 D 0,050...3,000 A 0,001 A ± 1,5 % v.M. +5 D 3,000...9,99 A 0,001 A ±...
  • Seite 20 Oberwellenmessung in mA, A (Absolutwert) Spezifiziert ab 100 mA eff 50/60Hz (mA Messbereich) oder ab 1 A eff 50/60Hz (A Messbereich), max. Spitzenstrom 850 mAss (mA Messbereich) oder 70 Ass (A ) Messbereich Auflösung Genauigkeit (50/60Hz) 1...10 Anzeige in mA: ± 1 % v.M. ± 2 mA Anzeige in A: ±...
  • Seite 21 Wechselstrom Scheitelfaktor (Crest Factor) Spezifiziert ab 10 mA eff (mA Messbereich) oder ab 0,5 A eff (A Messbereich) oder ab 20 V eff AC (V Messbereich), max. Spitzenstrom 850 mAss (mA Messbereich) oder 70 Ass (A Messbereich) oder max. Spitzenspannung 850 Vss Messbereich Auflösung Genauigkeit...

  • Seite 22: 24 Monate Garantie

    24 Monate Garantie UNITEST-Geräte unterliegen einer strengen Qualitätskontrolle. Sollten während der täg- lichen Praxis dennoch Fehler in der Funktion auftreten, gewähren wir eine Garantie von 24 Monaten (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt, sofern das Gerät ohne Fremdeinwirkung Funktionsstörungen zeigt und es ungeöffnet an uns zurückge-...
  • Seite 23 Content ....................Page References marked on instrument or in instruction manual:......2 Introduction / Scope of Supply ............3 Transport and Storage ..............3 Safety ....................4 Controls and Connections ..............5 Operation ..................6 Preparation and safety measures ............6 Current Measurements ..............7 Leakage Current Measurement ............8 Voltage Measurement ..............9 Harmonics of AC Current in Magnitude ..........10 Total Harmonic Distortion (% THD-F) ..........10...

  • Seite 24: References Marked On Instrument Or In Instruction Manual

    References marked on instrument or in instruction manual: Warning of a potential danger, comply with instruction manual. Reference. Please use utmost attention. Caution! Dangerous voltage. Danger of electrical shock. Caution! Application around and removal from HAZARDOUS LIVE conductors is permitted. Symbol for the marking of electrical and electronic equipment (WEEE Directive 2002/96/EC).

  • Seite 25: Introduction / Scope Of Supply

    Introduction / Scope of Supply The UNITEST CHB 5 is a universal, multi-purpose electrical measuring instrument. It com- ply with the standards DIN VDE 0411 and EN 61010, and provide safe, reliable operati- on. The clamp meter is a valuable tool for all sorts of measurements in both trade and in- dustry.

  • Seite 26: Safety

    Safety The UNITEST Clamp Meter CHB 5 has been manufactured and tested to comply with the safety regulations for electronic measuring equipment contained in DIN VDE 0411 and EN 61010, and left our works in a safe condition.To maintain this condition, the user must observe the safety instructions contained in this Instruction Manual.

  • Seite 27: Controls And Connections

    Controls and Connections 1.) Induction coil (clamp) 2.) Clamp Openenr (hand gear) 3.) Selector switch, for type of measurement ON/OFF-Switxh, ~mA, ~A and ~V. - key to select MAX/MIN, HOLD and PEAK or to select single harmonics (1..99, backward). - key to stop MAX/MIN, HOLD and PEAK or to select single harmonics (1..99, forward).

  • Seite 28: Operation

    Operation Preparation and safety measures Fitting the battery Before using the instrument, the battery must be fitted. This is carried out as follows: Separate the instrument from any circuit, and remove the test leads. Open the housing by removing the screw on the rear face. Fit a new battery (1,5 V IEC LR6), taking care that the polarity is correct.

  • Seite 29: Current Measurements

    Current Measurements Before switching to a new function, the probes must always be removed from the UUT. Turn selector switch (3) to the current range (mA or A) you need Open the clamp, and close it round the conductor. Make sure that the clamp proper- ly encircles the conductor, and that there is no air gap between the jaws.

  • Seite 30: Leakage Current Measurement

    Leakage Current Measurement Before switching to a new function, the probes must always be removed from the UUT. Turn selector switch (3) to the current range mA Open the clamp, and close it round the conductor. Make sure that the clamp proper- ly encircles the conductor, and that there is no air gap between the jaws.

  • Seite 31: Voltage Measurement

    Voltage Measurement Do not connect more than 600 V AC / DC to the input sockets. Exceeding these va- lues can endanger the operator, and may result in damage to the instrument. Before switching to a new function, disconnect the probes from the UUT. Only handle test leads and probes on the grips provided.

  • Seite 32: Harmonics Of Ac Current In Magnitude

    Harmonics of AC Current in Magnitude (mA or A) or in Percentage (%) Turn selector switch (3) to "~mA, ~A oder ~V" Select basic frequency see 5.7! via switch(10). Select ”Harmonic” or ”Harmonic +%” vie key FUNC (6) Press the button to increment or decrement the order of harmonics in front of the reading.

  • Seite 33: Basic Settings To Select Basic Frequency

    If the AC current/voltage is not sinus-shaped, e.g. caused by distortions due to a phase control, a true RMS measurement must be carried out. The UNITEST clamp CHB 5 is suit- able for true RMS measurement. The table shows the comparison between the UNITEST clamp CHB 5 with true RMS measurement and current clamps with mean value and peak value sampling.

  • Seite 34: Maintenance

    TEST Clamp CHB 5). Although the measurement value is located within the selected mea- surement range, the UNITEST Clamp CHB 5 could be amplified and supply faulty measu- rement results, if the signal to be measured shows excessive peak values.

  • Seite 35: Calibration Interval

    If the symbol for Low-battery appears in the upper left corner of the display, the battery must be changed. This is carried out as follows: Separate the Meterman Current Clamp AC50 from any circuit, and remove the test leads. Switch the instrument off Open the housing by removing the 3 screws on the rear face.

  • Seite 36: Technical Data

    Technical Data (at 23° C ± 5° C, max. 75 % rel. humidity). Temperature coefficient (<18°C or >28°C): 0.15 (Specified Accuracy) /°C Display: 4digit, LCD incl. functions and symbols Range Selection: automatic Auto-Power-Off: approx. 30 min. Overload display: Measuring rate: 2 measurements/sec.
  • Seite 37 Range Resolution Accuracy (45-1kHz) 0,50...60,00 mA 0,01 mA ± 1,5 % rdg. +5 D 60,00...99,99 mA 0,01 mA ± 1,5 % rdg. +50 D 100...600,0 mA 0,1 mA ± 1,5 % rdg. +5 D 0,050...3,000 A 0,001 A ± 1,5 % rdg. +5 D 3,000...9,99 A 0,001 A ±...
  • Seite 38 Harmonics in mA, A (Absolute Value) specified from 100 mA rms 50/60Hz (mA Range) or from 1A rms 50/60Hz (A Range), max. Peak Voltage 850 mAss (mA Range) or 70 Ass (A Range) Range Resolution Accuracy (50/60Hz) 1...10 Display in mA: ± 1 % rdg. ± 2 mA Display in A: ±...

  • Seite 39: 24 Month Warranty

    0,1 Hz ± 0,1 % rdg. ± 0,2Hz 24 month Warranty UNITEST instruments are subject to strict quality control. However, should the instrument function improperly during daily use, your are protected by our 24 months warranty (valid only with invoice).
  • Seite 40 Qualit ä tszertifikat • Certificate of Quality Certificat de Qualit é • Certificado de calidad Die BEHA-Gruppe bestätigt The BEHA Group confirm s Le groupe BEHA déclare que El grupo BEHA declara que el hiermit, dass das er worbene herein that the unit you have l´appareil auquel ce document producto adquirido ha sido ca- Produkt gemäß...
