Inhaltszusammenfassung für Unitest SLM MINI

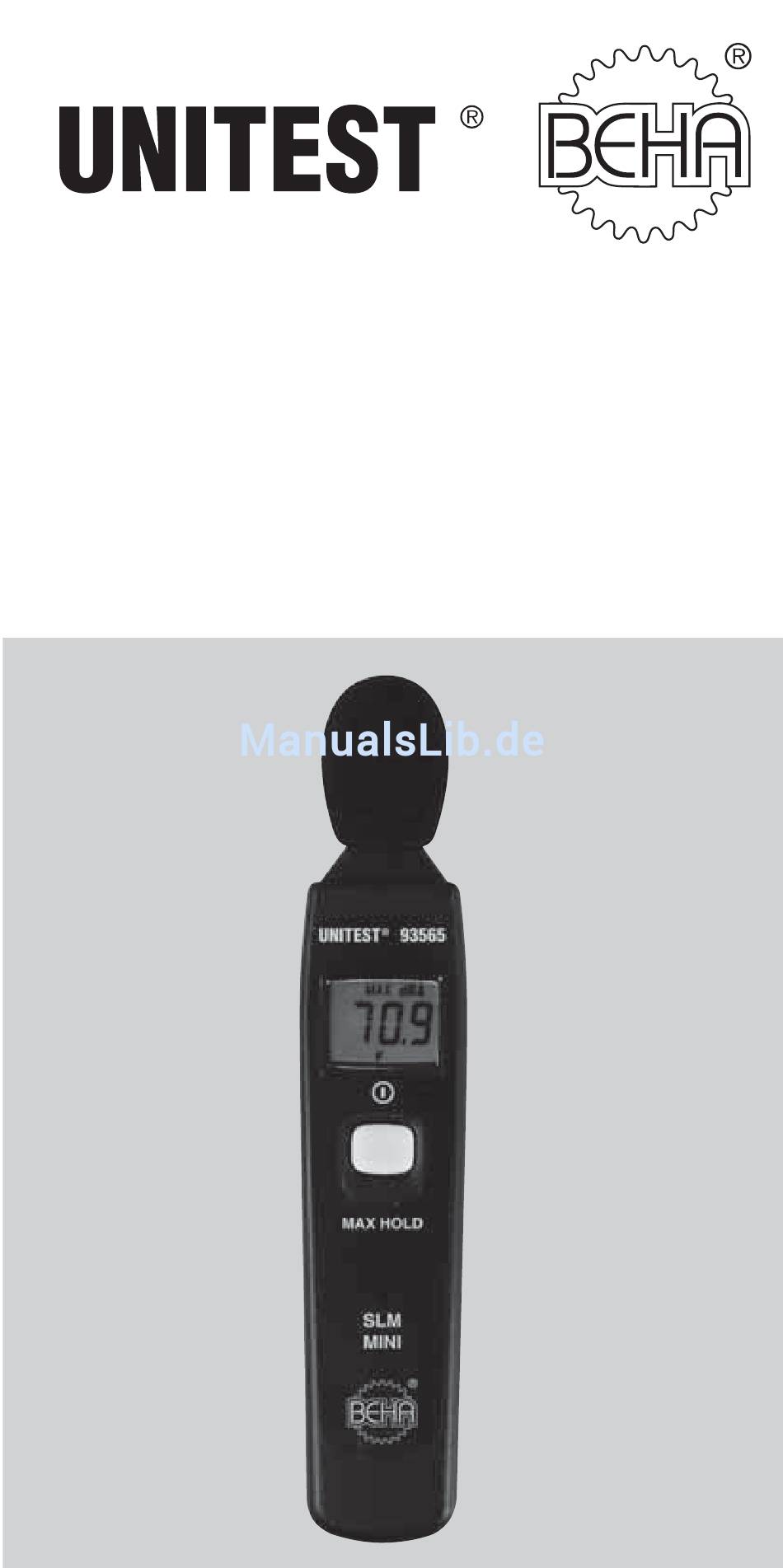

- Seite 1 SLM MINI Schallpegelmessgerät 93565 • Bedienungsanleitung • Instruction Manual...
-
Seite 3: Inhaltsverzeichnis
Inhalt ................Seite Allgemeines/ Einleitung/ Lieferumfang ....2 Transport und Lagerung ..........3 Sicherheitsmaßnahmen ..........3 Bestimmungsgemäße Verwendung ......4 Bedienelemente und Anschlüsse ......4 LC-Anzeige ..............4 Durchführen von Messungen ........6 Betriebsvorbereitung ..........6 5.1.1 Einlegen der Batterie..........6 Allgemeines ............6 5.2.1 Durchführung und Vorgabe für die Messung ..6 Wartung ..............7 Reinigung ..............7 Kalibrierung ............7... -
Seite 4: Auf Dem Gerät Und In Der Bedienungsanleitung Vermerkte Hinweise
Verletzungen des Anwenders bzw. Beschädigungen des Gerätes eintreten. Allgemeines/ Einleitung/ Lieferumfang Das UNITEST Schallpegelmessgerät 93565 ist ein universell einsetzba- res Prüfgerät. Das Gerät ist für den Installationselektriker und dem Ser- vicetechniker in Industrie und Handwerk, sowie dem Hobbyelektroniker eine wertvolle Hilfe bei der Lärmbestimmung. -
Seite 5: Transport Und Lagerung
Transport und Lagerung Transportschäden aufgrund mangelhafter Verpackung sind von der Ga- rantie ausgeschlossen. Um Beschädigungen zu vermeiden, sollten die Batterien entnommen werden, wenn das Messgerät über einen längeren Zeitraum nicht be- nutzt wird. Sollte es dennoch zu einer Verunreinigung des Gerätes durch ausgelaufene Batteriezellen gekommen sein, muss das Gerät zur Reini- gung und Überprüfung ins Werk eingesandt werden. -
Seite 6: Bestimmungsgemäße Verwendung
Achten Sie bitte beim Einsetzen oder Wechseln unbedingt auf richtige Polarität. Falsch gepolte Batterien können das Gerät zer- stören. Außerdem können Sie explodieren oder einen Brand ent- fachen. Es dürfen nur die in den Technischen Daten spezifizierten Batte- rien verwendet werden! Vermeiden Sie eine Erwärmung der Geräte durch direkte Sonnen- einstrahlung. -
Seite 7: Max Hold

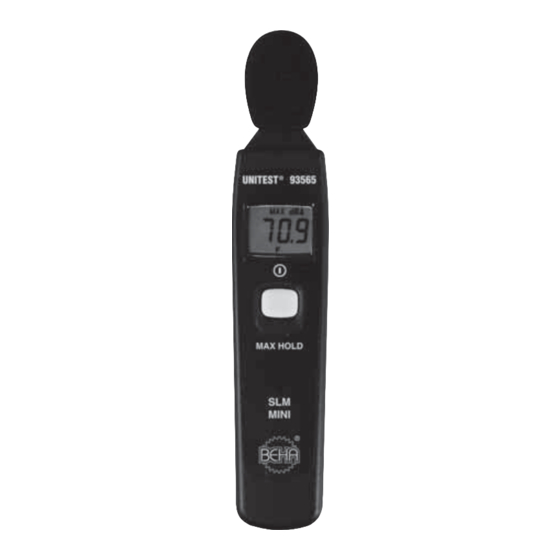

UNITEST ® 93565 MAX HOLD MINI... -
Seite 8: Durchführen Von Messungen
Durchführen von Messungen Betriebsvorbereitung Bevor das Gerät in Betrieb genommen wird, muss zuerst die Batterie eingelegt werden. Es müssen hierbei unbedingt die hierzu beschriebe- nen Hinweise bzgl. dem Umgang mit Batterien beachtet werden. 5.1.1 Einlegen der Batterie • Den Batteriefachdeckel (7) entfernen. •... -
Seite 9: Wartung
Wartung Das Schallpegelmessgerät benötigt bei einem Betrieb gemäß der Bedie- nungsanleitung keine besondere Wartung. Sollten Sie im praktischen Alltag Anwendungsprobleme haben, steht Ihnen unter der Hotline (Ruf- nummer 0 76 84 / 80 09-429) unser Beratungs-Service kostenlos zur Verfügung Reinigung Sollte das Gerät durch den täglichen Gebrauch schmutzig geworden sein, kann das Gerät mit einem feuchten Tuch und etwas mildem Haus- haltsreiniger gereinigt werden. -
Seite 10: Überprüfung Des Messgerätes
Überprüfung des Messgerätes Vor der Messung kann das Schallpegelmessgerät wir folgt überprüft werden: • Den Batteriefachdeckel (7) entfernen. • Gerät einschalten • Schiebeschalter MEAS/CAL (5) in Stellung CAL bringen • Mit dem mitgelieferten Schraubendreher an der Abgleichschrau- be (Abgleichpotentiometer (6)) so lange drehen, bis das Schall- pegelmessgerät 94 dB anzeigt. -
Seite 11: Technische Daten
Technische Daten (gültig für 23 °C ± 5 °C, bei weniger als 70 % relativer Feuchte). Messwertaufnehmer: 1/2" Elektret-Kondensator-Mikrofon Gesamtmessbereich: 32 bis 130 dB Messgenauigkeit: ± 1,4 dB Zeitbewertung: FAST (125 ms) Frequenzberwertung: Frequenzbereich: 31,5Hz bis 8kHz Bezugsfrequenz: 1kHz Bezugswert: 94dB 1 /2 Anzeige:... -
Seite 12: 24 Monate Garantie
24 Monate Garantie UNITEST Geräte unterliegen einer strengen Qualitätskontrolle. Sollten in der täglichen Praxis dennoch Fehler in der Funktion auftreten, so ge- währen wir eine Garantie von 24 Monaten (nur gültig mit Rechnung). Fabrikations- oder Materialfehler werden von uns kostenlos beseitigt, sofern das Gerät ohne Fremdeinwirkung Funktionsstörungen zeigt und... - Seite 13 SLM MINI Sound Level Meter 93565 • Instruction Manual...
- Seite 15 Content ................Page Introduction / Scope of Supply ........4 Transport and Storage ..........5 Safety Measures ............5 Appropriate Usage ..........6 Preparation for Operation ........6 LC-Display ..............6 Carrying out Measurements ........8 Preparations prior to Operation ......8 5.1.1 Inserting the battery ..........8 General ..............8 5.2.1 Carrrying out Measurements ........8 Maintenance ............9 Cleaning ..............9...
-
Seite 16: Introduction / Scope Of Supply
Introduction / Scope of Supply The UNITEST Sound level meter 93565 is a test instrument of universal application. The instrument is of useful support to determine the noise level for the installation electrician, the service technician in industry and handycraft as well as for the hobby electronic technician. -
Seite 17: Transport And Storage
Transport and Storage Please keep the original packaging for later transport, e.g. for calibrati- on. Any transport damage due to faulty packaging will be excluded from warranty claims. In order to avoid instrument damage, it is advised to remove accumu- lators when not using the instrument over a certain time period. -
Seite 18: Appropriate Usage
Insert batteries supplied by respecting correct polarity. Batteries with reversed polarity can lead to instrument destruction. Fur- thermore, they may explode or ignite. Avoid any heating up of the instrument by direct sunlight to en- sure perfect functioning and long instrument life. Appropriate Usage The instrument may only be used under those conditions and for those purposes for which it was conceived. - Seite 19 UNITEST 93565 ® MAX HOLD MINI...
-
Seite 20: Carrying Out Measurements
Carrying out Measurements Preparations prior to Operation Insert the battery prior to operating the instrument. The references des- cribed in paragraph regarding the handling of batteries must be follo- wed. 5.1.1 Inserting the battery • Remove the battery case cover (7) •... -
Seite 21: Maintenance
Maintenance When using the instrument in compliance with the instruction manual, no special maintenance is required. Should operational problems occur during daily use, our consulting service will be at your disposal, free of charge. Cleaning If the instrument is dirty after daily usage, it is advised to clean it by using a humid cloth and a mild household detergent. -
Seite 22: Battery Replacement
Instrument Inspection Prior to measurements, the sound level meter has to be inspected: • Remove the battery case cover (7) • Switch on instrument • Select CAL via the Sliding switch MEAS/CAL (5) • Adjust the adjustment screw (6) by means of a screwdriver until the displayed value remains at 94 dB. -
Seite 23: Technical Data
Hight above MSL: up to 2000 m 24 Months Warranty UNITEST instruments are subject to strict quality control. However, should the instrument function improperly during daily use, your are protected by our 24 months warranty (valid only with invoice). We will repair free of charge any defects in workmanship or material, provided the instrument is returned unopened and untampered with, i.e. - Seite 24 Qualitätszertifikat • Certificate of Quality Certificat de Qualité • Certificado de calidad Die BEHA-Gruppe bestätigt The BEHA Group confirms Le groupe BEHA déclare que El grupo BEHA declara que el hiermit, dass das erworbene herein that the unit you have l´appareil auquel ce document producto adquirido ha sido ca- Produkt gemäß...
