5.1.1 Durchführung der Messung
Die gewünschte Messleitung an den 4-poligen
Messanschluss (17) des UNITEST 0100-EURO-
test anschließen. Entweder die 3-polige Mess-
leitung oder COMMANDER 2 (lieferbar als Zu-
behör Best.-Nr. 1223) verwenden.
Bei der 3-poligen Messleitung nur die An-
schlüsse L (schwarz) und N (blau) verwenden,
der Anschluss PE (grün) kann entweder mit N
verbunden oder auch offen gelassen werden!
Den UNITEST 0100-EUROtest mit der Taste
'EIN/AUS' einschalten, den Drehschalter 'Mess-
funktion' auf die Funktion 10 (R iso ) stellen. Das
folgende Menü wird angezeigt:

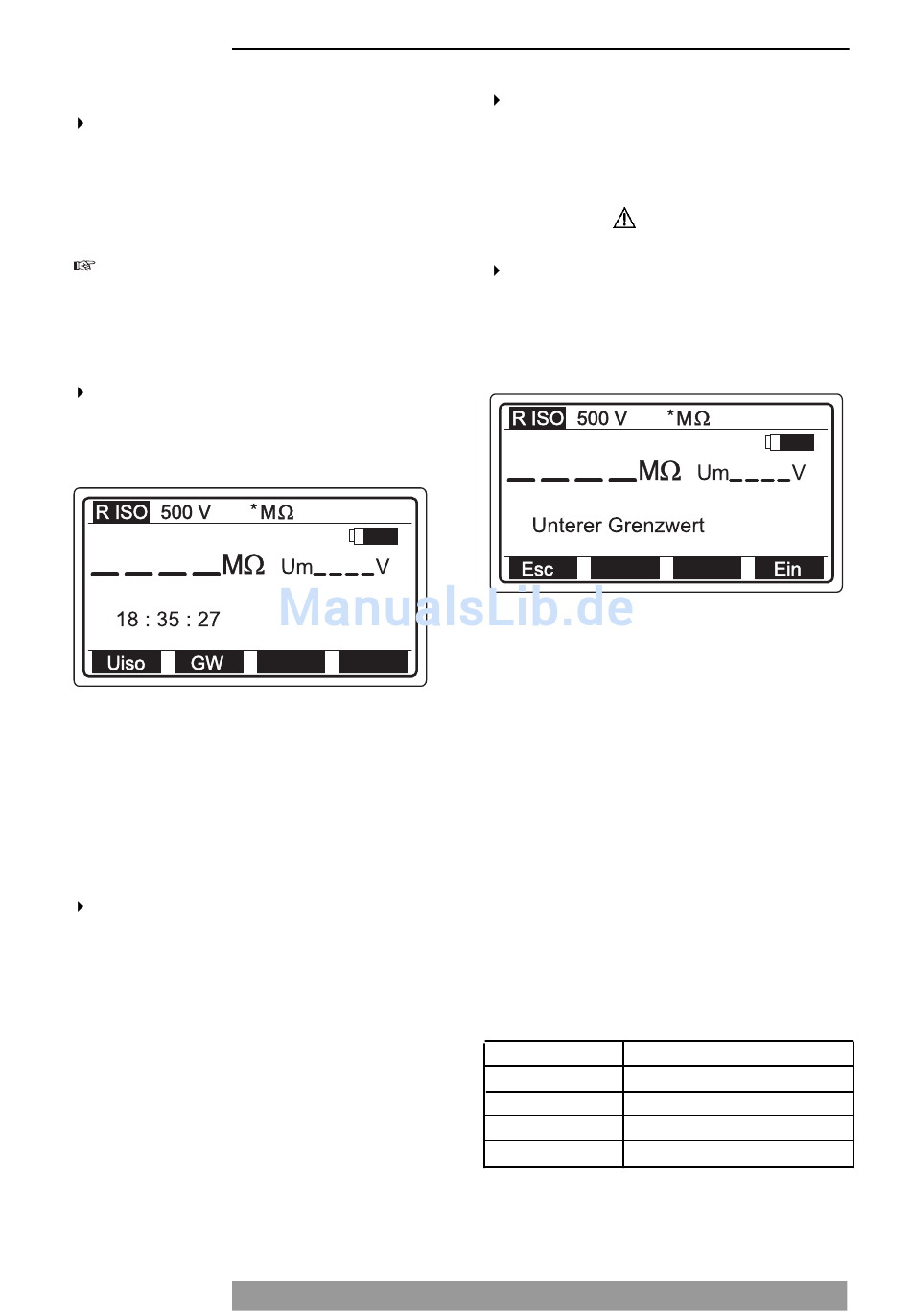

Bild 4: Menü Isolationswiderstand
Erklärung der angezeigten Werte:
500V Eingestellte Prüfspannung
*MΩ Kein Grenzwert eingestellt
Um Wert der Prüfspannung
15:35:27 Zeitanzeige über Echtzeituhr
Die gewünschte Prüfspannung mit der Funkti-
onstaste F1 (U iso ) einstellen. Durch mehrfaches
Drücken kann die Prüfspannung auf folgende
Werte eingestellt werden: 50, 100, 250, 500
oder 1000V. Der jeweils eingestellte Wert wird
in der oberen Anzeigezeile dargestellt. Eine
Übersicht über die Art der zu prüfenden Anlage,
der benötigten Prüfspannung und der erforder-
lichen Grenzwerte finden Sie in Tabelle 2 auf
Seite 12.
Messung des Isolationswiderstandes Riso
Falls gewünscht, den Grenzwert für den Isolati-
onswiderstand einstellen. Falls der Messwert
kleiner als der eingestellte Grenzwert ist, so wird
bei der Messung auf der LC-Anzeige die Mel-
dung 'Wert unter Grenzwert' zusammen mit
dem Zeichen
Zur Einstellung des Grenzwertes zuerst die
Funktionstaste F2 (GW) drücken, um in das Ein-
stellmenü für die Grenzwerte zu gelangen, siehe
Bild 5:
Bild 5: Einstellmenü für die Grenzwerte
Anschließend mit der Funktionstaste F4 (Ein) die
Grenzwerteinstellung aktivieren. Falls das Messer-
gebnis nicht mit dem eingestellten Grenzwert ver-
glichen werden soll, so ist die Funktionstaste F4
(Aus) nochmals zu drücken.
Nun kann mit den Funktionstasten F2 (↑) oder F3
(↓) der gewünschte Grenzwert eingestellt werden.
Es können gemäß Tabelle 1 Grenzwerte zwischen
0,01 MΩ und 200 MΩ eingestellt werden. Der je-
weils eingestellte Wert wird in der oberen Anzeige-
zeile dargestellt.
Tabelle: 1
Einstellbereich für Grenzwerteinstellung Isolations-
messung
Bereich (MΩ)
0.01...0.25
0.25...1
1...10
10...2000
angezeigt.
Auflösung (MΩ)
0.01
0.05
1
10
