Hilfserder (H): Zusätzlicher Erder, über den der zum
Zwecke der Messung benötigte Messstrom fließt.
Sonde (S): Ein zusätzlicher Erder, vorzugsweise ein
Erdspieß, der zum Zweck der Messung als Potential-
abgriff für die Bezugserde dient.
Ausbreitungswiderstand eines Erders: Der Wider-
stand des Erdreiches zwischen dem Erder und der
Bezugserde.
Zur Durchführung der Erdungsmessung mit
Erdspießen (Hilfserder/Sonde) wird das UNI-
TEST Erd-Mess-Set 20m (Best.-Nr. 1227)
benötigt.
Zur Durchführung der Erdungsmessung mit
einer Stromzange wird der UNITEST Zange-
nadapter 500A (Best.-Nr. 1226) benötigt.
Zur Durchführung der Erdungsmessung (Erd-
schleifenmessung) mit zwei Stromzangen
wird der UNITEST Zangenadapter 1000A
(Best.-Nr. 1225) und der UNITEST Zangenad-
apter 500A (Best.-Nr. 1226) benötigt.
Das Messgerät darf nur an spannungsfreie
Erder angeschlossen werden.
Vor dem Einschlagen der Erder oder Sonden
ist der Untergrund auf evtl. vorhandene ge-
fährliche Objekte (Rohre, Leitungen, usw.) zu
untersuchen.
Liegt eine Spannung größer 20V AC/DC an den
Messleitungen H und E an, so wird die Span-
nung angezeigt, gleichzeitig erscheint folgen-
de Warnmeldung 'Eingangsspng. >20V', und
ein Signalton ertönt. Die weitere Durchführung
der Messung wird gesperrt.
Messung des Erdungswiderstandes nach der Zweileitermethode
Um Fehlmessungen zu vermeiden, muss auf
parallel zur Messanordnung verlegte metalli-
sche Rohre, Erdkabel oder im freien Gelände
auf Wasseradern oder Wurzeln geachtet wer-
den. Außerdem ist der spezifische Erdungs-
widerstand witterungsbedingten jahreszeitli-
chen Schwankungen unterworfen.
5.6 Messung des Erdungswiderstandes nach
der Zweileitermethode.
Bei der Zweileitermessung wird der Widerstand zwi-
schen dem zu messenden Erder und einem bekann-
ten Erder gemessen, hier kann z.B. der PEN-Leiter
eines TN-Systems benutzt werden. Vom Messer-
gebnis ist der Widerstand des bekannten Erders ab-
zuziehen. Diese Messung lässt sich auch in einem
dicht bebauten oder in versiegelten Gebieten durch-
führen, wo Sonden und Hilfserder nicht gesetzt wer-
den können.

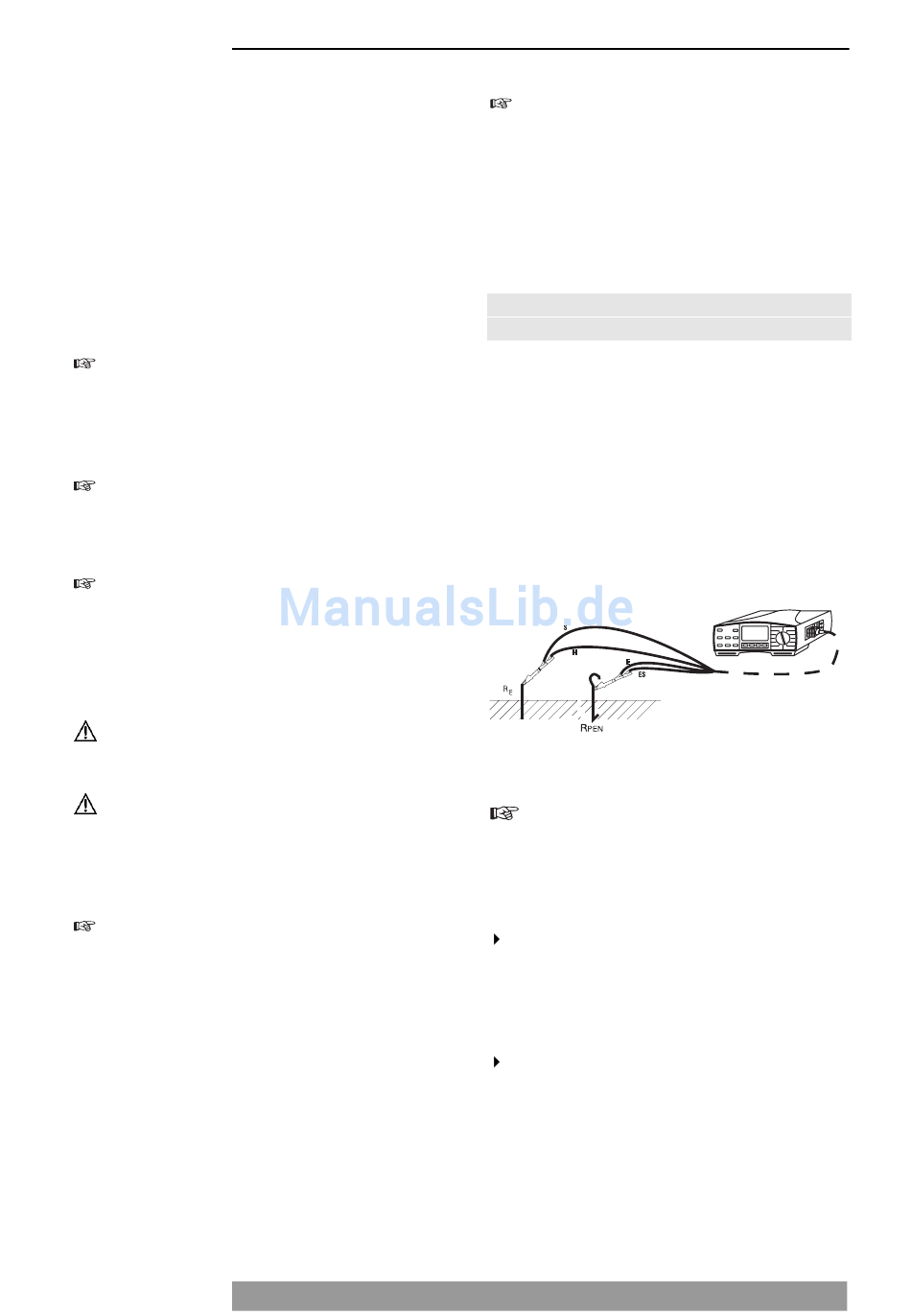

Bild 19: Messprinzip, zweipolige Messung:
Zur Durchführung dieser Messung benötigen
Sie das UNITEST Erd-Mess-Set (Best.-Nr.
1227)
5.6.1
Durchführung der Messung
Die 4-polige Messleitung aus dem Erd-Mess-
Set (Best.-Nr.1227) an den 4-poligen Messan-
schluss (17) des UNITEST 0100-EUROtest
anschließen.
Den UNITEST 0100-EUROtest mit der Taste
'EIN/AUS' einschalten, den Drehschalter 'Mess-
funktion' auf die Funktion 12 (RE Erdungswid-
erstand) stellen.
19
