Messung des spezifischen Erdwiderstandes nach der 'Wenner'-Methode
Zur Durchführung dieser Messung benötigen
Sie das UNITEST Erd-Mess-Set (Best.-Nr.
1227)
5.10.1 Durchführung der Messung
Die 4-polige Messleitung aus dem Erd-Mess-
Set (Best.-Nr.1227) an den 4-poligen Messan-
schluss (17) des UNITEST 0100-EUROtest
anschließen.
Den UNITEST 0100-EUROtest mit der Taste
'EIN/AUS' einschalten, den Drehschalter 'Mes-
sfunktion' auf die Funktion (12) RE Erdungs-
widerstand stellen.
Die Funktion ρe über die Funktionstaste F1
(FUNK) auswählen, dazu die Funktionstaste F1
ggf. mehrfach drücken. Die ausgewählte Funk-
tion wird in der oberen Anzeigezeile nochmals
dargestellt, Anzeige 'ρe'.

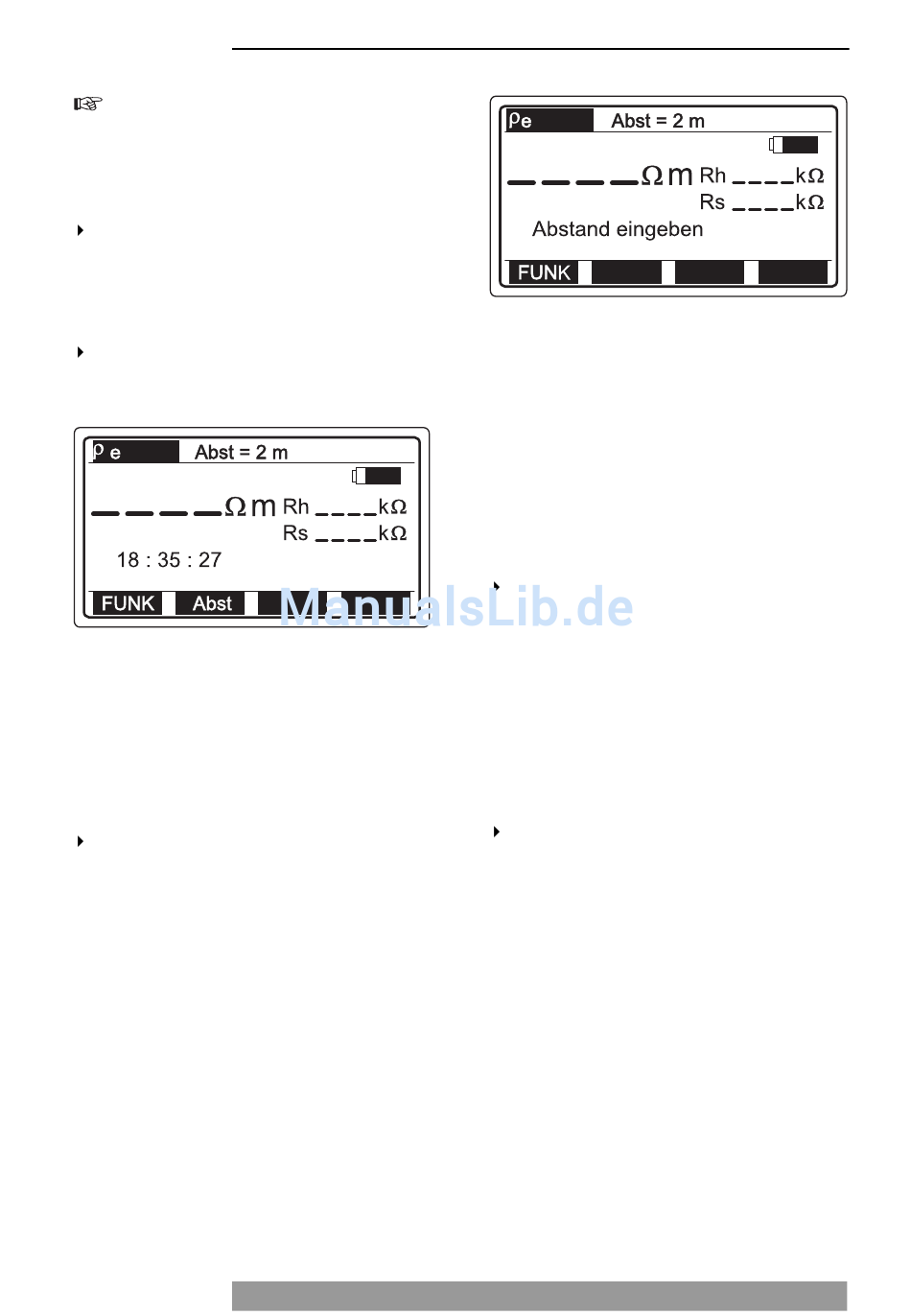

Bild 40: Menü spezifischer Erdwiderstand
Erklärung der angezeigten Werte:
Abst
Abstand der Erdspieße
(Sondenabstand)
Rh
Hilfserderwiderstand
Rs
Sondenwiderstand
Zur Einstellung des Sondenabstands (Abstand
der Erdspieße) die Funktionstaste F2 (Abst)
drücken, um in das Einstellmenü zu gelangen,
siehe Bild 41.
Bild 41: Einstellmenü für Abstand
Der Sondenabstand kann nun mit den beiden Funk-
tionstasten F2 (↑) oder F3 (↓) eingestellt werden.
Es können Werte zwischen 1m und 30m in Schrit-
ten von 1m eingestellt werden. Der eingestellte
Wert wird in der oberen Anzeigezeile angezeigt.
Nach dem Einstellen des Abstandes die Funkti-
onstaste F1 (Esc) oder die Taste 'ESC' drücken, um
das Menü zu verlassen.
Ordnen Sie die vier Erdspieße für E, ES, S, H in
einer Linie, wie in Bild 42 gezeigt, an. Der Ab-
stand zwischen den einzelnen Sonden muss
dem eingestellten Abstand unbedingt entspre-
chen. Legen Sie darauf die Leitungen sorgfältig
aus, und achten Sie, dass die Leitungen mög-
lichst nicht parallel nebeneinander liegen und
sich nicht keuzen, um Einkopplungen zu ver-
meiden.
Verbinden Sie die Messleitungen mit den Erd-
spießen gemäß Bild 42. Falls gewünscht kann
mit der Taste 'HILFE' die Anschlussinformation
direkt am Messgerät abgerufen werden, mehr-
faches Drücken der Taste 'HILFE' zeigt die An-
schlussmöglichkeiten an.
29
