Messungen von Oberwellen bei Spannung
5.29 Messungen von Oberwellen
bei Spannung (Funktion 7)
5.29.1 Durchführung der Messung
Die gewünschte Messleitung an den 4-poligen
Messanschluss (17) des UNITEST 0100-EURO-
test anschließen. Entweder die 3-polige Mes-
sleitung oder COMMANDER 2 (lieferbar als Zu-
behör Best.-Nr. 1223) verwenden, siehe Bild
100.
Den UNITEST 0100-EUROtest mit der Taste
'EIN/AUS' einschalten, den Drehschalter 'Mess-
funktion' auf die Funktion (7) Oberwellen stel-
len.
Die Funktion Oberwellen Spannung über die
Funktionstaste F1 (FUNK) auswählen, dazu die
Funktionstaste F1 drücken. Die ausgewählte
Funktion wird in der oberen Anzeigezeile
nochmals dargestellt, Anzeige OBERWELLEN
SPANNUNG.
V

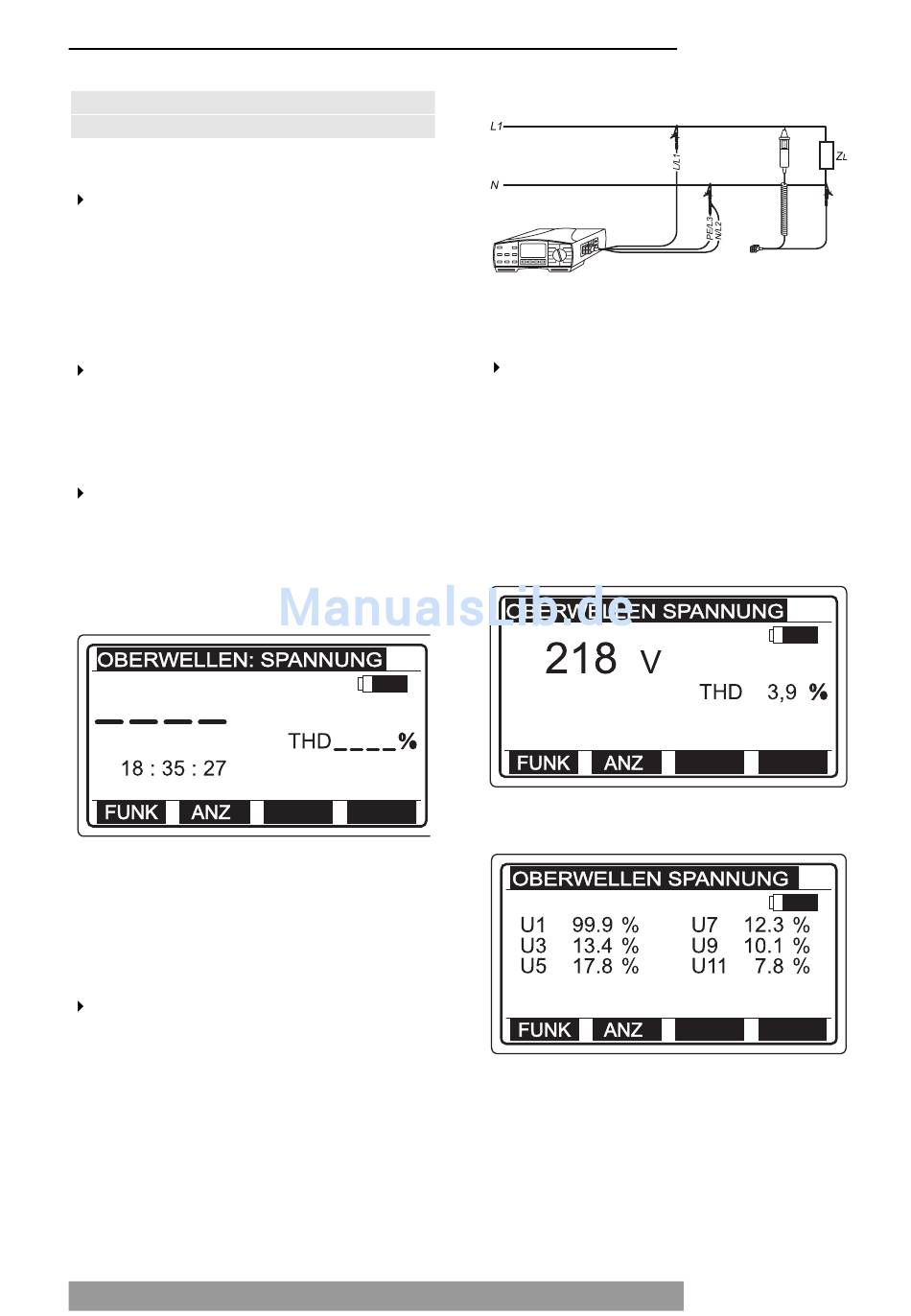

Bild 99: Menü Oberwellen Spannung
Erklärung der angezeigten Werte:
V Anzeige Gesamtspannung
THD Summe der Oberwellen (Klirrfaktor)
Die Messleitungen mit dem Prüfling gemäß Bild
100 verbinden. Falls gewünscht kann mit der
Taste 'HILFE' diese Anschlussinformation di-
rekt am Messgerät abgerufen werden, mehrfa-
ches Drücken der Taste 'HILFE' zeigt verschie-
dene Anschlussmöglichkeiten an.
62
Bild 100: Anschluss der Messleitungen
Die Taste 'START' kurz drücken, die Messung
wird gestartet. Die Netzspannung und der Klirr-
faktor (THD, Total Harmonic Distortion) werden
angezeigt. Wahlweise kann mit der Funktions-
taste F2 (ANZ) die Einzelwerte für die Grund-
welle und die Oberwellenanteile abgerufen wer-
den. Drücken Sie dazu die Funktionstaste F2
(ANZ) mehrfach, die Messwerte werden gemäß
den nachstehenden Beispielen angezeigt.
Bild 101: Anzeige Gesamtspannung und Klirrfaktor
Bild 102: Anzeige Grundwelle und 3 bis 11 Ober-
welle
