Messungen des Schutzpegels von Überspannungsschutzeinrichtungen
Falls gewünscht, die Grenzwerte für den Schutz-
pegel einstellen. Falls die Messwerte außerhalb
der eingestellten Grenzwerte liegen, so wird bei
der Messung auf der LC-Anzeige die Meldung
'Wert ausserh. Grenzw.' zusammen mit dem
Zeichen
angezeigt.
Zur Einstellung der Grenzwerte zuerst die Funk-
tionstasten F1 (Ulim) oder F2 (Olim) drücken,
um in das Einstellmenü für die Grenzwerte zu
gelangen, siehe Bild 86:

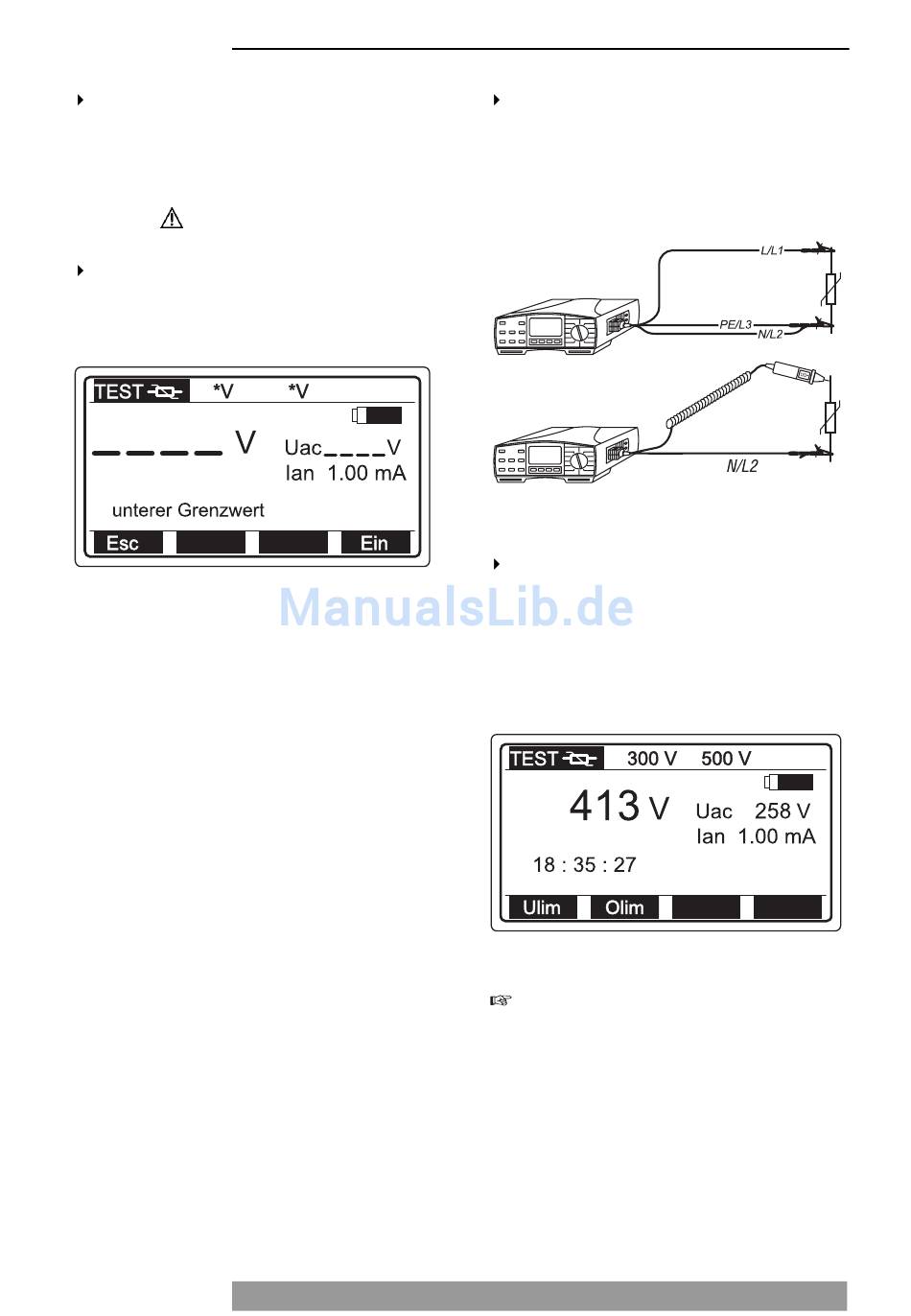

Bild 86: Einstellmenü für die Grenzwerte
Anschließend mit der Funktionstaste F4 (Ein) die
Grenzwerteinstellung aktivieren. Falls das Messer-
gebnis nicht mit dem eingestellten Grenzwert ver-
glichen werden soll, so ist die Funktionstaste F4
(Aus) nochmals zu drücken.
Nun kann mit den Funktionstasten F2 (↑) oder F3
(↓) der gewünschte Grenzwert eingestellt werden.
Es können Grenzwerte zwischen 0V und 1000V in
5V Schritten eingestellt werden. Die jeweils einge-
stellten Werte werden in der oberen Anzeigezeile
dargestellt.
Die Funktionstaste F4 (Aus) ermöglicht dem Bedie-
ner, den jeweiligen Grenzwert wieder auszuschal-
ten, bei ausgeschaltetem Grenzwert wird in der obe-
ren Anzeigezeile '*V' dargestellt. Nach dem
Einstellen des Grenzwertes die Funktionstaste F1
(Esc) oder die Taste 'ESC' drücken, um das Menü
zu verlassen.
Die Messleitungen mit dem Prüfling gemäß Bild
87 verbinden. Falls gewünscht kann mit der
Taste 'HILFE' diese Anschlussinformation di-
rekt am Messgerät abgerufen werden, mehrfa-
ches Drücken der Taste 'HILFE' zeigt verschie-
dene Anschlussmöglichkeiten an.
Bild 87: Anschluss der Messleitungen
Die Taste 'START' kurz drücken, die Messung
wird gestartet. Es wird eine Spannungsrampe
von 0...1000V DC (Anstiegsrampe 500V/s) an
den Prüfling angelegt. Sobald der Messstrom
einen Wert von 1mA erreicht hat, wird die Span-
nung angezeigt. Die Messwerte werden gemäß
dem nachstehenden Beispiel angezeigt.
Bild 88: Messwert Schutzpegel
Der angezeigte Wechselspannungsschutzpe-
gel (Uac) kann direkt mit dem Wert verglichen
werden, der auf der Überspannungsschutzein-
richtung angegeben ist.
55
