Bedienelemente / Anschlüsse und Display

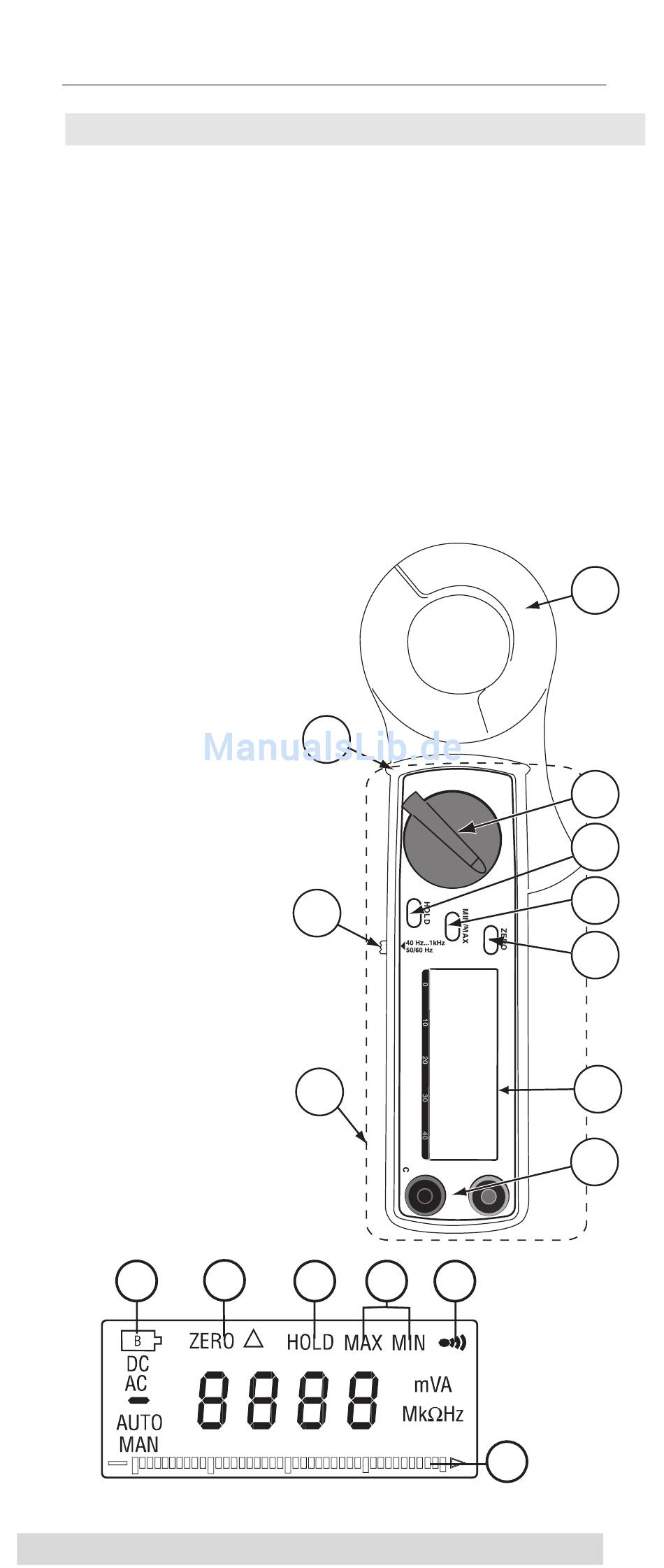

4.0 Bedienelemente und Anschlüsse
1. Messwertaufnehmer (Stromzange)
2. Messart-Wahlschalter mit EIN/AUS-Schalter)
3. HOLD-Taste zum "festhalten" von Messwerten
4. MIN/MAX-Wertfunktion
5. Relativwert: Mit der ZERO Taste kann die Anzeige auf
Null gesetzt werden, um den relativen Wert zu einem
Messwert zu ermitteln
6. Umschalter, Frequenzbereich. Im Bereich 50/60 Hz ist
die Genauigkeit für diesen eingeschränkten Bereich
höher wie bei Umstellung auf 40 Hz..1 kHz.
7. Digitale Anzeige
8. Eingangsbuchsen
für Spannungs-,
Widerstands-, und
Durchgangsprü-
fung
9. Griffbereich mit 9a.
Griffschutzkragen
10. Batteries Anzeige
11. Nullpunkt/ Relativ-
wert Anzeige
12. Hold Anzeige(Data
Hold ist aktiviert)
13. Min/ Max Anzeige
14. Durchgangs
Anzeige
15. Analoge
Balkenanzeige
10
6
9a
6
9
11
12 13 14
15
1
2
3
4
5
7
8
