Питание +19 [В постоянного тока], подаваемое на контакты 11 и 18 J5 (клеммник с 18 полюсами), может
обеспечивать максимум 50 [мА]
2.2.4.1 Выходные контакты OUT 1 и OUT 2:
Перечисленные далее выходные соединения относятся к двум клеммникам J3 и J4 с 3 полюсами, обозначенными
надписями OUT1 и OUT 2, и под ними написан также тип контакта, относящийся к клемме.
Тип контакта
Макс. допустимое напряжение [В]
Макс. допустимый ток [A]
Макс. допустимое сечение кабеля [мм²]

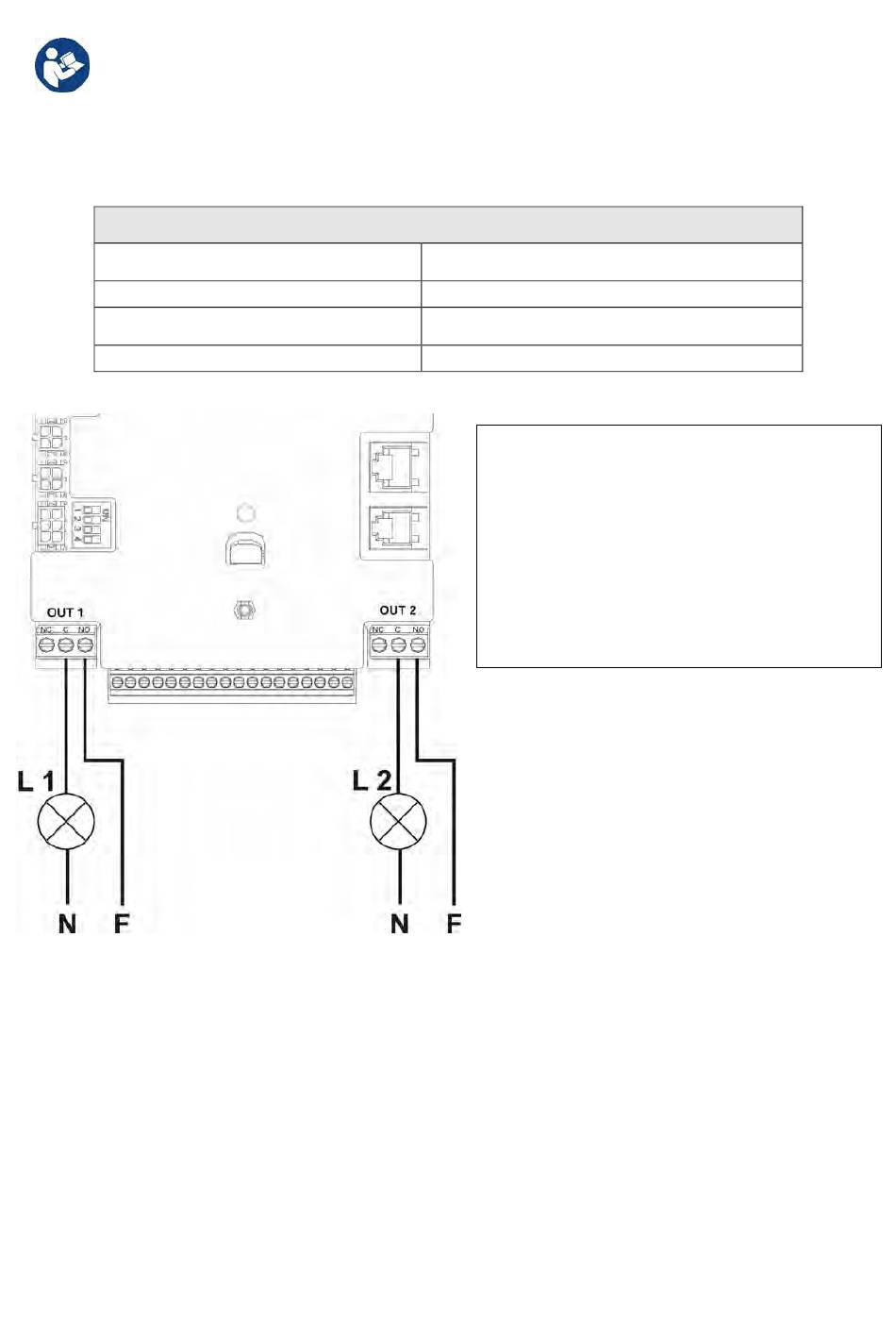

Рисунок 10: Пример соединений выходов
2.2.4.2 Входные контакты (с фотосоединением)
Перечисленные далее соединения входов относятся к клеммнику с 18 полюсами J5, чья нумерация начинается с вывода 1
слева. На основании клеммника приводится обозначение входов.
- I 1: Вывод 16 и 17
- I 2: Вывод 15 и 16
- I 3: Вывод 13 и 14
- I 4: Вывод 12 и 13
Включение входов может производиться как при постоянном, так и при переменном токе 50-60 Гц. Далее показаны
электрические характеристики входов, Таблица 7.
РУССКИЙ
Характеристики выходных контактов
Таблица 6: Характеристики выходных контактов
NO (нормально разомкнутый), NC (нормально
замкнутый), COM
250
5 -> резистивная нагрузка
2,5 -> индуктивная нагрузка
3,80
Со ссылкой на пример, предлагаемый на Рисунок 10
и используя заводские настройки (O1 = 2: контакт NO
(нормально разомкнутый); O2 = 2; contatto NO
(нормально разомкнутый)) получаем:
L1 включается, когда насос заблокирован
•
(напр. "BL": блокировка из=-за отсутствия
воды).
L2 включается, когда насос работает
•
("GO").
