GEA RedGenium Betriebsanleitung Seite 87

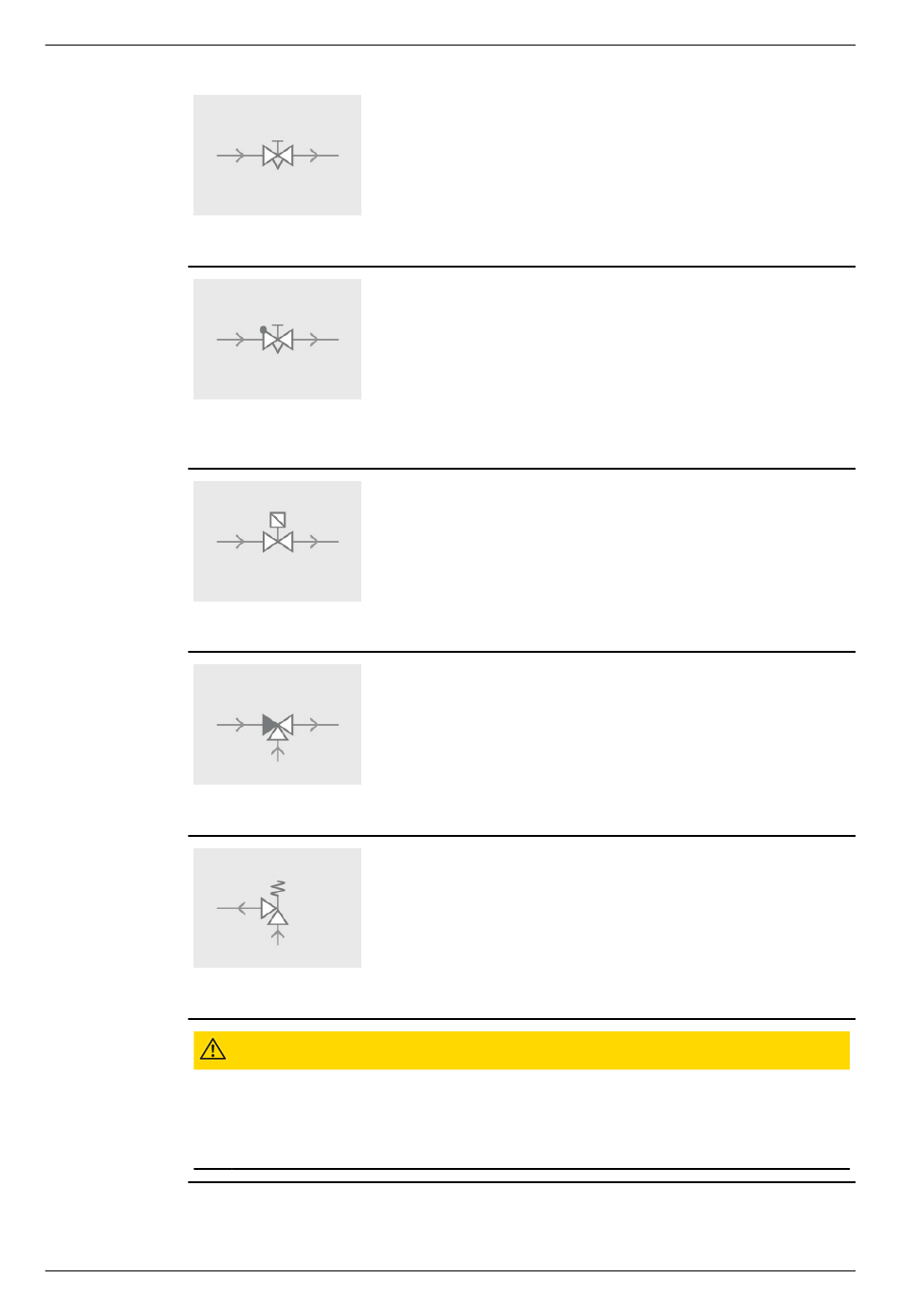

Abb.32: Regelventil
Abb.33: Absperrbares Rückschlagventil
mit integrierter Regelfunktion
Abb.34: Magnetventil
Abb.35: Wechselventil
Abb.36: Öldruckregulierventil
L_151510_5
05.03.2021
Vorsicht!
Ein zu hoch bzw. zu niedrig eingestellter Öldruck kann bereits nach kurzer
Betriebszeit zu ernsthaften Verdichterschäden bis hin zum Totalschaden
führen!
► Siehe Kapitel "Einstellen des Öldrucks"
Erster Start - Ablauf der Inbetriebnahme
Regelventil eingeregelt bei:
•
Inbetriebnahme
•
veränderten Betriebsbedingungen
Absperrbares Rückschlagventil mit Regelfunk-
tion geöffnet bei normalem Betrieb
Von der Steuerung (z.B. GEA Omni™) gesteu-
ert
Wechselventil (Dreiwegeventil), von unten in
Pfeilrichtung geöffnet
Betriebsstellung: eingeregelt
Δp x,x ± x bar einzustellender Regeldruck
gegenüber Referenzdruck (siehe R+I Fließbild)
Inbetriebnahme
