Variante (W) mit Kälteträger-beaufschlagtem Verdampfer:
Im Verdampfer erfolgt durch Verdampfung des Kältemittels die Aufnahme von
Wärme aus dem Kälteträger und damit dessen Abkühlung.
Variante (K) mit NH
Im Verdampfer erfolgt durch Verdampfung des Kältemittels die Aufnahme von
Wärme aus der Verflüssigung des Kältemittels im Kreislauf des Flüssigkeitskühl-
satzes.
Im Flüssigkeitsabscheider, welcher in dem Verdampfer integriert ist, werden Flüs-
sigkeitstropfen effektiv abgeschieden.
Auslegung, Fertigung und Abnahme des Verdampfers mit integriertem Flüssig-
keitsabscheider erfolgen nach Druckgeräterichtlinien.
Die Dokumentation Verdampfer (Betriebs- und Wartungsanleitung, Abnah-
mezertifikat) ist Bestandteil der Produktdokumentation.
3.1.4.5 Verflüssiger

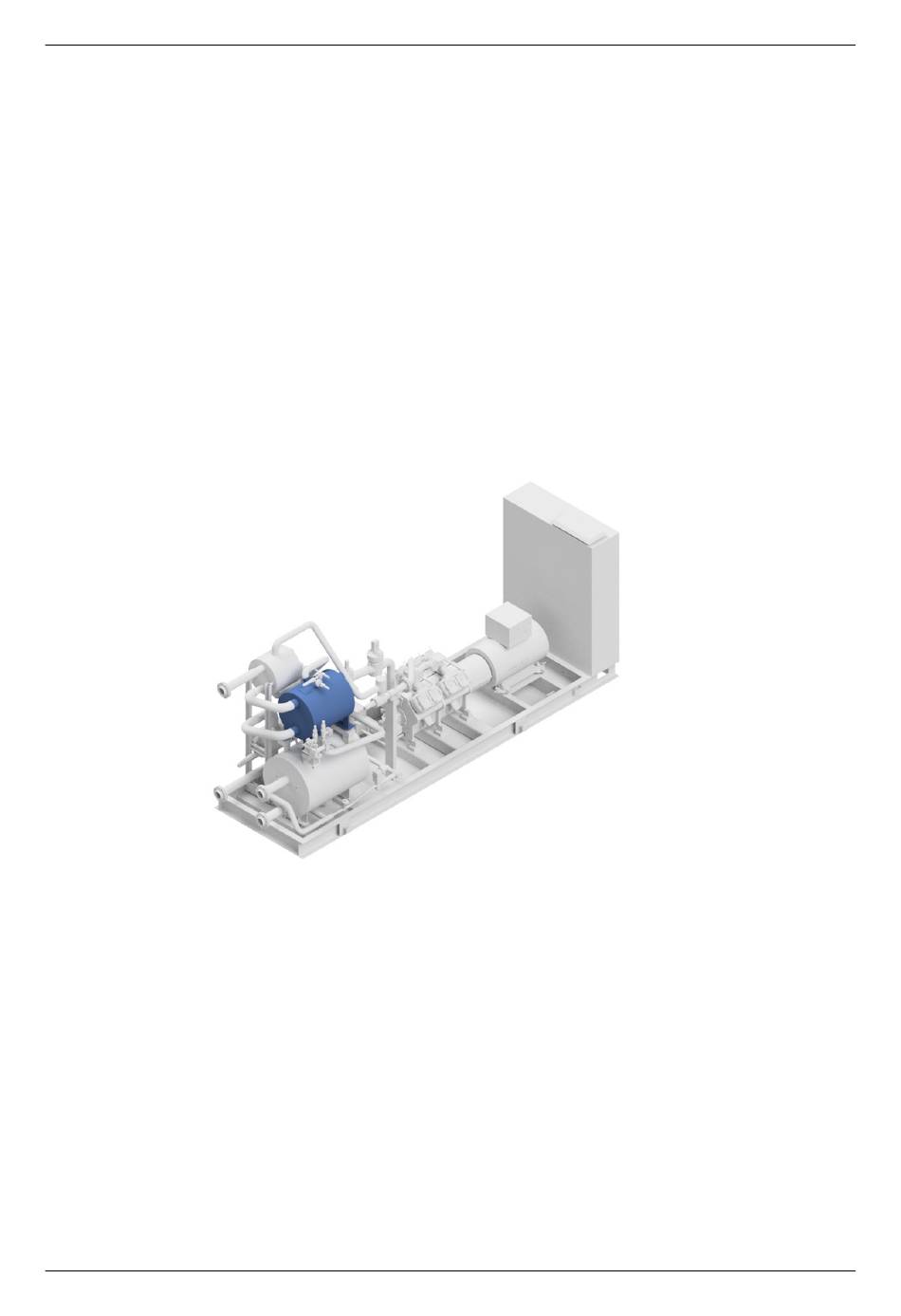

Abb.7:
Im Verflüssiger wird der verdichtete Kältemitteldampf durch Abgabe der im Ver-
dampfer und Verdichter aufgenommenen Energie an den Wärmeträger (Erwär-
mung) enthitzt und verflüssigt.
Auslegung, Fertigung und Abnahme des Verflüssigers erfolgt nach Druckgeräte-
richtlinie.
Verflüssiger in der Ausführung Plattenwärmeübertrager (im Lieferumfang enthal-
ten).
Die Dokumentation Verflüssiger (Betriebs- und Wartungsanleitung, Abnah-
mezertifikat) ist Bestandteil der Produktdokumentation.
