3.1.5.11 Installation und Kennzeichnung von lose gelieferten Teilen
(Handlungsvorschrift)

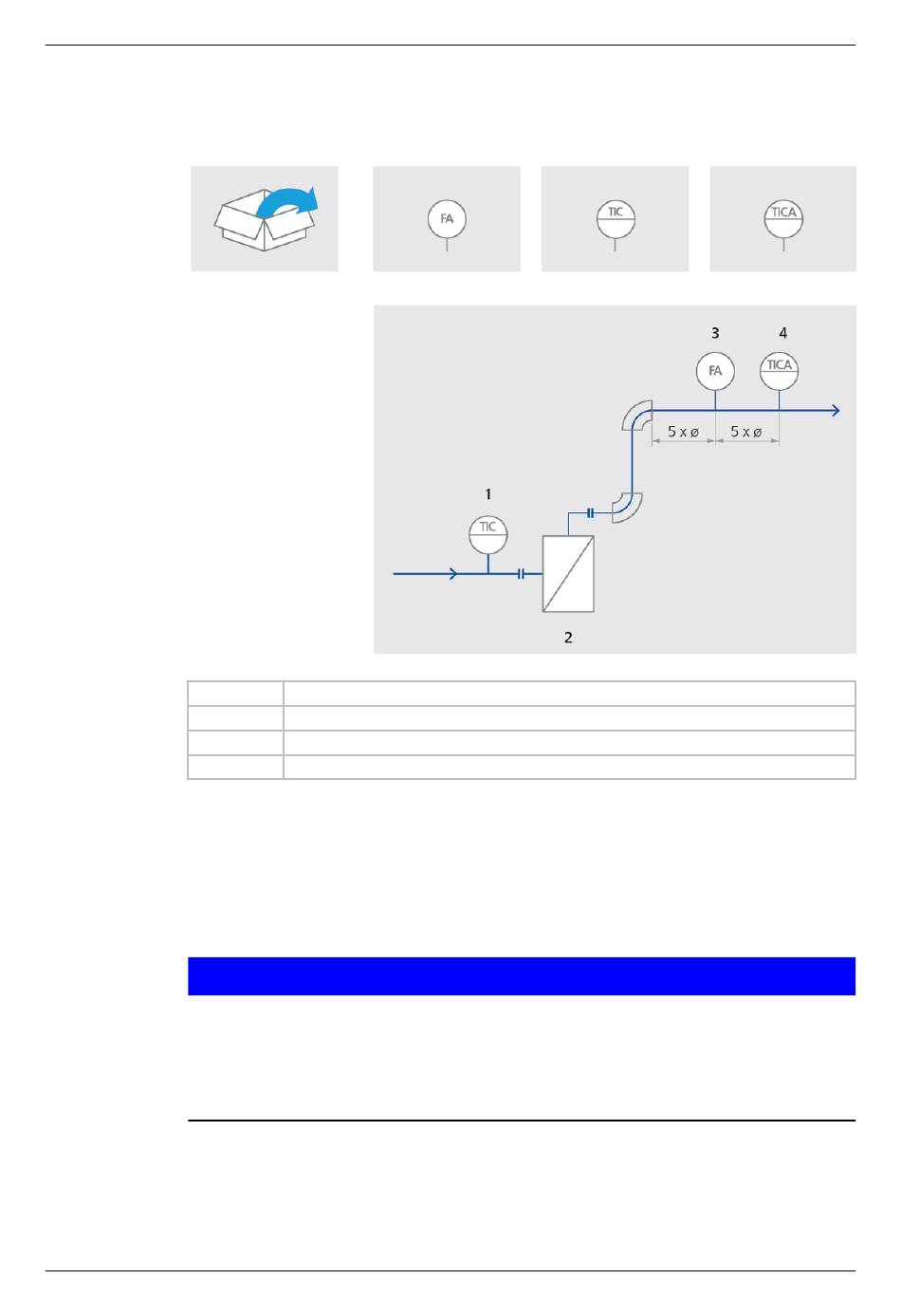

Anbringung der Kennzeichnung: am Verdampfer (Beispiel)
Abb.22: Kennzeichnung der lose gelieferten Teile am Beispiel Kälteträgerkreislauf
1
2
3
4
Bedeutung der Kennzeichnung
Vor der Inbetriebnahme ist sicher zu stellen, dass die lose gelieferten Teile im
Rohrleitungskreislauf installiert werden:
1.
2.
52
(2045) Widerstandsthermometer - Kälteträgereintrittstemperatur
(2000) Verdampfer
(2050) Strömungswächter
(2040) Widerstandsthermometer - Kälteträgeraustrittstemperatur
Nehmen Sie die Teile aus der Verpackung.
Installieren Sie die Komponenten gemäß Abbildung.
Achtung
Die Lieferung enthält anwendungsbedingt noch weitere Teile, beispiels-
weise für den Wärmeträger- bzw. Kühlmediumkreislauf. Mit diesen Teilen ist
dann sinngemäß zu verfahren.
► Beachten Sie die Hinweise im Kapitel „Inbetriebnahme/ Wasserverroh-
rung".
L_151510_5
05.03.2021
