Beschreibung
Aufbau

3.1.4.9 Schaltschrank mit Steuerung

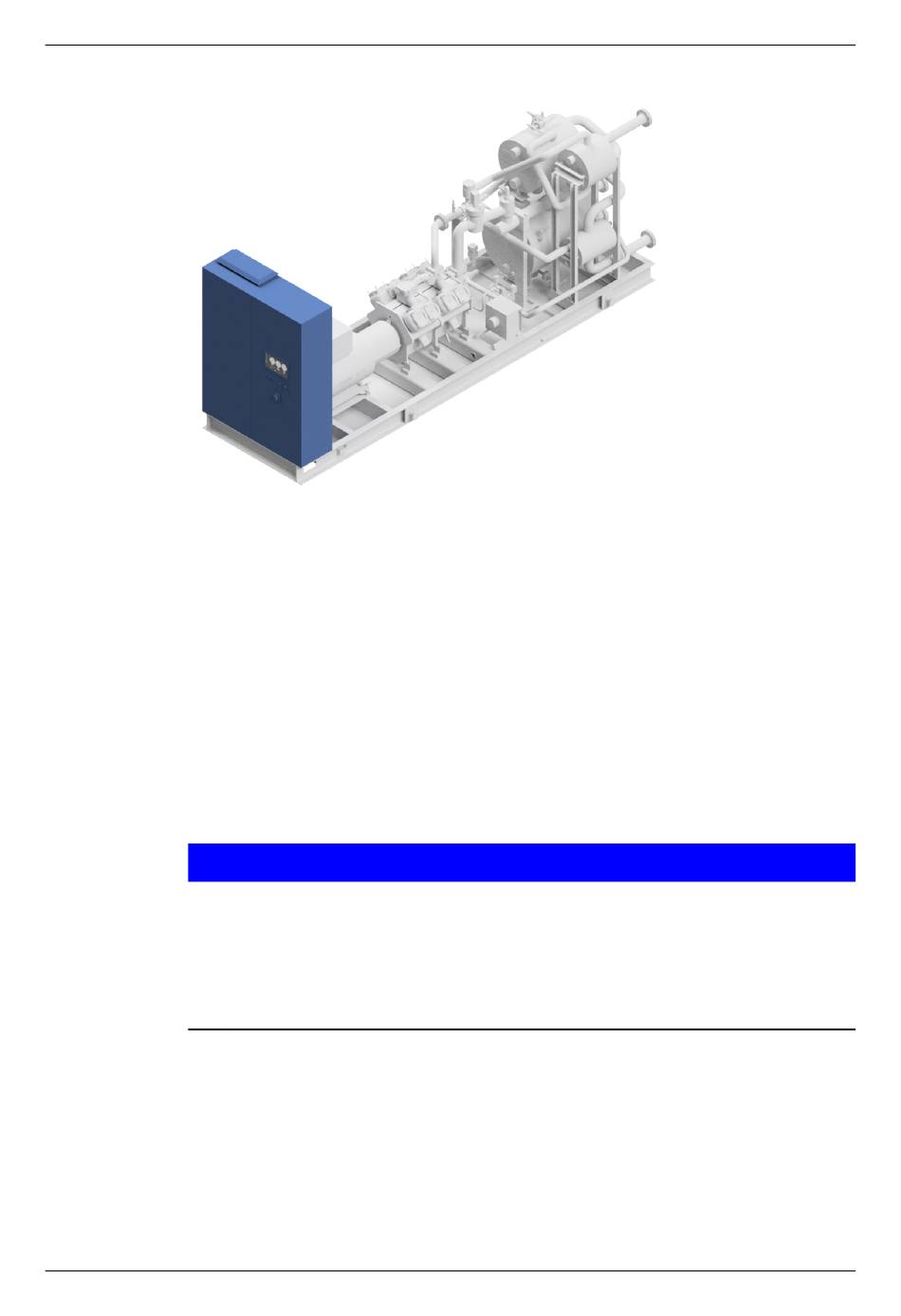

Abb.11: Anordnung des Schaltschrankes
Das Produkt ist standardmäßig mit einer Steuerung GEA Omni™ ausgerüstet.
Der Schaltschrank mit Steuerung besteht aus der Steuereinheit mit Bedien- und
Anzeigeeinheit, den Meldeleuchten für "Betrieb", "Warnung" und "Störung", dem
NOT-AUS-Taster, den Koppelelementen, sowie dem Gehäuse.
Der Schaltschrank mit Steuerung ist bei Motorleistungen bis 450 kW unmittelbar
am Produkt montiert.
Bei bestimmten Produktbaureihen kann der Schaltschrank optional aus dem Lie-
ferumfang entfernt werden, in diesem Fall ist nur die Steuerung GEA Omni™ in
einem Steuerschrank am Produkt montiert.
Wird das Produkt drehzahlgeregelt betrieben (Standard bei den Baureihen der
GEA Blu Chiller und der GEA Red Wärmepumpen), so ist der Frequenzumformer
in den Schaltschrank integriert.
Nähere Details zum Funktionsumfang der Steuerung sind dem separaten Kapitel
zur GEA Omni™ zu entnehmen.
Die Dokumentation der Steuerung (Betriebsanleitung, Elektroanschluss-
plan, Parameterliste, Kommunikationsrichtlinie) ist Bestandteil der Produkt-
dokumentation.
42
Achtung
Abhängig von der Motorgröße muss der Frequenzumformer (FU) in einem
separaten Schrank verbaut werden. Anwendungsbedingt wird der komplette
Schaltschrank in anderer Anordnung als abgebildet montiert, oder der FU-
Schrank wird lose mitgeliefert.
► Details sind der projektspezifischen Spezifikation bzw. den Auftrags-
zeichnungen zu entnehmen.
