6 horstCONTROL E/A
6.4.9 Verdrahtungsbeispiele allgemeine digitale Ein-/Ausgänge
Folgende Beispiele zeigen die Verwendung der allgemeinen digitalen Ein- und Ausgänge.

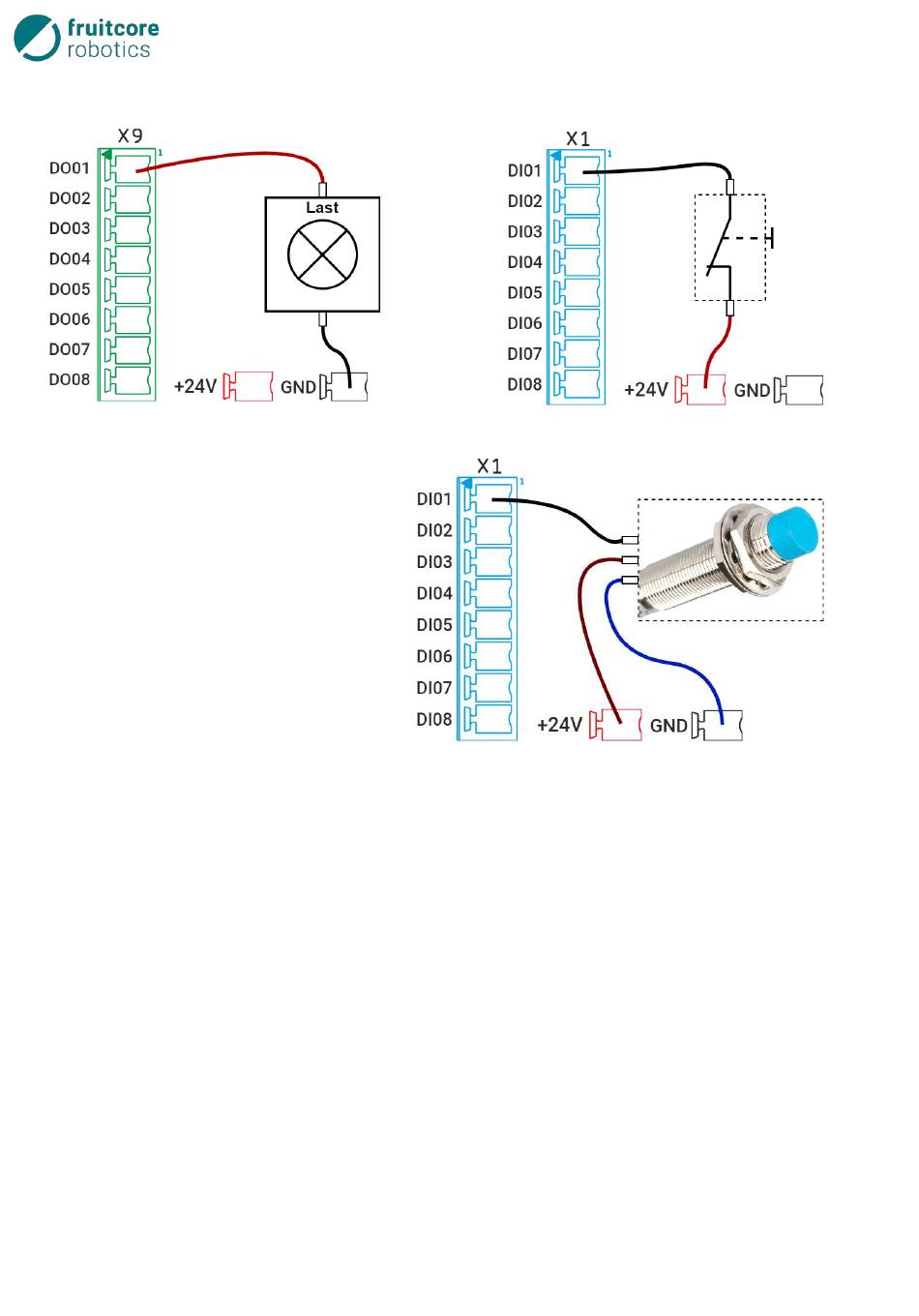

Abb. 6-26: Verbraucher am Digitalausgang
Abb. 6-27: Taster am Digitaleingang
Ein induktiver Näherungsschalter in der Konfigura-
tion als PNP Öffner soll an einen digitalen Eingang
angeschlossen werden.
Abb. 6-28: induktiver Sensor am Digitaleingang
48
