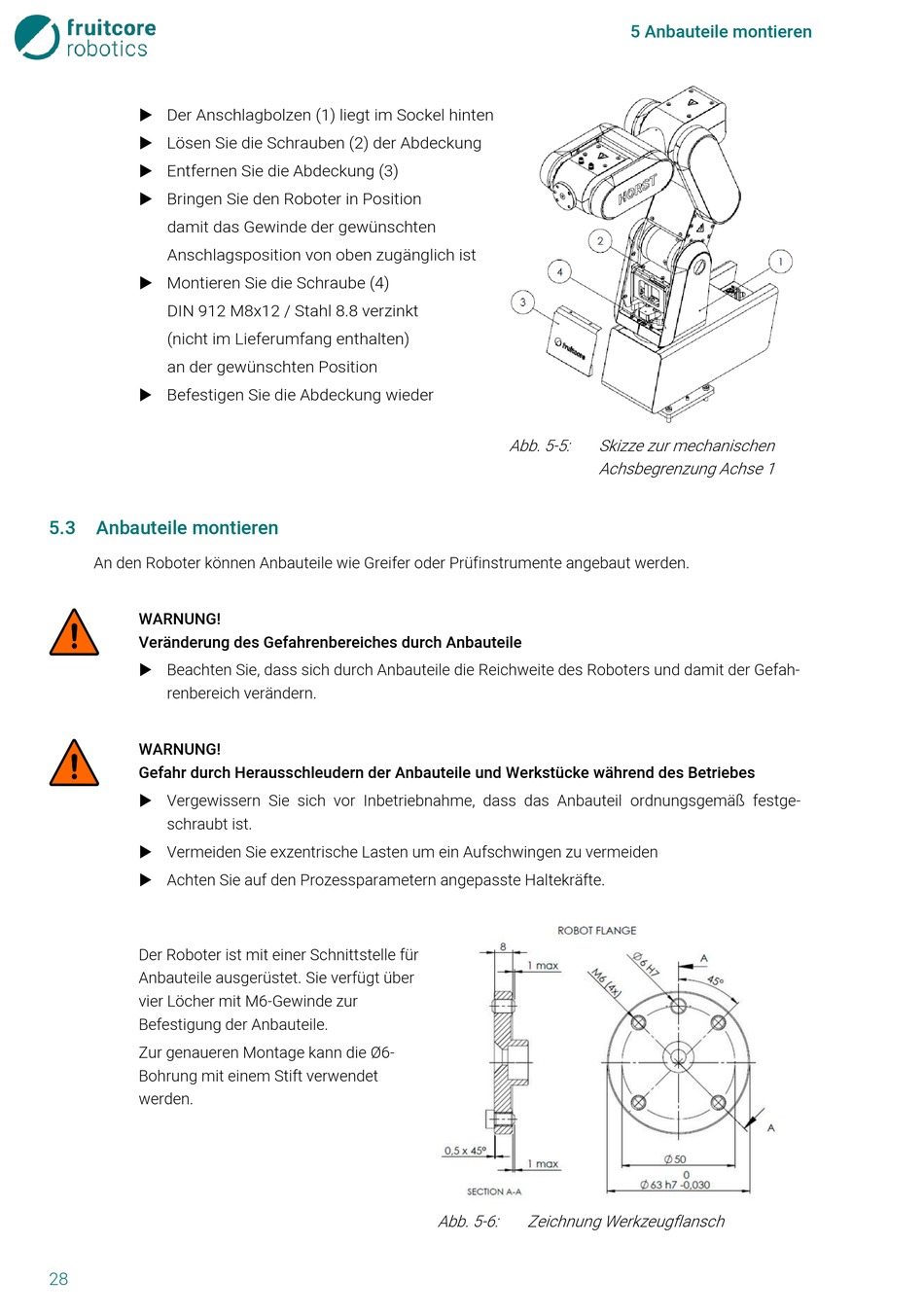

Der Anschlagbolzen (1) liegt im Sockel hinten
Lösen Sie die Schrauben (2) der Abdeckung
Entfernen Sie die Abdeckung (3)
Bringen Sie den Roboter in Position
damit das Gewinde der gewünschten
Anschlagsposition von oben zugänglich ist
Montieren Sie die Schraube (4)
DIN 912 M8x12 / Stahl 8.8 verzinkt
(nicht im Lieferumfang enthalten)
an der gewünschten Position
Befestigen Sie die Abdeckung wieder
5.3
Anbauteile montieren
An den Roboter können Anbauteile wie Greifer oder Prüfinstrumente angebaut werden.
WARNUNG!
Veränderung des Gefahrenbereiches durch Anbauteile
Beachten Sie, dass sich durch Anbauteile die Reichweite des Roboters und damit der Gefah-
renbereich verändern.
WARNUNG!
Gefahr durch Herausschleudern der Anbauteile und Werkstücke während des Betriebes
Vergewissern Sie sich vor Inbetriebnahme, dass das Anbauteil ordnungsgemäß festge-
schraubt ist.
Vermeiden Sie exzentrische Lasten um ein Aufschwingen zu vermeiden
Achten Sie auf den Prozessparametern angepasste Haltekräfte.
Der Roboter ist mit einer Schnittstelle für
Anbauteile ausgerüstet. Sie verfügt über
vier Löcher mit M6-Gewinde zur
Befestigung der Anbauteile.
Zur genaueren Montage kann die Ø6-
Bohrung mit einem Stift verwendet
werden.
28
Abb. 5-5:
Skizze zur mechanischen
Achsbegrenzung Achse 1
Abb. 5-6:
Zeichnung Werkzeugflansch
5 Anbauteile montieren
