6.3

Netzanschluss

Der Netzanschluss an horstCONTROL ist ein standardmäßiger IEC C14 Geräteeinbaustecker (IEC-60320)
mit integrierter Abziehsicherung. Das mitgelieferte Netzkabel besitzt an einem Ende einen Schutzkontakt-
stecker, am anderen Ende eine IEC C13 Kaltgerätekupplung mit speziell geformtem Gehäuse. Dieses ge-
währleistet in Verbindung mit der Abziehsicherung eine sichere Verbindung des Netzanschlusses. Ver-
wenden Sie daher immer das mitgelieferte Netzkabel.
Die Stromversorgung muss über:
 Hauptsicherung
Fehlerstrom-Schutzschalter

Erdungsverbindung (PE-Schutzleiter)

verfügen.
Die horstCONTROL ist mit einem Netzeingangsfilter und einer 6,3 A Sicherung ausgestattet.
 Schließen Sie die horstCONTROL mit
dem mitgelieferten Netzkabel an das
Stromnetz an. Das Netzkabel so verle-
gen, dass es vor Beschädigung gesi-
chert ist.
Parameter
Eingangsspannung
Eingangsfrequenz
Stromaufnahme
Nenn-Leistungsaufnahme

Tabelle 6-1: Kennwerte Netzanschluss

1) Messbedingungen Leistungsaufnahme: horstCONTROL PCA, Roboter H600, alle Achsen gleichzeitig bewegt,
Geschwindigkeit 100 %, Traglast 0 kg, Messzeitraum 2 h
ELEKTRISCHE SPANNUNG!
 Stellen Sie sicher, dass alle Kabel korrekt angeschlossen sind, bevor die horstCON-
 Stellen Sie sicher, dass der Roboter geerdet ist (Verbindung des Netzsteckers zu PE
 Es muss ein geeigneter Leitungsschutzschalter sowie ein geeigneter RCD (Fehler-
32
1
TROL mit Strom versorgt wird. Verwenden Sie immer das mitgelieferte Original-
Stromkabel.
Schutzleiter).
strom-Schutzschalter) installiert sein.

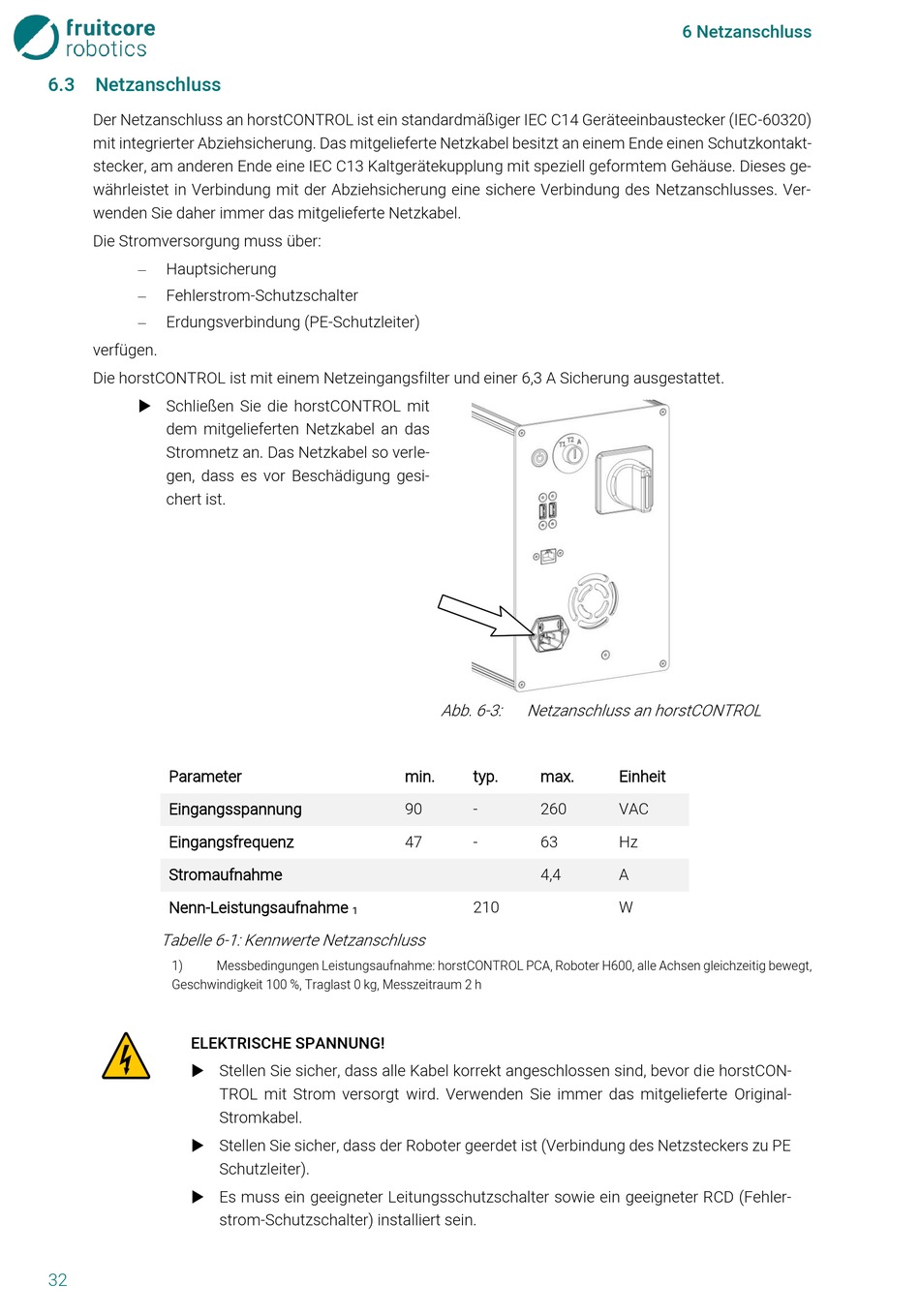

Abb. 6-3: Netzanschluss an horstCONTROL
min. typ. max.
90 - 260
47 - 63
4,4
210
6 Netzanschluss
Einheit
VAC
Hz
A
W
