4 2x USB 2.0-Anschlüsse
5 Zustimmtaster
Auf der Rückseite befinden sich
Zustimmtaster und zwei USB 2.0-Schnitt-
stellen über welche zusätzliche Eingabe-
geräte (Tastatur, Maus) angeschlossen
werden können. Die USB-Schnittstellen des
horstPANELs sind nur zum Anschluss von
Eingabegeräten
Speichermedien bitte die USB-Schnittstelle
der horstCONTROL nutzen.
Um Bewegungen des Roboters im Teachbetrieb durchzuführen, muss der Zustimmtaster immer
in Mittelstellung gehalten werden.
WARNUNG!
 Schließen Sie niemals einen normalen Monitor an das DVI-Kabel an! Da die Kabelbelegung
nicht dem Standard entspricht kann hierdurch das Endgerät oder die horstCONTROL be-
schädigt werden!
Das horstPANEL niemals im laufenden Betrieb ein- oder ausstecken! Hierzu die horstCON-

TROL ausschalten.
 Die USB-Schnittstellen am horstPANEL sind nur für Eingabegeräte vorgesehen, für Spei-
chermedien die Schnittstellen der horstCONTROL benutzen
Die Halterung (1) des horstPANEL wird für die Tischaufstellung (2) verwendet.
Benutzen Sie die Halterung für das horstPANEL z. B. im Teachbetrieb, um ein langes Halten des
horstPANEL mit der Hand zu vermeiden.
22
der
vorgesehen, für

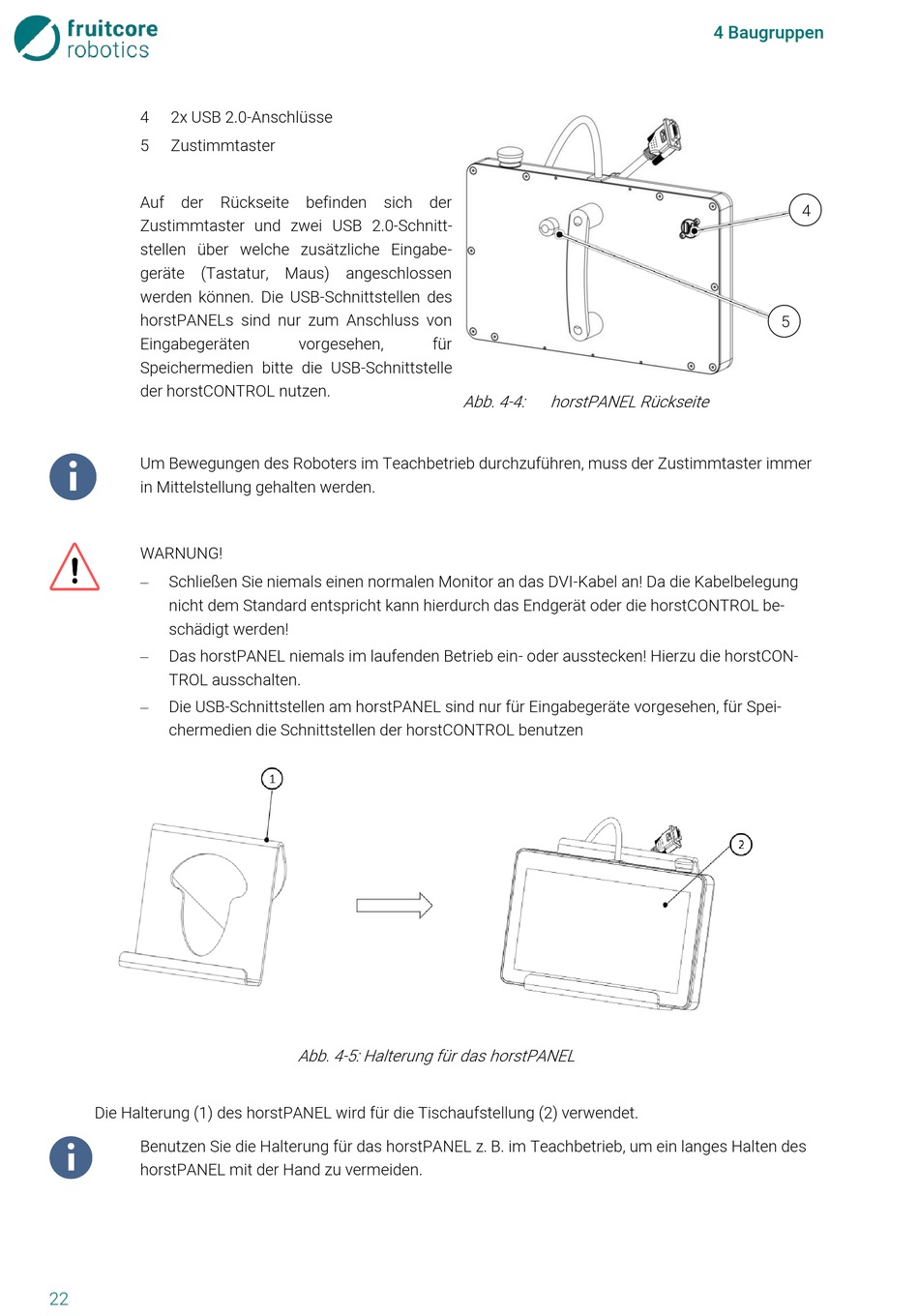

Abb. 4-4:
Abb. 4-5: Halterung für das horstPANEL
4 Baugruppen
horstPANEL Rückseite
4
5
