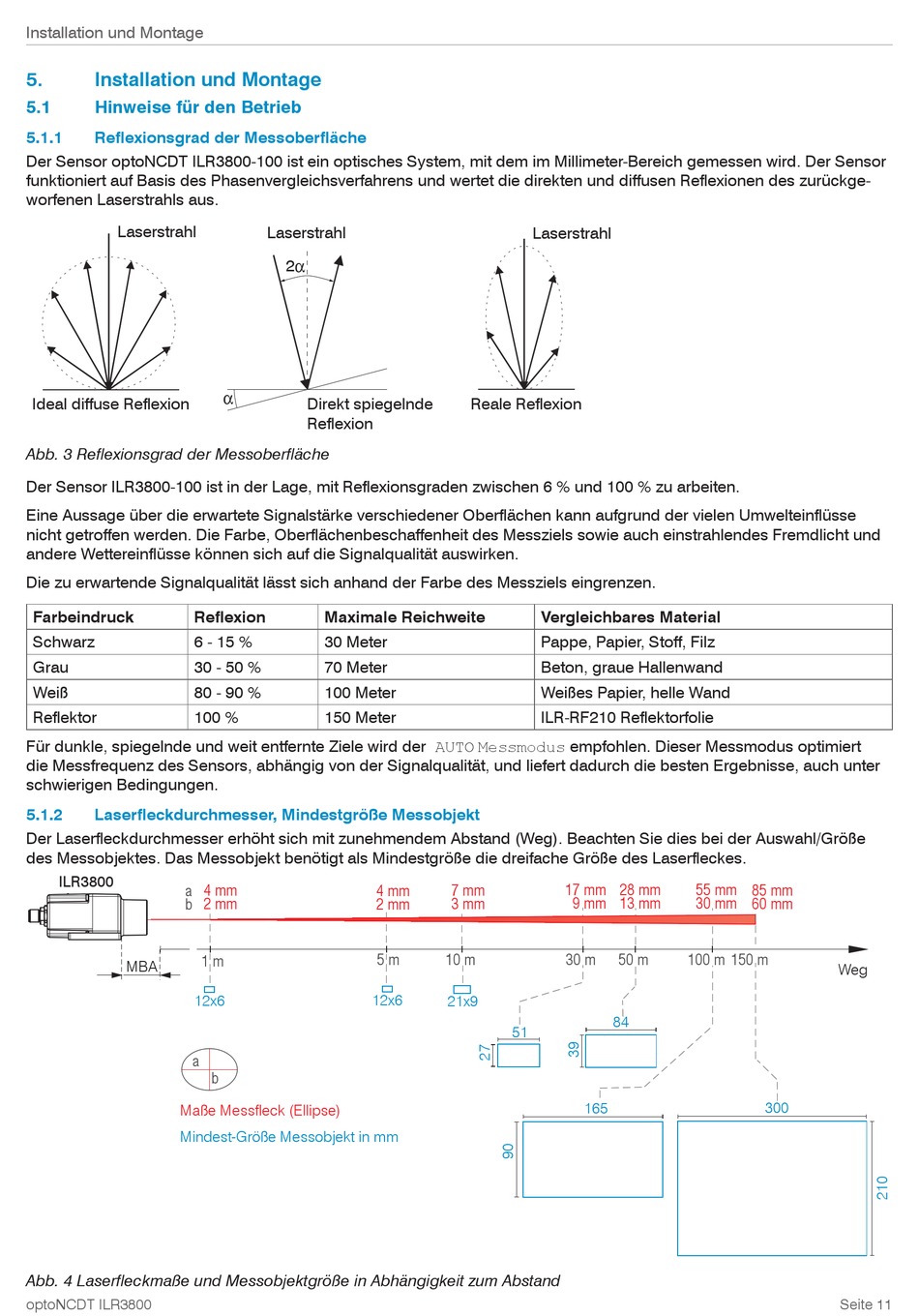

Installation und Montage
5.
Installation und Montage
5.1
Hinweise für den Betrieb
5.1.1
Reflexionsgrad der Messoberfläche
Der Sensor optoNCDT ILR3800-100 ist ein optisches System, mit dem im Millimeter-Bereich gemessen wird. Der Sensor
funktioniert auf Basis des Phasenvergleichsverfahrens und wertet die direkten und diffusen Reflexionen des zurückge-
worfenen Laserstrahls aus.
Laserstrahl
Ideal diffuse Reflexion
Abb. 3 Reflexionsgrad der Messoberfläche
Der Sensor ILR3800-100 ist in der Lage, mit Reflexionsgraden zwischen 6 % und 100 % zu arbeiten.
Eine Aussage über die erwartete Signalstärke verschiedener Oberflächen kann aufgrund der vielen Umwelteinflüsse
nicht getroffen werden. Die Farbe, Oberflächenbeschaffenheit des Messziels sowie auch einstrahlendes Fremdlicht und
andere Wettereinflüsse können sich auf die Signalqualität auswirken.
Die zu erwartende Signalqualität lässt sich anhand der Farbe des Messziels eingrenzen.
Farbeindruck
Reflexion
Schwarz
6 - 15 %
Grau
30 - 50 %
Weiß
80 - 90 %
Reflektor
100 %
Für dunkle, spiegelnde und weit entfernte Ziele wird der AUTO Messmodus empfohlen. Dieser Messmodus optimiert
die Messfrequenz des Sensors, abhängig von der Signalqualität, und liefert dadurch die besten Ergebnisse, auch unter
schwierigen Bedingungen.
5.1.2
Laserfleckdurchmesser, Mindestgröße Messobjekt
Der Laserfleckdurchmesser erhöht sich mit zunehmendem Abstand (Weg). Beachten Sie dies bei der Auswahl/Größe
des Messobjektes. Das Messobjekt benötigt als Mindestgröße die dreifache Größe des Laserfleckes.
ILR3800
a
b
MBA
12x6
a
Maße Messfleck (Ellipse)
Mindest-Größe Messobjekt in mm
Abb. 4 Laserfleckmaße und Messobjektgröße in Abhängigkeit zum Abstand
optoNCDT ILR3800
Laserstrahl
2
Direkt spiegelnde
Reflexion
Maximale Reichweite
30 Meter
70 Meter
100 Meter
150 Meter
4 mm
2 mm
1 m
12x6
b
Laserstrahl
Reale Reflexion
Vergleichbares Material
Pappe, Papier, Stoff, Filz
Beton, graue Hallenwand
Weißes Papier, helle Wand
ILR-RF210 Reflektorfolie
7 mm
4 mm
2 mm
3 mm
5 m
10 m
21x9
51
17 mm
28 mm
55 mm
9 mm
13 mm
30 mm
30 m
50 m
100 m
150 m
84
165
85 mm
60 mm
Weg
300
Seite 11
