Installation und Montage
5.1
Mechanische Installation
5.1.1
Sensor und Controller
Die Sensoren verfügen über ein metrisches M12x1-Gewinde und lassen sich entweder direkt über das Sensorgewinde
oder mit Hilfe der mitgelieferten Mutter an vorhandene Montageeinrichtungen installieren.
Als Zubehör sind verschiedene Montagewinkel und -vorrichtungen erhältlich, die das Ausrichten des Sensors auf das Ob
jekt erleichtern.
i
Montieren Sie den Sensor über das vorhandene Gewinde.
Vermeiden Sie grobe mechanische Gewalt am Sensor.
►
Zerstörung des Sensors
Connector M12 5 pol.
Connector M12 5 pol.
Stecker M12 5 pol.
Fiche M12 5 pôles
Buchse M12 8 pol.
Douille M12 8 pôles
Socket M12 8 pol.
Socket M12 8 pol.

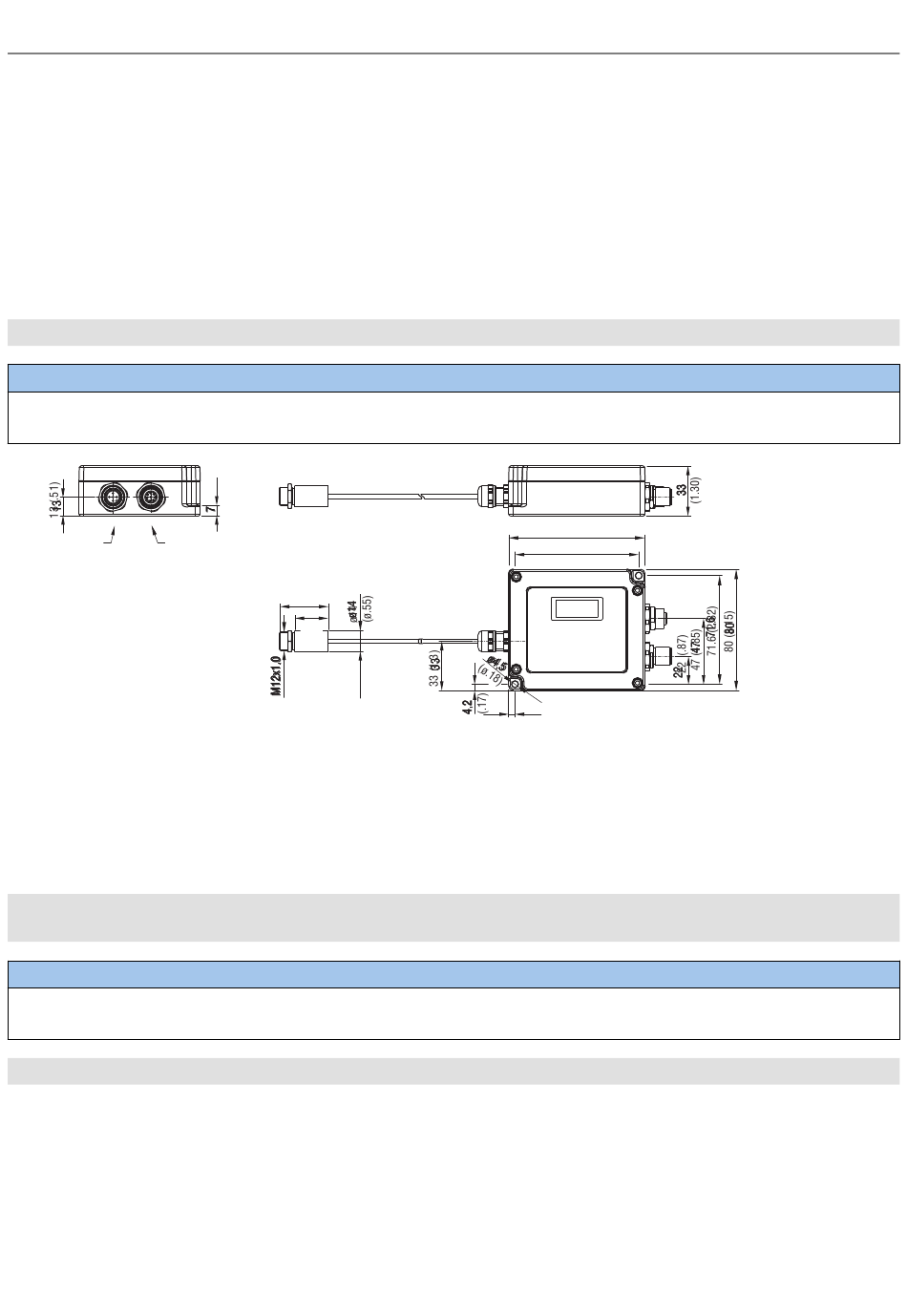

Abb. 5.1: thermoMETER UC, Abmessungen in mm
5.1.2
Sensorkabel
Der Sensor wird mit einem fertig konfektionierten Sensorkabel
Bei einem Defekt am
Sensorkabel, siehe Kap.
i
Unterschreiten Sie nicht den Biegeradius des Sensorkabels.
Der minimale Biegeradius ist 22 mm.
Das Sensorkabel darf auf keinen Fall gekürzt werden.
►
Ungenaue, fehlerhafte Messwerte
i
Bei allen UC Sensormodellen darf das Sensorkabel während der Messung nicht bewegt werden.
[8] Die Standardlänge des Sensorkabels ist 3 m. Optional sind Längen von 1 m, 8 m oder 15 m möglich.
thermoMETER UC
Hinweis
32 (1.3)
32
32
32
22
22
22
22
(.87)
13.
Hinweis
90 (3.54)
90
90
90
81.6 (3.21)
81,6
81.6
81,6
4.2
4,2
4.2
4,2
(.17)
ausgeliefert.
[8]
Installation und Montage
Seite 11
